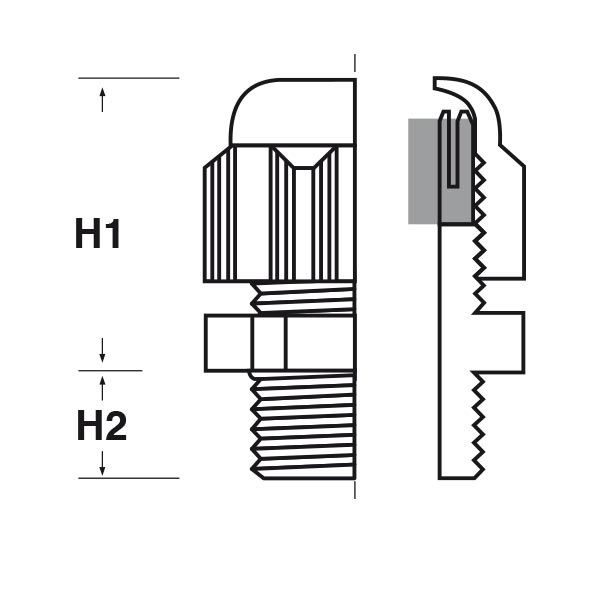

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

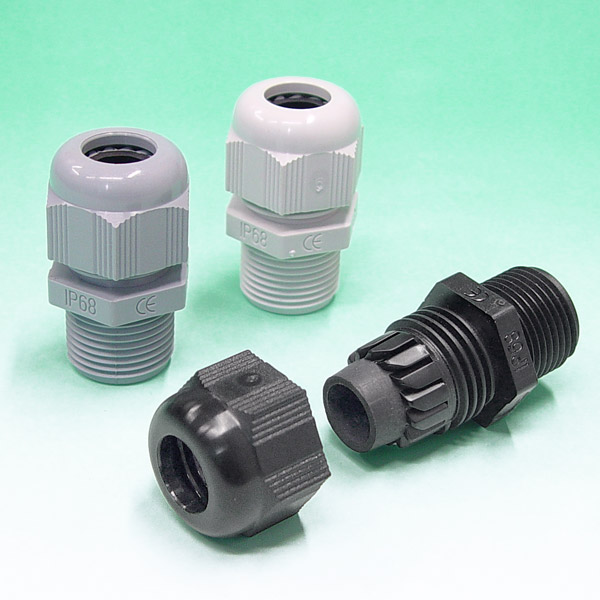

PRESSACAVI IN PLASTICA CON SERRAGGIO LAMELLARE - SERIE “EZ” (filetto metrico)
Materiale: pressacavo in poliammide 6, guarnizione in neoprene.
Colore: grigio chiaro RAL 7035, grigio scuro RAL 7001 o nero RAL 9005.
Guarnizione: -S (per serraggio lamellare).
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 68.
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: VDE (EN 62444), UL, c-UL-us, DNV.
Caratteristiche: pressacavi a serraggio lamellare, prodotti secondo IEC 62444, caratterizzati dalla filettatura interna trapezoidale che permette un solido serraggio tra testa e corpo in modo da prevenire lo svitamento accidentale. I pressacavi in colore nero sono resistenti ai raggi UV. Integrati alla base d'appoggio vi sono degli anelli di tenuta prestampati che fungono da O-Ring.
Su richiesta: per quantità, possono essere forniti in colore bianco RAL 9010.
Colore: grigio chiaro RAL 7035, grigio scuro RAL 7001 o nero RAL 9005.
Guarnizione: -S (per serraggio lamellare).
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 68.
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: VDE (EN 62444), UL, c-UL-us, DNV.
Caratteristiche: pressacavi a serraggio lamellare, prodotti secondo IEC 62444, caratterizzati dalla filettatura interna trapezoidale che permette un solido serraggio tra testa e corpo in modo da prevenire lo svitamento accidentale. I pressacavi in colore nero sono resistenti ai raggi UV. Integrati alla base d'appoggio vi sono degli anelli di tenuta prestampati che fungono da O-Ring.
Su richiesta: per quantità, possono essere forniti in colore bianco RAL 9010.
ARTICOLO | colore | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| TEC-S M1206.1,5.5 | nero RAL 9005 | Metrico | 12x1,5 | 1,5 - 5 | 15 | 24 | 8 | 100 | |
| TEC-S M1204.1,5.5 | grigio RAL 7035 | Metrico | 12x1,5 | 1,5 - 5 | 15 | 24 | 8 | 100 | |
| TEC-S M1205.1,5.5 | grigio RAL 7001 | Metrico | 12x1,5 | 1,5 - 5 | 15 | 24 | 8 | 100 | |
| TEC-S M1204.1,5.5 L | grigio RAL 7035 | Metrico | 12x1,5 | 1,5 - 5 | 15 | 24 | 15 | 100 | |
| TEC-S M1205.1,5.5 L | grigio RAL 7001 | Metrico | 12x1,5 | 1,5 - 5 | 15 | 24 | 15 | 100 | |
| TEC-S M1206.1,5.5 L | nero RAL 9005 | Metrico | 12x1,5 | 1,5 - 5 | 15 | 24 | 15 | 100 | |
| TEC-S M1204.2,5.6,5 | grigio RAL 7035 | Metrico | 12x1,5 | 2,5 - 6,5 | 15 | 24 | 8 | 100 | |
| TEC-S M1205.2,5.6,5 | grigio RAL 7001 | Metrico | 12x1,5 | 2,5 - 6,5 | 15 | 24 | 8 | 100 | |
| TEC-S M1206.2,5.6,5 | nero RAL 9005 | Metrico | 12x1,5 | 2,5 - 6,5 | 15 | 24 | 8 | 100 | |
| TEC-S M1204.2,5.6,5 L | grigio RAL 7035 | Metrico | 12x1,5 | 2,5 - 6,5 | 15 | 24 | 15 | 100 | |
| TEC-S M1205.2,5.6,5 L | grigio RAL 7001 | Metrico | 12x1,5 | 2,5 - 6,5 | 15 | 24 | 15 | 100 | |
| TEC-S M1206.2,5.6,5 L | nero RAL 9005 | Metrico | 12x1,5 | 2,5 - 6,5 | 15 | 24 | 15 | 100 | |
| TEC-S M1604.1,5.6 | grigio RAL 7035 | Metrico | 16x1,5 | 1,5 - 6 | 19 | 27 | 10 | 50 | |
| TEC-S M1605.1,5.6 | grigio RAL 7001 | Metrico | 16x1,5 | 1,5 - 6 | 19 | 27 | 10 | 50 | |
| TEC-S M1606.1,5.6 | nero RAL 9005 | Metrico | 16x1,5 | 1,5 - 6 | 19 | 27 | 10 | 50 | |
| TEC-S M1604.1,5.6 L | grigio RAL 7035 | Metrico | 16x1,5 | 1,5 - 6 | 19 | 27 | 15 | 50 | |
| TEC-S M1605.1,5.6 L | grigio RAL 7001 | Metrico | 16x1,5 | 1,5 - 6 | 19 | 27 | 15 | 50 | |
| TEC-S M1606.1,5.6 L | nero RAL 9005 | Metrico | 16x1,5 | 1,5 - 6 | 19 | 27 | 15 | 50 | |
| TEC-S M1605.2,8.8 | grigio RAL 7001 | Metrico | 16x1,5 | 2,5 - 8 | 19 | 27 | 10 | 50 | |
| TEC-S M1606.2,8.8 | nero RAL 9005 | Metrico | 16x1,5 | 2,5 - 8 | 19 | 27 | 10 | 50 | |
| TEC-S M1604.2,8.8 | grigio RAL 7035 | Metrico | 16x1,5 | 2,5 - 8 | 19 | 27 | 10 | 50 | |
| TEC-S M1605.2,8.8 L | grigio RAL 7001 | Metrico | 16x1,5 | 2,5 - 8 | 19 | 27 | 15 | 50 | |
| TEC-S M1606.2,8.8 L | nero RAL 9005 | Metrico | 16x1,5 | 2,5 - 8 | 19 | 27 | 15 | 50 | |
| TEC-S M1604.2,8.8 L | grigio RAL 7035 | Metrico | 16x1,5 | 2,5 - 8 | 19 | 27 | 15 | 50 | |
| TEC-S M1605.2.7 | grigio RAL 7001 | Metrico | 16x1,5 | 2 - 7 | 22 | 29 | 10 | 50 | |
| TEC-S M1606.2.7 | nero RAL 9005 | Metrico | 16x1,5 | 2 - 7 | 22 | 29 | 10 | 50 | |
| TEC-S M1604.2.7 | grigio RAL 7035 | Metrico | 16x1,5 | 2 - 7 | 22 | 29 | 10 | 50 | |
| TEC-S M1604.2.7 L | grigio RAL 7035 | Metrico | 16x1,5 | 2 - 7 | 22 | 29 | 15 | 50 | |
| TEC-S M1606.2.7 L | nero RAL 9005 | Metrico | 16x1,5 | 2 - 7 | 22 | 29 | 15 | 50 | |
| TEC-S M1605.2.7 L | grigio RAL 7001 | Metrico | 16x1,5 | 2 - 7 | 22 | 29 | 15 | 50 | |
| TEC-S M1606.3,5.10 | nero RAL 9005 | Metrico | 16x1,5 | 3,5 - 10 | 22 | 29 | 10 | 50 | |
| TEC-S M1604.3,5.10 | grigio RAL 7035 | Metrico | 16x1,5 | 3,5 - 10 | 22 | 29 | 10 | 50 | |
| TEC-S M1605.3,5.10 | grigio RAL 7001 | Metrico | 16x1,5 | 3,5 - 10 | 22 | 29 | 10 | 50 | |
| TEC-S M1604.3,5.10 L | grigio RAL 7035 | Metrico | 16x1,5 | 3,5 - 10 | 22 | 29 | 15 | 50 | |
| TEC-S M1605.3,5.10 L | grigio RAL 7001 | Metrico | 16x1,5 | 3,5 - 10 | 22 | 29 | 15 | 50 | |
| TEC-S M1606.3,5.10 L | nero RAL 9005 | Metrico | 16x1,5 | 3,5 - 10 | 22 | 29 | 15 | 50 | |
| TEC-S M2006.3.9 | nero RAL 9005 | Metrico | 20x1,5 | 3 - 9 | 24 | 30 | 10 | 50 | |
| TEC-S M2004.3.9 | grigio RAL 7035 | Metrico | 20x1,5 | 3 - 9 | 24 | 30 | 10 | 50 | |
| TEC-S M2005.3.9 | grigio RAL 7001 | Metrico | 20x1,5 | 3 - 9 | 24 | 30 | 10 | 50 | |
| TEC-S M2004.3.9 L | grigio RAL 7035 | Metrico | 20x1,5 | 3 - 9 | 24 | 30 | 15 | 50 | |
| TEC-S M2005.3.9 L | grigio RAL 7001 | Metrico | 20x1,5 | 3 - 9 | 24 | 30 | 15 | 50 | |
| TEC-S M2006.3.9 L | nero RAL 9005 | Metrico | 20x1,5 | 3 - 9 | 24 | 30 | 15 | 50 | |
| TEC-S M2004.5.12.27 | grigio RAL 7035 | Metrico | 20x1,5 | 5 - 12 | 27 | 33 | 10 | 50 | |
| TEC-S M2005.5.12.27 | grigio RAL 7001 | Metrico | 20x1,5 | 5 - 12 | 27 | 33 | 10 | 50 | |
| TEC-S M2006.5.12.27 | nero RAL 9005 | Metrico | 20x1,5 | 5 - 12 | 27 | 33 | 10 | 50 | |
| TEC-S M2004.5.12.27 L | grigio RAL 7035 | Metrico | 20x1,5 | 5 - 12 | 27 | 33 | 15 | 50 | |
| TEC-S M2005.5.12.27 L | grigio RAL 7001 | Metrico | 20x1,5 | 5 - 12 | 27 | 33 | 15 | 50 | |
| TEC-S M2006.5.12.27 L | nero RAL 9005 | Metrico | 20x1,5 | 5 - 12 | 27 | 33 | 15 | 50 | |
| TEC-S M2004.5.12.24 | grigio RAL 7035 | Metrico | 20x1,5 | 7 - 12 | 24 | 30 | 10 | 50 | |
| TEC-S M2005.5.12.24 | grigio RAL 7001 | Metrico | 20x1,5 | 7 - 12 | 24 | 30 | 10 | 50 | |
| TEC-S M2006.5.12.24 | nero RAL 9005 | Metrico | 20x1,5 | 7 - 12 | 24 | 30 | 10 | 50 | |
| TEC-S M2004.5.12.24 L | grigio RAL 7035 | Metrico | 20x1,5 | 7 - 12 | 24 | 30 | 15 | 50 | |
| TEC-S M2005.5.12.24 L | grigio RAL 7001 | Metrico | 20x1,5 | 7 - 12 | 24 | 30 | 15 | 50 | |
| TEC-S M2006.5.12.24 L | nero RAL 9005 | Metrico | 20x1,5 | 7 - 12 | 24 | 30 | 15 | 50 | |
| TEC-S M2005.7.14 | grigio RAL 7001 | Metrico | 20x1,5 | 8 - 14 | 27 | 33 | 10 | 50 | |
| TEC-S M2006.7.14 | nero RAL 9005 | Metrico | 20x1,5 | 8 - 14 | 27 | 33 | 10 | 50 | |
| TEC-S M2004.7.14 | grigio RAL 7035 | Metrico | 20x1,5 | 8 - 14 | 27 | 33 | 10 | 50 | |
| TEC-S M2004.7.14 L | grigio RAL 7035 | Metrico | 20x1,5 | 8 - 14 | 27 | 33 | 15 | 50 | |
| TEC-S M2005.7.14 L | grigio RAL 7001 | Metrico | 20x1,5 | 8 - 14 | 27 | 33 | 15 | 50 | |
| TEC-S M2006.7.14 L | nero RAL 9005 | Metrico | 20x1,5 | 8 - 14 | 27 | 33 | 15 | 50 | |
| TEC-S M2505.5.12 | grigio RAL 7001 | Metrico | 25x1,5 | 5 - 12 | 27 | 35 | 10 | 50 | |
| TEC-S M2506.5.12 | nero RAL 9005 | Metrico | 25x1,5 | 5 - 12 | 27 | 35 | 10 | 50 | |
| TEC-S M2504.5.12 | grigio RAL 7035 | Metrico | 25x1,5 | 5 - 12 | 27 | 35 | 10 | 50 | |
| TEC-S M2504.5.12 L | grigio RAL 7035 | Metrico | 25x1,5 | 5 - 12 | 27 | 35 | 15 | 20 | |
| TEC-S M2505.5.12 L | grigio RAL 7001 | Metrico | 25x1,5 | 5 - 12 | 27 | 35 | 15 | 20 | |
| TEC-S M2506.5.12 L | nero RAL 9005 | Metrico | 25x1,5 | 5 - 12 | 27 | 35 | 15 | 20 | |
| TEC-S M2506.7.16 | nero RAL 9005 | Metrico | 25x1,5 | 7 - 16 | 33 | 39 | 10 | 25 | |
| TEC-S M2504.7.16 | grigio RAL 7035 | Metrico | 25x1,5 | 7 - 16 | 33 | 39 | 10 | 25 | |
| TEC-S M2505.7.16 | grigio RAL 7001 | Metrico | 25x1,5 | 7 - 16 | 33 | 39 | 10 | 25 | |
| TEC-S M2504.7.16 L | grigio RAL 7035 | Metrico | 25x1,5 | 7 - 16 | 33 | 39 | 15 | 20 | |
| TEC-S M2505.7.16 L | grigio RAL 7001 | Metrico | 25x1,5 | 7 - 16 | 33 | 39 | 15 | 20 | |
| TEC-S M2506.7.16 L | nero RAL 9005 | Metrico | 25x1,5 | 7 - 16 | 33 | 39 | 15 | 20 | |
| TEC-S M2504.9.18 | grigio RAL 7035 | Metrico | 25x1,5 | 9 - 18 | 33 | 39 | 10 | 20 | |
| TEC-S M2505.9.18 | grigio RAL 7001 | Metrico | 25x1,5 | 9 - 18 | 33 | 39 | 10 | 20 | |
| TEC-S M2506.9.18 | nero RAL 9005 | Metrico | 25x1,5 | 9 - 18 | 33 | 39 | 10 | 20 | |
| TEC-S M2505.9.18 L | grigio RAL 7001 | Metrico | 25x1,5 | 9 - 18 | 33 | 39 | 15 | 20 | |
| TEC-S M2506.9.18 L | nero RAL 9005 | Metrico | 25x1,5 | 9 - 18 | 33 | 39 | 15 | 20 | |
| TEC-S M2504.9.18 L | grigio RAL 7035 | Metrico | 25x1,5 | 9 - 18 | 33 | 39 | 15 | 20 | |
| TEC-S M2506.7.14 | nero RAL 9005 | Metrico | 25x1,5 | 8 - 14 | 27 | 35 | 10 | 20 | |
| TEC-S M2504.7.14 | grigio RAL 7035 | Metrico | 25x1,5 | 8 - 14 | 27 | 35 | 10 | 20 | |
| TEC-S M2505.7.14 | grigio RAL 7001 | Metrico | 25x1,5 | 8 - 14 | 27 | 35 | 10 | 20 | |
| TEC-S M2504.7.14 L | grigio RAL 7035 | Metrico | 25x1,5 | 8 - 14 | 27 | 35 | 15 | 20 | |
| TEC-S M2505.7.14 L | grigio RAL 7001 | Metrico | 25x1,5 | 8 - 14 | 27 | 35 | 15 | 20 | |
| TEC-S M2506.7.14 L | nero RAL 9005 | Metrico | 25x1,5 | 8 - 14 | 27 | 35 | 15 | 20 | |
| TEC-S M3204.11.21 | grigio RAL 7035 | Metrico | 32x1,5 | 11 - 21 | 42 | 42 | 10 | 20 | |
| TEC-S M3205.11.21 | grigio RAL 7001 | Metrico | 32x1,5 | 11 - 21 | 42 | 42 | 10 | 20 | |
| TEC-S M3206.11.21 | nero RAL 9005 | Metrico | 32x1,5 | 11 - 21 | 42 | 42 | 10 | 20 | |
| TEC-S M3204.11.21 L | grigio RAL 7035 | Metrico | 32x1,5 | 11 - 21 | 42 | 42 | 15 | 20 | |
| TEC-S M3205.11.21 L | grigio RAL 7001 | Metrico | 32x1,5 | 11 - 21 | 42 | 42 | 15 | 20 | |
| TEC-S M3206.11.21 L | nero RAL 9005 | Metrico | 32x1,5 | 11 - 21 | 42 | 42 | 15 | 20 | |
| TEC-S M3205.14.25 | grigio RAL 7001 | Metrico | 32x1,5 | 14 - 25 | 42 | 42 | 10 | 20 | |
| TEC-S M3206.14.25 | nero RAL 9005 | Metrico | 32x1,5 | 14 - 25 | 42 | 42 | 10 | 20 | |
| TEC-S M3204.14.25 | grigio RAL 7035 | Metrico | 32x1,5 | 14 - 25 | 42 | 42 | 10 | 20 | |
| TEC-S M3204.14.25 L | grigio RAL 7035 | Metrico | 32x1,5 | 14 - 25 | 42 | 42 | 15 | 20 | |
| TEC-S M3205.14.25 L | grigio RAL 7001 | Metrico | 32x1,5 | 14 - 25 | 42 | 42 | 15 | 20 | |
| TEC-S M3206.14.25 L | nero RAL 9005 | Metrico | 32x1,5 | 14 - 25 | 42 | 42 | 15 | 20 | |
| TEC-S M4005.13.26 | grigio RAL 7001 | Metrico | 40x1,5 | 13 - 24,5 | 53 | 52 | 10 | 10 | |
| TEC-S M4006.13.26 | nero RAL 9005 | Metrico | 40x1,5 | 13 - 24,5 | 53 | 52 | 10 | 10 | |
| TEC-S M4004.13.26 | grigio RAL 7035 | Metrico | 40x1,5 | 13 - 24,5 | 53 | 52 | 10 | 10 | |
| TEC-S M4004.13.26 L | grigio RAL 7035 | Metrico | 40x1,5 | 13 - 24,5 | 53 | 52 | 16 | 20 | |
| TEC-S M4005.13.26 L | grigio RAL 7001 | Metrico | 40x1,5 | 13 - 24,5 | 53 | 52 | 16 | 20 | |
| TEC-S M4006.13.26 L | nero RAL 9005 | Metrico | 40x1,5 | 13 - 24,5 | 53 | 52 | 16 | 20 | |
| TEC-S M4006.18.32 | nero RAL 9005 | Metrico | 40x1,5 | 18 - 32 | 53 | 52 | 10 | 20 | |
| TEC-S M4004.18.32 | grigio RAL 7035 | Metrico | 40x1,5 | 18 - 32 | 53 | 52 | 10 | 20 | |
| TEC-S M4005.18.32 | grigio RAL 7001 | Metrico | 40x1,5 | 18 - 32 | 53 | 52 | 10 | 20 | |
| TEC-S M4004.18.32 L | grigio RAL 7035 | Metrico | 40x1,5 | 18 - 32 | 53 | 52 | 16 | 20 | |
| TEC-S M4005.18.32 L | grigio RAL 7001 | Metrico | 40x1,5 | 18 - 32 | 53 | 52 | 16 | 20 | |
| TEC-S M4006.18.32 L | nero RAL 9005 | Metrico | 40x1,5 | 18 - 32 | 53 | 52 | 16 | 20 | |
| TEC-S M5006.17.31 | nero RAL 9005 | Metrico | 50x1,5 | 17 - 31 | 60 | 55 | 12 | 5 | |
| TEC-S M5004.17.31 | grigio RAL 7035 | Metrico | 50x1,5 | 17 - 31 | 60 | 55 | 12 | 5 | |
| TEC-S M5005.17.31 | grigio RAL 7001 | Metrico | 50x1,5 | 17 - 31 | 60 | 55 | 12 | 5 | |
| TEC-S M5005.17.31 L | grigio RAL 7001 | Metrico | 50x1,5 | 17 - 31 | 60 | 55 | 16 | 10 | |
| TEC-S M5006.17.31 L | nero RAL 9005 | Metrico | 50x1,5 | 17 - 31 | 60 | 55 | 16 | 10 | |
| TEC-S M5004.17.31 L | grigio RAL 7035 | Metrico | 50x1,5 | 17 - 31 | 60 | 55 | 16 | 10 | |
| TEC-S M5004.24.38,5 | grigio RAL 7035 | Metrico | 50x1,5 | 24 - 38,5 | 60 | 55 | 12 | 5 | |
| TEC-S M5005.24.38,5 | grigio RAL 7001 | Metrico | 50x1,5 | 24 - 38,5 | 60 | 55 | 12 | 5 | |
| TEC-S M5006.24.38,5 | nero RAL 9005 | Metrico | 50x1,5 | 24 - 38,5 | 60 | 55 | 12 | 5 | |
| TEC-S M5004.24.38,5 L | grigio RAL 7035 | Metrico | 50x1,5 | 24 - 38,5 | 60 | 55 | 16 | 10 | |
| TEC-S M5005.24.38,5 L | grigio RAL 7001 | Metrico | 50x1,5 | 24 - 38,5 | 60 | 55 | 16 | 10 | |
| TEC-S M5006.24.38,5 L | nero RAL 9005 | Metrico | 50x1,5 | 24 - 38,5 | 60 | 55 | 16 | 10 | |
| TEC-S M6304.26.39 | grigio RAL 7035 | Metrico | 63x1,5 | 26 - 39 | 70 | 56 | 12 | 5 | |
| TEC-S M6305.26.39 | grigio RAL 7001 | Metrico | 63x1,5 | 26 - 39 | 70 | 56 | 12 | 5 | |
| TEC-S M6306.26.39 | nero RAL 9005 | Metrico | 63x1,5 | 26 - 39 | 70 | 56 | 12 | 5 | |
| TEC-S M6304.26.39 L | grigio RAL 7035 | Metrico | 63x1,5 | 26 - 39 | 70 | 56 | 16 | 5 | |
| TEC-S M6305.26.39 L | grigio RAL 7001 | Metrico | 63x1,5 | 26 - 39 | 70 | 56 | 16 | 5 | |
| TEC-S M6306.26.39 L | nero RAL 9005 | Metrico | 63x1,5 | 26 - 39 | 70 | 56 | 16 | 5 | |
| TEC-S M6305.35.48 | grigio RAL 7001 | Metrico | 63x1,5 | 35 - 48 | 70 | 56 | 12 | 5 | |
| TEC-S M6306.35.48 | nero RAL 9005 | Metrico | 63x1,5 | 35 - 48 | 70 | 56 | 12 | 5 | |
| TEC-S M6304.35.48 | grigio RAL 7035 | Metrico | 63x1,5 | 35 - 48 | 70 | 56 | 12 | 5 | |
| TEC-S M6304.35.48 L | grigio RAL 7035 | Metrico | 63x1,5 | 35 - 48 | 70 | 56 | 16 | 5 | |
| TEC-S M6305.35.48 L | grigio RAL 7001 | Metrico | 63x1,5 | 35 - 48 | 70 | 56 | 16 | 5 | |
| TEC-S M6306.35.48 L | nero RAL 9005 | Metrico | 63x1,5 | 35 - 48 | 70 | 56 | 16 | 5 |
