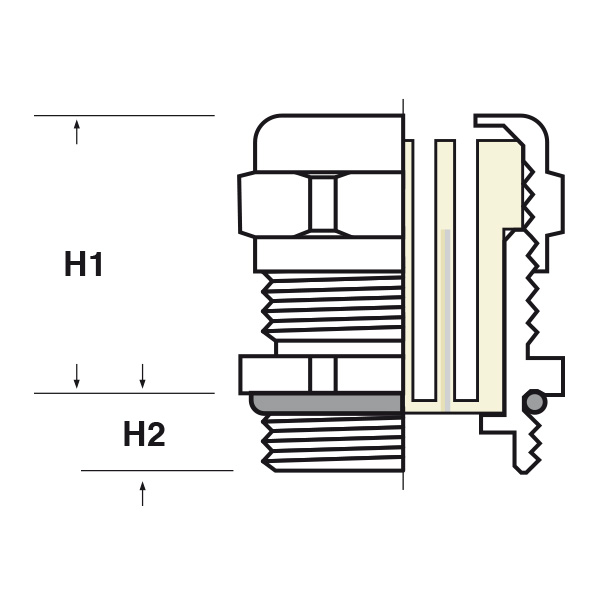

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

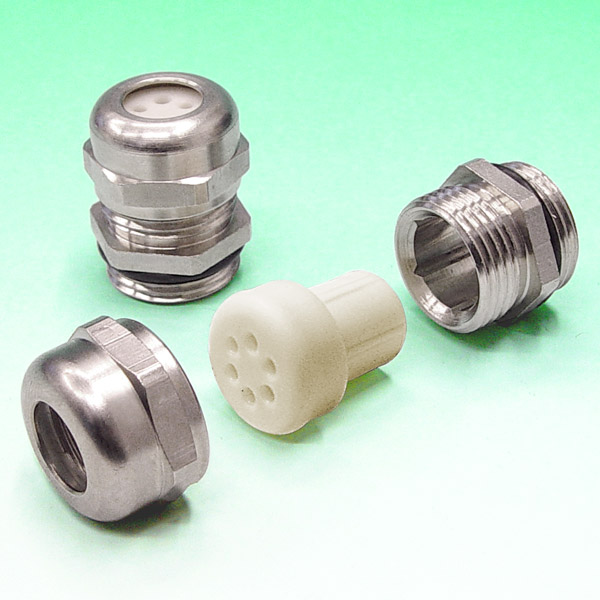

PRESSACAVI IN METALLO MULTIFILARI CON SCANALATURE ANTIROTAZIONE - SERIE “EZ” (FILETTO PG)
Materiale: pressacavo in ottone nichelato, O-Ring in nitrile 70 Sh A, guarnizione in TPE.
Guarnizione: -MB (a "fungo" multifilare con fori otturati)
Temperatura d'uso: -20°C / +120°C
Protezione IP: IP 68
Caratteristiche: pressacavi multifilari caratterizzati da scanalature interne per l'incastro della guarnizione dotata di nervature antirotazione. La guarnizione multifilare è fornita già forata ma con i fori otturati sul fondo che viene sfondato nel momento dell’introduzione del cavo; ciò consente di mantenere la tenuta stagna IP 68 anche se non vengono introdotti i cavi in tutti i fori. Completi di anello O-Ring.
N.B.: pur indicando in tabella il diametro dei fori della guarnizione, è possibile comunque inserirci dei cavi con diametro superiore o inferiore con una tolleranza di +/- 15%. In ogni caso, la differenza tra il diametro dei cavi e quello dei fori non può essere maggiore di 1 mm.
Su richiesta: possono essere realizzate guarnizioni con numero e/o diametro dei fori a scelta. Inoltre, sono fornibili pressacavi in acciaio INOX A4 316L con guarnizione multifilare con fori otturati e filetto lungo (esempio per PG7: BOL-MB PG7A 1x4 L).
Guarnizione: -MB (a "fungo" multifilare con fori otturati)
Temperatura d'uso: -20°C / +120°C
Protezione IP: IP 68
Caratteristiche: pressacavi multifilari caratterizzati da scanalature interne per l'incastro della guarnizione dotata di nervature antirotazione. La guarnizione multifilare è fornita già forata ma con i fori otturati sul fondo che viene sfondato nel momento dell’introduzione del cavo; ciò consente di mantenere la tenuta stagna IP 68 anche se non vengono introdotti i cavi in tutti i fori. Completi di anello O-Ring.
N.B.: pur indicando in tabella il diametro dei fori della guarnizione, è possibile comunque inserirci dei cavi con diametro superiore o inferiore con una tolleranza di +/- 15%. In ogni caso, la differenza tra il diametro dei cavi e quello dei fori non può essere maggiore di 1 mm.
Su richiesta: possono essere realizzate guarnizioni con numero e/o diametro dei fori a scelta. Inoltre, sono fornibili pressacavi in acciaio INOX A4 316L con guarnizione multifilare con fori otturati e filetto lungo (esempio per PG7: BOL-MB PG7A 1x4 L).
