Pressacavi e accessori
Pressacavi industriali

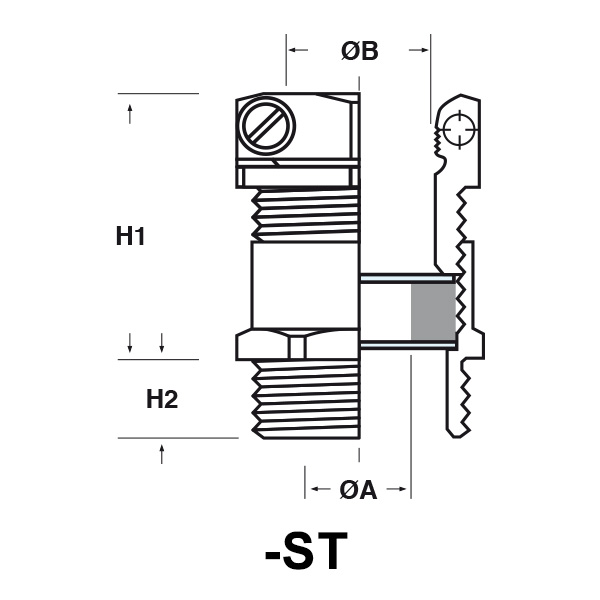

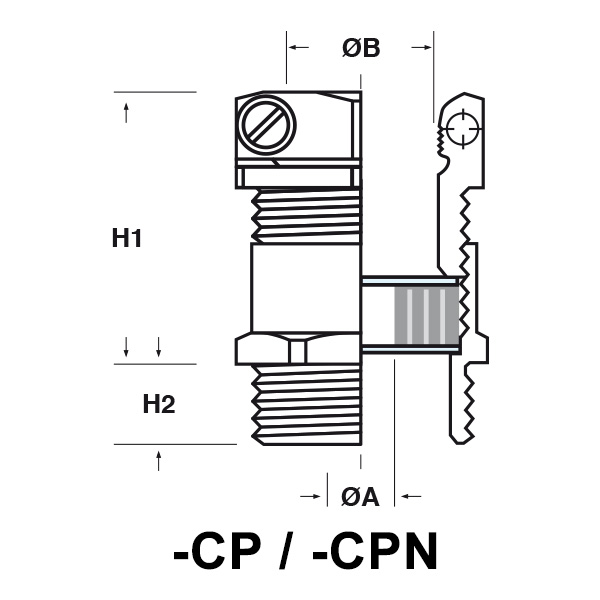

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

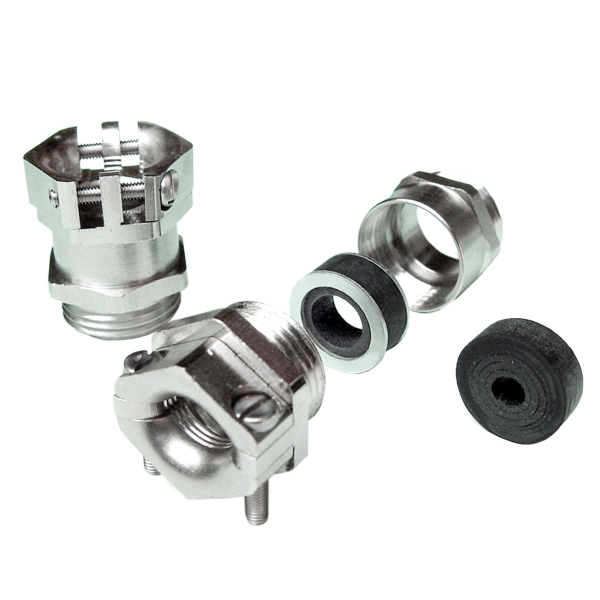

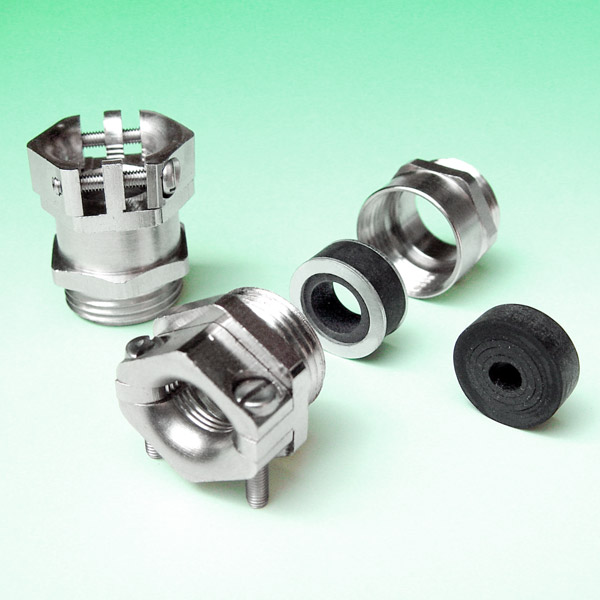

PRESSACAVI IN METALLO CON MORSETTO ANTISTRAPPO E BORDO ARROTONDATO - SERIE “EZ” (FILETTO PG)
Materiale: pressacavo in ottone nichelato, rondelle in acciaio zincato, -ST caoutchouc 55 Sh A, -CP caoutchouc 55 Sh A, -CPN Neoprene 55 Sh A.
Guarnizione: -ST (standard), -CP / -CPN (a ”cipolla“)
Temperatura d'uso: MOS-ST -40°C / +60°C, MOS-CP -40°C / +60°C, MOS-CPN -25°C / +100°C
Protezione IP: IP 65
Caratteristiche: pressacavi con bordo arrotondato in testa e con morsetto antistrappo ed antitorsione. Si distinguono per il funzionamento concentrico del morsetto che mantiene il cavo centrato nel pressacavo.
Guarnizione: -ST (standard), -CP / -CPN (a ”cipolla“)
Temperatura d'uso: MOS-ST -40°C / +60°C, MOS-CP -40°C / +60°C, MOS-CPN -25°C / +100°C
Protezione IP: IP 65
Caratteristiche: pressacavi con bordo arrotondato in testa e con morsetto antistrappo ed antitorsione. Si distinguono per il funzionamento concentrico del morsetto che mantiene il cavo centrato nel pressacavo.
ARTICOLO | guarnizione | filetto passo | filetto valore | chiave mm | ØA est. cavo min - max mm | ØB min - max mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| MOS-ST PG7.4.6 | -ST | PG | 7 | 16/14 | 4 - 6 | 5,5 - 7,5 | 24 | 5 | 50 | |
| MOS-CP PG7.4.6 | -CP | PG | 7 | 16/14 | 4 - 6 | 5,5 - 7,5 | 24 | 5 | 50 | |
| MOS-CPN PG9.2.9 | -CPN | PG | 9 | 19/17 | 2 - 9 | 6,5 - 9,5 | 28 | 6 | 50 | |
| MOS-CPN PG9.2.9 L | -CPN | PG | 9 | 19/17 | 2 - 9 | 6,5 - 9,5 | 28 | 15 | 50 | |
| MOS-ST PG9.6.8 | -ST | PG | 9 | 19/17 | 6 - 8 | 6,5 - 9,5 | 28 | 6 | 50 | |
| MOS-CP PG9.2.9 | -CP | PG | 9 | 19/17 | 2 - 9 | 6,5 - 9,5 | 28 | 6 | 50 | |
| MOS-CPN PG11.4.11 | -CPN | PG | 11 | 22/20 | 4 - 11 | 7,5 - 11,5 | 29 | 6 | 50 | |
| MOS-CPN PG11.4.11 L | -CPN | PG | 11 | 22/20 | 4 - 11 | 7,5 - 11,5 | 29 | 15 | 50 | |
| MOS-ST PG11.8.10 | -ST | PG | 11 | 22/20 | 8 - 10 | 7,5 - 11,5 | 29 | 6 | 50 | |
| MOS-CP PG11.4.11 | -CP | PG | 11 | 22/20 | 4 - 11 | 7,5 - 11,5 | 29 | 6 | 50 | |
| MOS-CP PG11.4.11 L | -CP | PG | 11 | 22/20 | 4 - 11 | 7,5 - 11,5 | 29 | 15 | 50 | |
| MOS-ST PG13.10.12 | -ST | PG | 13,5 | 24/22 | 10 - 12 | 8,5 - 13,5 | 29,5 | 6,5 | 50 | |
| MOS-CPN PG13.4,5.12 | -CPN | PG | 13,5 | 24/22 | 4,5 - 12 | 8,5 - 13,5 | 29,5 | 6,5 | 50 | |
| MOS-CPN PG13.4,5.12 L | -CPN | PG | 13,5 | 24/22 | 4,5 - 12 | 8,5 - 13,5 | 29,5 | 15 | 50 | |
| MOS-CP PG13.4,5.12 | -CP | PG | 13,5 | 24/22 | 4,5 - 12 | 8,5 - 13,5 | 29,5 | 6,5 | 50 | |
| MOS-CP PG13.4,5.12 L | -CP | PG | 13,5 | 24/22 | 4,5 - 12 | 8,5 - 13,5 | 29,5 | 15 | 50 | |
| MOS-ST PG16.12.14 | -ST | PG | 16 | 27/24 | 12 - 14 | 10,5 - 16,5 | 29,5 | 6,5 | 50 | |
| MOS-CPN PG16.5,5.14,5 | -CPN | PG | 16 | 27/24 | 5,5 - 14,5 | 10,5 - 16,5 | 29,5 | 6,5 | 50 | |
| MOS-CPN PG16.5,5.14,5 L | -CPN | PG | 16 | 27/24 | 5,5 - 14,5 | 10,5 - 16,5 | 29,5 | 15 | 50 | |
| MOS-CP PG16.5,5.14,5 | -CP | PG | 16 | 27/24 | 5,5 - 14,5 | 10,5 - 16,5 | 29,5 | 6,5 | 50 | |
| MOS-CP PG16.5,5.14,5 L | -CP | PG | 16 | 27/24 | 5,5 - 14,5 | 10,5 - 16,5 | 29,5 | 15 | 50 | |
| MOS-ST PG21.15.17 | -ST | PG | 21 | 33/30 | 15 - 17 | 12 - 20,5 | 35 | 7 | 20 | |
| MOS-CPN PG21.8.19 | -CPN | PG | 21 | 33/30 | 8 - 19 | 12 - 20,5 | 35 | 7 | 20 | |
| MOS-CPN PG21.8.19 L | -CPN | PG | 21 | 33/30 | 8 - 19 | 12 - 20,5 | 35 | 15 | 20 | |
| MOS-CP PG21.8.19 | -CP | PG | 21 | 33/30 | 8 - 19 | 12 - 20,5 | 35 | 7 | 20 | |
| MOS-CP PG21.8.19 L | -CP | PG | 21 | 33/30 | 8 - 19 | 12 - 20,5 | 35 | 15 | 20 | |
| MOS-CPN PG29.12.27 | -CPN | PG | 29 | 42/40 | 12 - 27 | 19 - 29,5 | 39 | 8 | 20 | |
| MOS-CPN PG29.12.27 L | -CPN | PG | 29 | 42/40 | 12 - 27 | 19 - 29,5 | 39 | 15 | 20 | |
| MOS-ST PG29.24.26 | -ST | PG | 29 | 42/40 | 24 - 26 | 19 - 29,5 | 39 | 8 | 20 | |
| MOS-CP PG29.12.27 | -CP | PG | 29 | 42/40 | 12 - 27 | 19 - 29,5 | 39 | 8 | 20 | |
| MOS-CP PG29.12.27 L | -CP | PG | 29 | 42/40 | 12 - 27 | 19 - 29,5 | 39 | 15 | 20 | |
| MOS-CPN PG36.22.33 | -CPN | PG | 36 | 52/50 | 22 - 33 | 24 - 36,5 | 44 | 9 | 10 | |
| MOS-CPN PG36.22.33 L | -CPN | PG | 36 | 52/50 | 22 - 33 | 24 - 36,5 | 44 | 15 | 10 | |
| MOS-ST PG36.31.33 | -ST | PG | 36 | 52/50 | 31 - 33 | 24 - 36,5 | 44 | 9 | 10 | |
| MOS-CP PG36.22.33 | -CP | PG | 36 | 52/50 | 22 - 33 | 24 - 36,5 | 44 | 9 | 10 | |
| MOS-CP PG36.22.33 L | -CP | PG | 36 | 52/50 | 22 - 33 | 24 - 36,5 | 44 | 15 | 10 | |
| MOS-CPN PG42.25.40 | -CPN | PG | 42 | 60/57 | 25 - 40 | 33 - 42,5 | 55 | 10 | 5 | |
| MOS-CPN PG42.25.40 L | -CPN | PG | 42 | 60/57 | 25 - 40 | 33 - 42,5 | 55 | 15 | 5 | |
| MOS-ST PG42.39.41 | -ST | PG | 42 | 60/57 | 39 - 41 | 33 - 42,5 | 55 | 10 | 5 | |
| MOS-CP PG42.25.40 | -CP | PG | 42 | 60/57 | 25 - 40 | 33 - 42,5 | 55 | 10 | 5 | |
| MOS-CPN PG48.30.45 | -CPN | PG | 48 | 64/64 | 30 - 45 | 36 - 47,5 | 58 | 10 | 5 | |
| MOS-CPN PG48.30.45 L | -CPN | PG | 48 | 64/64 | 30 - 45 | 36 - 47,5 | 58 | 15 | 5 | |
| MOS-ST PG48.44.46 | -ST | PG | 48 | 64/64 | 44 - 46 | 36 - 47,5 | 58 | 10 | 5 | |
| MOS-CP PG48.30.45 | -CP | PG | 48 | 64/64 | 30 - 45 | 36 - 47,5 | 58 | 10 | 5 | |
| MOS-CP PG48.30.45 L | -CP | PG | 48 | 64/64 | 30 - 45 | 36 - 47,5 | 58 | 15 | 5 |
