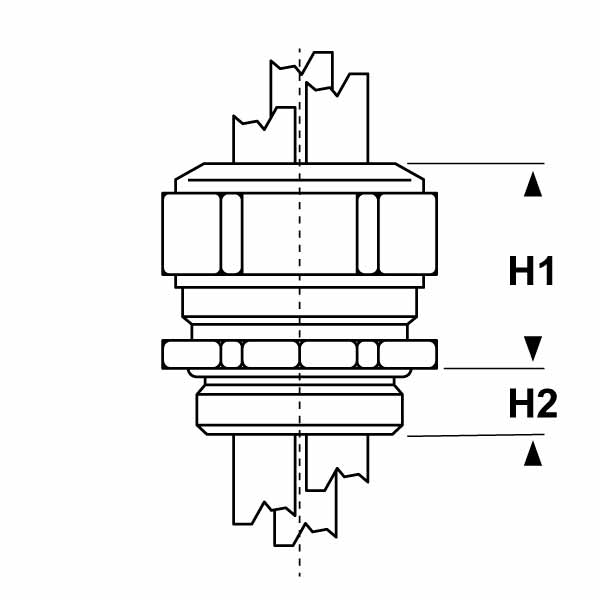

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

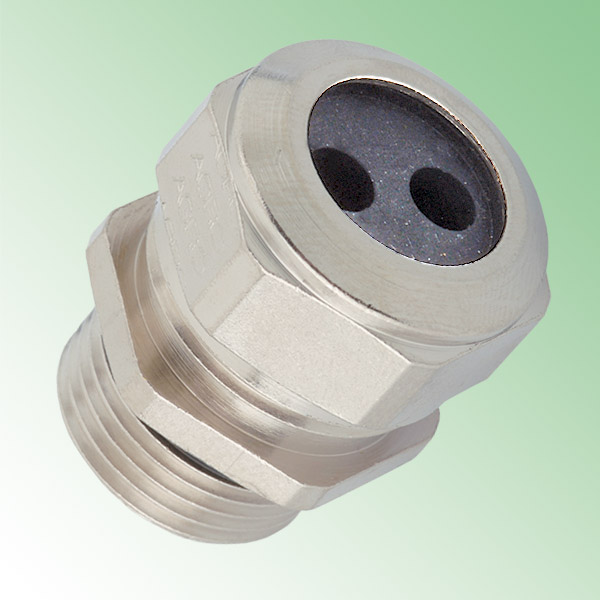

PRESSACAVI IN METALLO “PROGRESS” MULTIFILARI - SERIE “AGRO” (FILETTO METRICO)
Materiale: pressacavo in ottone nichelato, guarnizione in TPE, O-Ring in NBR.
Guarnizione: -MFP (a “fungo” multifilare con fori aperti).
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 68
Normative e Certificazioni: CE, SEV, VDE, DNV GL, EAC.
Caratteristiche: pressacavi multifilari serie Agro, tipo “Progress”, di grande qualità e dotati delle più importanti certificazioni internazionali. L’eccellente tecnologia di compressione della guarnizione garantisce un’efficace tenuta stagna ed una massima tenuta allo strappo, anche in presenza di vibrazioni. Per impedire la torsione, la guarnizione è dotata di nervature antirotazione che si incastrano nelle scanalature interne del pressacavo. Questi pressacavi sono disponibili con guarnizione interna corta ad un elemento. Resistenza alla trazione: Tipo A secondo EN 62444.
Su richiesta: possono essere forniti con filetti in altre lunghezze e possono essere realizzate guarnizioni personalizzate. Inoltre, i pressacavi sono fornibili in una speciale versione con guarnizione in TPE modificato e certificata secondo la normativa ferroviaria EN 45545.
Guarnizione: -MFP (a “fungo” multifilare con fori aperti).
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 68
Normative e Certificazioni: CE, SEV, VDE, DNV GL, EAC.
Caratteristiche: pressacavi multifilari serie Agro, tipo “Progress”, di grande qualità e dotati delle più importanti certificazioni internazionali. L’eccellente tecnologia di compressione della guarnizione garantisce un’efficace tenuta stagna ed una massima tenuta allo strappo, anche in presenza di vibrazioni. Per impedire la torsione, la guarnizione è dotata di nervature antirotazione che si incastrano nelle scanalature interne del pressacavo. Questi pressacavi sono disponibili con guarnizione interna corta ad un elemento. Resistenza alla trazione: Tipo A secondo EN 62444.
Su richiesta: possono essere forniti con filetti in altre lunghezze e possono essere realizzate guarnizioni personalizzate. Inoltre, i pressacavi sono fornibili in una speciale versione con guarnizione in TPE modificato e certificata secondo la normativa ferroviaria EN 45545.
ARTICOLO | filetto passo | filetto valore | n. fori | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| 1310.17.2.030 | Metrico | 16x1,5 | 2 | 2 - 3 | 18 | 22 | 5 | 50 | |
| 1311.17.2.030 | Metrico | 16x1,5 | 2 | 2 - 3 | 18 | 22 | 10 | 50 | |
| 1310.17.2.040 | Metrico | 16x1,5 | 2 | 2,5 - 4 | 18 | 22 | 5 | 50 | |
| 1311.17.2.040 | Metrico | 16x1,5 | 2 | 2,5 - 4 | 18 | 22 | 10 | 50 | |
| 1310.17.2.050 | Metrico | 16x1,5 | 2 | 3,5 - 5 | 18 | 22 | 5 | 50 | |
| 1311.17.2.050 | Metrico | 16x1,5 | 2 | 3,5 - 5 | 18 | 22 | 10 | 50 | |
| 1310.20.2.050 | Metrico | 20x1,5 | 2 | 3,5 - 5 | 24 | 23 | 6 | 50 | |
| 1310.20.3.050 | Metrico | 20x1,5 | 3 | 3,5 - 5 | 24 | 23 | 6 | 50 | |
| 1310.20.4.050 | Metrico | 20x1,5 | 4 | 3,5 - 5 | 24 | 23 | 6 | 50 | |
| 1311.20.2.050 | Metrico | 20x1,5 | 2 | 3,5 - 5 | 24 | 23 | 10 | 50 | |
| 1311.20.3.050 | Metrico | 20x1,5 | 3 | 3,5 - 5 | 24 | 23 | 10 | 50 | |
| 1311.20.4.050 | Metrico | 20x1,5 | 4 | 3,5 - 5 | 24 | 23 | 10 | 50 | |
| 1310.20.2.060 | Metrico | 20x1,5 | 2 | 4,5 - 6 | 24 | 23 | 6 | 50 | |
| 1310.20.3.060 | Metrico | 20x1,5 | 3 | 4,5 - 6 | 24 | 23 | 6 | 50 | |
| 1310.20.4.060 | Metrico | 20x1,5 | 4 | 4,5 - 6 | 24 | 23 | 6 | 50 | |
| 1311.20.2.060 | Metrico | 20x1,5 | 2 | 4,5 - 6 | 24 | 23 | 10 | 50 | |
| 1311.20.3.060 | Metrico | 20x1,5 | 3 | 4,5 - 6 | 24 | 23 | 10 | 50 | |
| 1311.20.4.060 | Metrico | 20x1,5 | 4 | 4,5 - 6 | 24 | 23 | 10 | 50 | |
| 1310.20.3.065 | Metrico | 20x1,5 | 3 | 5,2 - 6,5 | 24 | 23 | 6 | 50 | |
| 1311.20.3.065 | Metrico | 20x1,5 | 3 | 5,2 - 6,5 | 24 | 23 | 10 | 50 | |
| 1310.20.2.075 | Metrico | 20x1,5 | 2 | 5,5 - 7,5 | 24 | 23 | 6 | 50 | |
| 1311.20.2.075 | Metrico | 20x1,5 | 2 | 5,5 - 7,5 | 24 | 23 | 10 | 50 | |
| 1310.25.6.060 | Metrico | 25x1,5 | 6 | 4,8 - 6 | 30 | 28 | 7 | 25 | |
| 1311.25.6.060 | Metrico | 25x1,5 | 6 | 4,8 - 6 | 30 | 28 | 11 | 25 | |
| 1310.25.2.070 | Metrico | 25x1,5 | 2 | 5 - 7 | 30 | 28 | 7 | 25 | |
| 1311.25.2.070 | Metrico | 25x1,5 | 2 | 5 - 7 | 30 | 28 | 11 | 25 | |
| 1310.25.3.070 | Metrico | 25x1,5 | 3 | 5,5 - 7 | 30 | 28 | 7 | 25 | |
| 1310.25.4.070 | Metrico | 25x1,5 | 4 | 5,5 - 7 | 30 | 28 | 7 | 25 | |
| 1311.25.3.070 | Metrico | 25x1,5 | 3 | 5,5 - 7 | 30 | 28 | 11 | 25 | |
| 1311.25.4.070 | Metrico | 25x1,5 | 4 | 5,5 - 7 | 30 | 28 | 11 | 25 | |
| 1310.25.2.090 | Metrico | 25x1,5 | 2 | 6,7 - 9 | 30 | 28 | 7 | 25 | |
| 1311.25.2.090 | Metrico | 25x1,5 | 2 | 6,7 - 9 | 30 | 28 | 11 | 25 | |
| 1310.25.3.090 | Metrico | 25x1,5 | 3 | 6,8 - 9 | 30 | 28 | 7 | 25 | |
| 1311.25.3.090 | Metrico | 25x1,5 | 3 | 6,8 - 9 | 30 | 28 | 11 | 25 | |
| 1310.25.2.100 | Metrico | 25x1,5 | 2 | 7,7 - 10 | 30 | 28 | 7 | 25 | |
| 1311.25.2.100 | Metrico | 25x1,5 | 2 | 7,7 - 10 | 30 | 28 | 11 | 25 | |
| 1310.32.6.070 | Metrico | 32x1,5 | 6 | 5,8 - 7 | 36 | 28 | 8 | 25 | |
| 1311.32.6.070 | Metrico | 32x1,5 | 6 | 5,8 - 7 | 36 | 28 | 13 | 25 | |
| 1310.32.3.090 | Metrico | 32x1,5 | 3 | 7 - 9 | 36 | 28 | 8 | 25 | |
| 1310.32.4.090 | Metrico | 32x1,5 | 4 | 7 - 9 | 36 | 28 | 8 | 25 | |
| 1311.32.3.090 | Metrico | 32x1,5 | 3 | 7 - 9 | 36 | 28 | 13 | 25 | |
| 1311.32.4.090 | Metrico | 32x1,5 | 4 | 7 - 9 | 36 | 28 | 13 | 25 | |
| 1310.32.3.105 | Metrico | 32x1,5 | 3 | 8,5 - 10,5 | 36 | 28 | 8 | 25 | |
| 1311.32.3.105 | Metrico | 32x1,5 | 3 | 8,5 - 10,5 | 36 | 28 | 13 | 25 | |
| 1310.32.2.115 | Metrico | 32x1,5 | 2 | 9 - 11,5 | 36 | 28 | 8 | 25 | |
| 1311.32.2.115 | Metrico | 32x1,5 | 2 | 9 - 11,5 | 36 | 28 | 13 | 25 |
