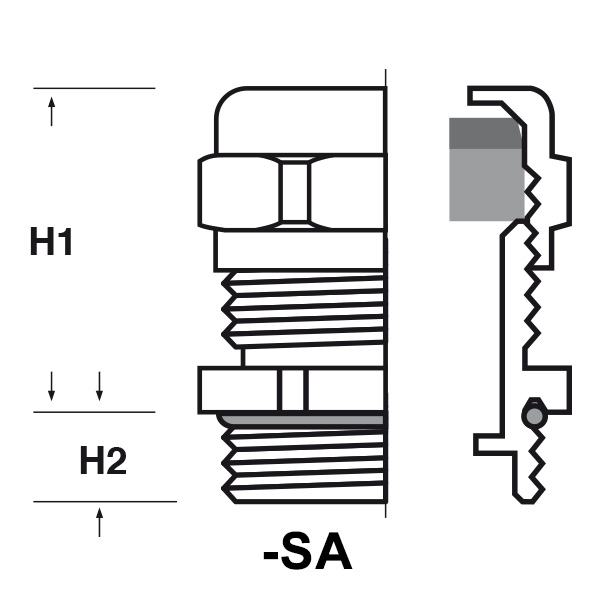

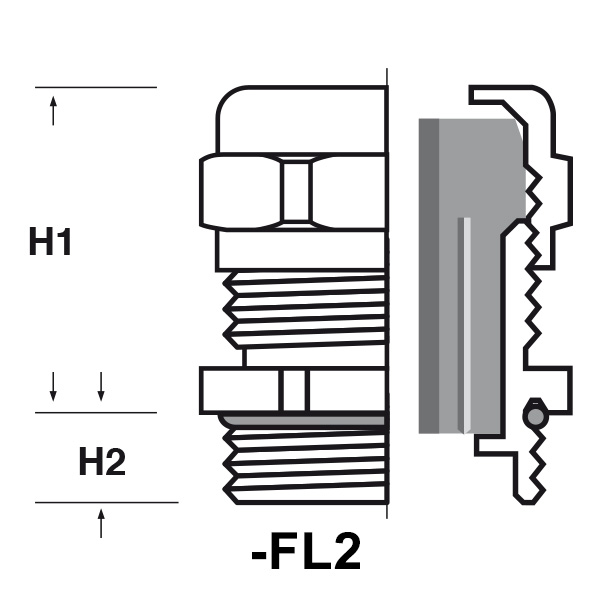

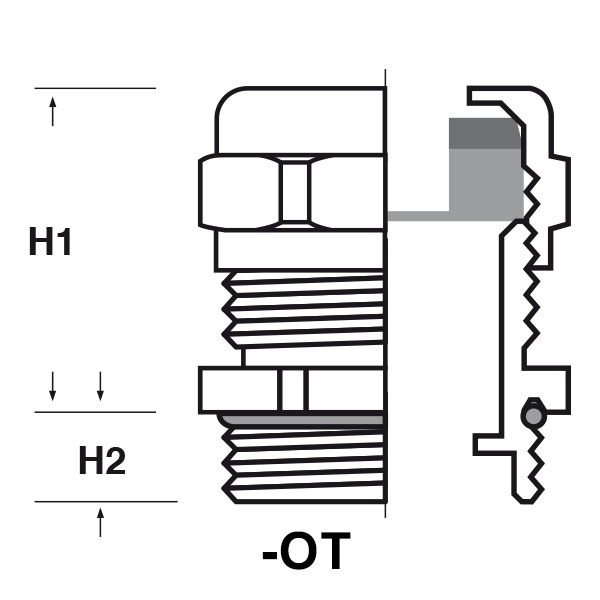

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

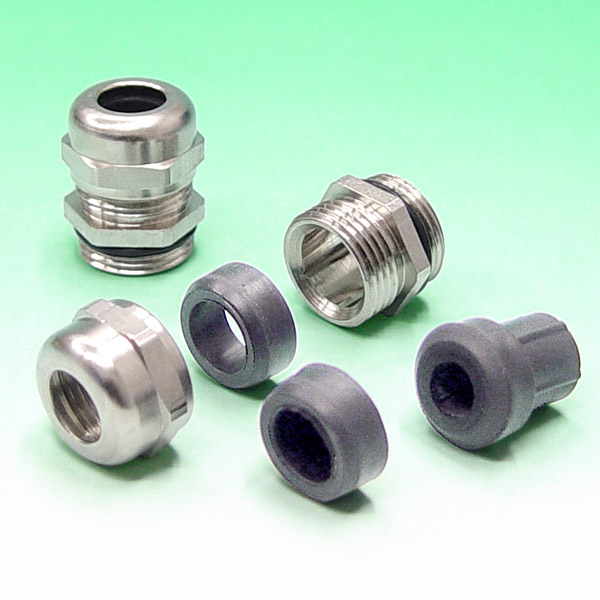

PRESSACAVI IN METALLO CON SCANALATURE ANTIROTAZIONE - SERIE “EZ” (FILETTO METRICO)
Materiale: pressacavo in ottone nichelato, O-Ring in Nitrile 70 Sh A, -SA in tefabloc 80 Sh A, -OT in tefabloc 80 Sh A, -FL2 in santoprene 64 Sh A (elemento esterno) e in nitrile 70 Sh A (elemento interno).
Guarnizione: -SA (sagomata), -OT (otturata), -FL2 (a ”fungo“ lunga e a due elementi).
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: pressacavi caratterizzati da scanalature interne per l’incastro della guarnizione dotata di nervature antirotazione (soltanto -FL2). Completi di anello O-Ring.
Su richiesta: pressacavi in acciaio INOX A4 316L con guarnizione a “fungo” lunga e filetto lungo (esempio per M16: BOL-FL2 M16A.3.8 L).
Guarnizione: -SA (sagomata), -OT (otturata), -FL2 (a ”fungo“ lunga e a due elementi).
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: pressacavi caratterizzati da scanalature interne per l’incastro della guarnizione dotata di nervature antirotazione (soltanto -FL2). Completi di anello O-Ring.
Su richiesta: pressacavi in acciaio INOX A4 316L con guarnizione a “fungo” lunga e filetto lungo (esempio per M16: BOL-FL2 M16A.3.8 L).
ARTICOLO | guarnizione | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| BOL-SA M12.3.6 | -SA | Metrico | 12x1,5 | 3 - 6 | 14/14 | 20 | 7 | 50 | |
| BOL-OT M12.3.6 | -OT | Metrico | 12x1,5 | 3 - 6 | 14/14 | 20 | 7 | 50 | |
| BOL-SA M12.3.6 L | -SA | Metrico | 12x1,5 | 3 - 6 | 14/14 | 20 | 13 | 50 | |
| BOL-OT M12.3.6 L | -OT | Metrico | 12x1,5 | 3 - 6 | 14/14 | 20 | 13 | 50 | |
| BOL-SA M16.3.6 | -SA | Metrico | 16x1,5 | 3 - 6 | 14/17 | 20 | 7 | 50 | |
| BOL-OT M16.3.6 | -OT | Metrico | 16x1,5 | 3 - 6 | 14/17 | 20 | 7 | 50 | |
| BOL-SA M16.3.6 L | -SA | Metrico | 16x1,5 | 3 - 6 | 14/17 | 20 | 13 | 50 | |
| BOL-OT M16.3.6 L | -OT | Metrico | 16x1,5 | 3 - 6 | 14/17 | 20 | 13 | 50 | |
| BOL-FL2 M16.3.8 | -FL2 | Metrico | 16x1,5 | 3 - 8 | 17/17 | 20 | 7 | 50 | |
| BOL-FL2 M16.3.8 L | -FL2 | Metrico | 16x1,5 | 3 - 8 | 17/17 | 20 | 13 | 50 | |
| BOL-SA M16.5.8 | -SA | Metrico | 16x1,5 | 5 - 8 | 17/17 | 20 | 7 | 50 | |
| BOL-OT M16.5.8 | -OT | Metrico | 16x1,5 | 5 - 8 | 17/17 | 20 | 7 | 50 | |
| BOL-SA M16.5.8 L | -SA | Metrico | 16x1,5 | 5 - 8 | 17/17 | 20 | 13 | 50 | |
| BOL-OT M16.5.8 L | -OT | Metrico | 16x1,5 | 5 - 8 | 17/17 | 20 | 13 | 50 | |
| BOL-FL2 M20.5.10,5 | -FL2 | Metrico | 20x1,5 | 5 - 10,5 | 20/22 | 21 | 7 | 50 | |
| BOL-FL2 M20.5.10,5 L | -FL2 | Metrico | 20x1,5 | 5 - 10,5 | 20/22 | 21 | 13 | 50 | |
| BOL-SA M20.6.10 | -SA | Metrico | 20x1,5 | 6 - 10 | 20/22 | 21 | 7 | 50 | |
| BOL-OT M20.6.10 | -OT | Metrico | 20x1,5 | 6 - 10 | 20/22 | 21 | 7 | 50 | |
| BOL-SA M20.6.10 L | -SA | Metrico | 20x1,5 | 6 - 10 | 20/22 | 21 | 13 | 50 | |
| BOL-OT M20.6.10 L | -OT | Metrico | 20x1,5 | 6 - 10 | 20/22 | 21 | 13 | 50 | |
| BOL-FL2 M20.6.12,5 | -FL2 | Metrico | 20x1,5 | 6 - 12,5 | 22/22 | 22 | 7 | 50 | |
| BOL-FL2 M20.6.12,5 L | -FL2 | Metrico | 20x1,5 | 6 - 12,5 | 22/22 | 22 | 13 | 50 | |
| BOL-SA M20.8.12 | -SA | Metrico | 20x1,5 | 8 - 12 | 22/22 | 22 | 7 | 50 | |
| BOL-OT M20.8.12 | -OT | Metrico | 20x1,5 | 8 - 12 | 22/22 | 22 | 7 | 50 | |
| BOL-SA M20.8.12 L | -SA | Metrico | 20x1,5 | 8 - 12 | 22/22 | 22 | 13 | 50 | |
| BOL-OT M20.8.12 L | -OT | Metrico | 20x1,5 | 8 - 12 | 22/22 | 22 | 13 | 50 | |
| BOL-FL2 M25.10.18 | -FL2 | Metrico | 25x1,5 | 10 - 18 | 30/30 | 29 | 8 | 20 | |
| BOL-FL2 M25.10.18 L | -FL2 | Metrico | 25x1,5 | 10 - 18 | 30/30 | 29 | 14 | 20 | |
| BOL-SA M25.11,5.18 | -SA | Metrico | 25x1,5 | 11,5 - 18 | 30/30 | 29 | 8 | 20 | |
| BOL-OT M25.11,5.18 | -OT | Metrico | 25x1,5 | 11,5 - 18 | 30/30 | 29 | 8 | 20 | |
| BOL-SA M25.11,5.18 L | -SA | Metrico | 25x1,5 | 11,5 - 18 | 30/30 | 29 | 14 | 20 | |
| BOL-OT M25.11,5.18 L | -OT | Metrico | 25x1,5 | 11,5 - 18 | 30/30 | 29 | 14 | 20 | |
| BOL-FL2 M25.7.14,5 | -FL2 | Metrico | 25x1,5 | 7 - 14,5 | 24/26 | 23 | 8 | 20 | |
| BOL-FL2 M25.7.14,5 L | -FL2 | Metrico | 25x1,5 | 7 - 14,5 | 24/26 | 23 | 14 | 20 | |
| BOL-SA M25.9,5.14 | -SA | Metrico | 25x1,5 | 9,5 - 14 | 24/26 | 23 | 8 | 20 | |
| BOL-OT M25.9,5.14 | -OT | Metrico | 25x1,5 | 9,5 - 14 | 24/26 | 23 | 8 | 20 | |
| BOL-SA M25.9,5.14 L | -SA | Metrico | 25x1,5 | 9,5 - 14 | 24/26 | 23 | 14 | 20 | |
| BOL-OT M25.9,5.14 L | -OT | Metrico | 25x1,5 | 9,5 - 14 | 24/26 | 23 | 14 | 20 | |
| BOL-FL2 M32.10.18 | -FL2 | Metrico | 32x1,5 | 10 - 18 | 30/33 | 29,5 | 8,5 | 20 | |
| BOL-FL2 M32.10.18 L | -FL2 | Metrico | 32x1,5 | 10 - 18 | 30/33 | 29,5 | 14,5 | 20 | |
| BOL-SA M32.11,5.18 | -SA | Metrico | 32x1,5 | 11,5 - 18 | 30/33 | 29,5 | 8,5 | 20 | |
| BOL-OT M32.11,5.18 | -OT | Metrico | 32x1,5 | 11,5 - 18 | 30/33 | 29,5 | 8,5 | 20 | |
| BOL-SA M32.11,5.18 L | -SA | Metrico | 32x1,5 | 11,5 - 18 | 30/33 | 29,5 | 14,5 | 20 | |
| BOL-OT M32.11,5.18 L | -OT | Metrico | 32x1,5 | 11,5 - 18 | 30/33 | 29,5 | 14,5 | 20 | |
| BOL-FL2 M32.14.24 | -FL2 | Metrico | 32x1,5 | 14 - 24 | 40/40 | 36,5 | 8,5 | 20 | |
| BOL-FL2 M32.14.24 L | -FL2 | Metrico | 32x1,5 | 14 - 24 | 40/40 | 36,5 | 14,5 | 20 | |
| BOL-SA M32.15.24 | -SA | Metrico | 32x1,5 | 15 - 24 | 40/40 | 36,5 | 8,5 | 20 | |
| BOL-OT M32.15.24 | -OT | Metrico | 32x1,5 | 15 - 24 | 40/40 | 36,5 | 8,5 | 20 | |
| BOL-SA M32.15.24 L | -SA | Metrico | 32x1,5 | 15 - 24 | 40/40 | 36,5 | 14,5 | 20 | |
| BOL-OT M32.15.24 L | -OT | Metrico | 32x1,5 | 15 - 24 | 40/40 | 36,5 | 14,5 | 20 | |
| BOL-SA M40.15.24 | -SA | Metrico | 40x1,5 | 15 - 24 | 40/42 | 36,5 | 8,5 | 20 | |
| BOL-OT M40.15.24 | -OT | Metrico | 40x1,5 | 15 - 24 | 40/42 | 36,5 | 8,5 | 20 | |
| BOL-SA M40.15.24 L | -SA | Metrico | 40x1,5 | 15 - 24 | 40/42 | 36,5 | 14,5 | 20 | |
| BOL-OT M40.15.24 L | -OT | Metrico | 40x1,5 | 15 - 24 | 40/42 | 36,5 | 14,5 | 20 | |
| BOL-SA M50.22.30 | -SA | Metrico | 50x1,5 | 22 - 30 | 50/55 | 41,5 | 9,5 | 10 | |
| BOL-OT M50.22.30 | -OT | Metrico | 50x1,5 | 22 - 30 | 50/55 | 41,5 | 9,5 | 10 | |
| BOL-SA M50.22.30 L | -SA | Metrico | 50x1,5 | 22 - 30 | 50/55 | 41,5 | 15,5 | 10 | |
| BOL-OT M50.22.30 L | -OT | Metrico | 50x1,5 | 22 - 30 | 50/55 | 41,5 | 15,5 | 10 | |
| BOL-SA M63.25.35 | -SA | Metrico | 63x1,5 | 25 - 35 | 58/70 | 47,5 | 10,5 | 5 | |
| BOL-OT M63.25.35 | -OT | Metrico | 63x1,5 | 25 - 35 | 58/70 | 47,5 | 10,5 | 5 | |
| BOL-SA M63.25.35 L | -SA | Metrico | 63x1,5 | 25 - 35 | 58/70 | 47,5 | 16,5 | 5 | |
| BOL-OT M63.25.35 L | -OT | Metrico | 63x1,5 | 25 - 35 | 58/70 | 47,5 | 16,5 | 5 |
