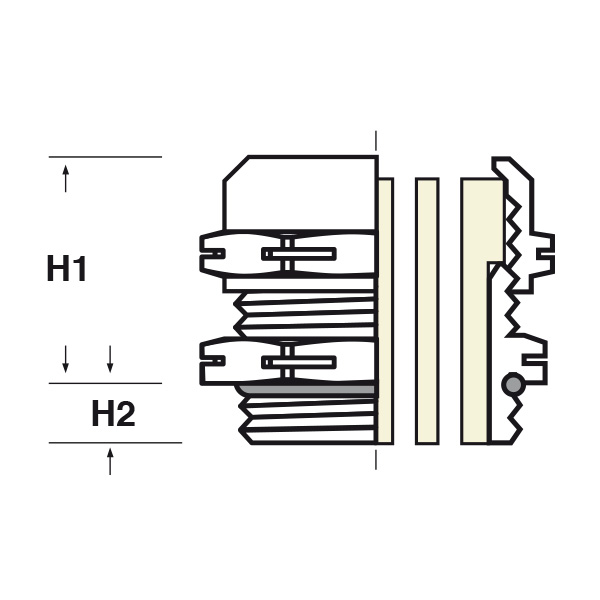

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

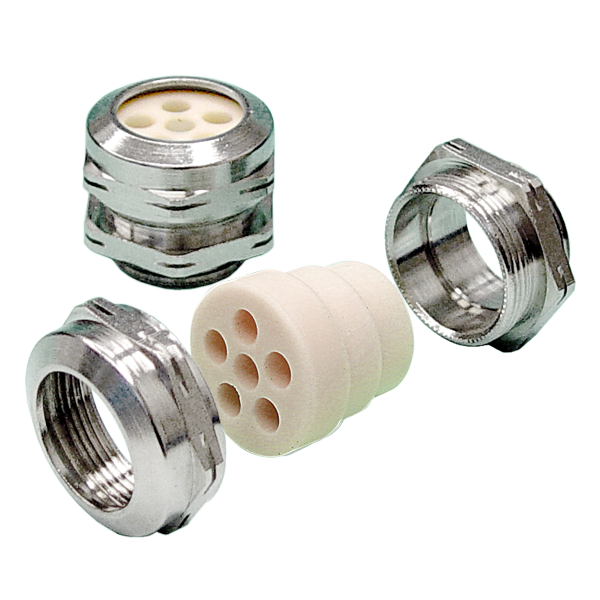

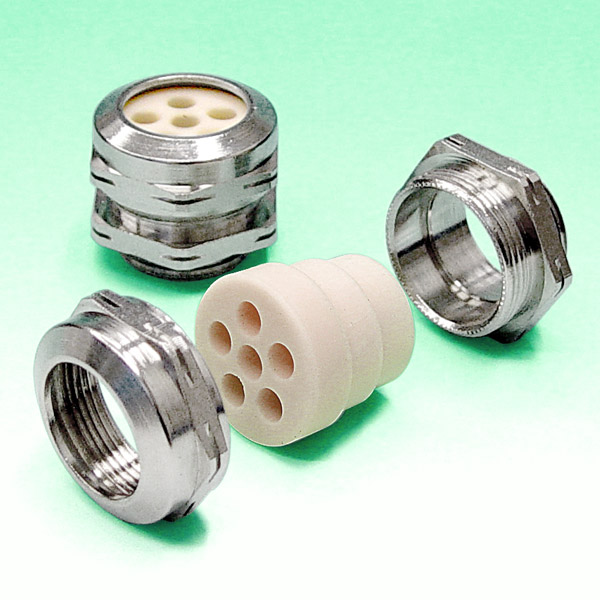

PRESSACAVI IN METALLO MULTIFILARI COMPATTI - SERIE “EZ” (FILETTO PG)
Materiale: pressacavo in ottone nichelato, O-Ring in nitrile 70 Sh A, guarnizione in santoprene 73 Sh A.
Guarnizione: -MF (a “fungo” multifilare con fori aperti).
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: pressacavo multifilare con guarnizione a fori aperti, caratterizzato da dimensioni compatte e dalla base esagonale allargata per un fissaggio più stabile, completo di anello O-Ring.
Guarnizione: -MF (a “fungo” multifilare con fori aperti).
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: pressacavo multifilare con guarnizione a fori aperti, caratterizzato da dimensioni compatte e dalla base esagonale allargata per un fissaggio più stabile, completo di anello O-Ring.
ARTICOLO | filetto passo | filetto valore | n. fori | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| BAS-MF PG11 2x6 | PG | 11 | 2 | 4 - 6 | 24/24 | 14 | 6 | - | |
| BAS-MF PG21 6x6 | PG | 21 | 6 | 4 - 6 | 36/36 | 18 | 7 | - | |
| BAS-MF PG21 6x6 L | PG | 21 | 6 | 4 - 6 | 36/36 | 18 | 12 | - | |
| BAS-MF PG21 6x6,5 | PG | 21 | 6 | 4,5 - 6,5 | 36/36 | 18 | 7 | - | |
| BAS-MF PG29 10x6 | PG | 29 | 10 | 4 - 6 | 46/46 | 24 | 8 | - | |
| BAS-MF PG42 2x16 | PG | 42 | 2 | 14 - 16 | 65/65 | 36,5 | 10 | - | |
| BAS-MF PG48 3x18 1x14* | PG | 48 | 3+1 | 3 x Ø18 e 1 x Ø14 | 70/70 | 28 | 10,5 | - |
