Pressacavi e accessori
Pressacavi industriali

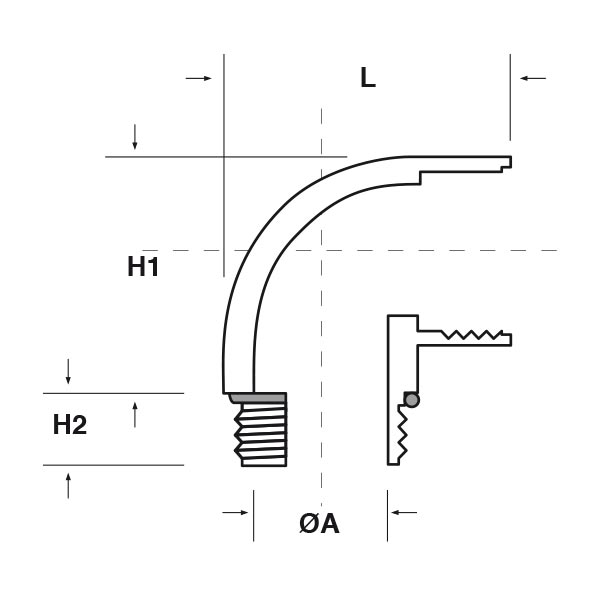

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

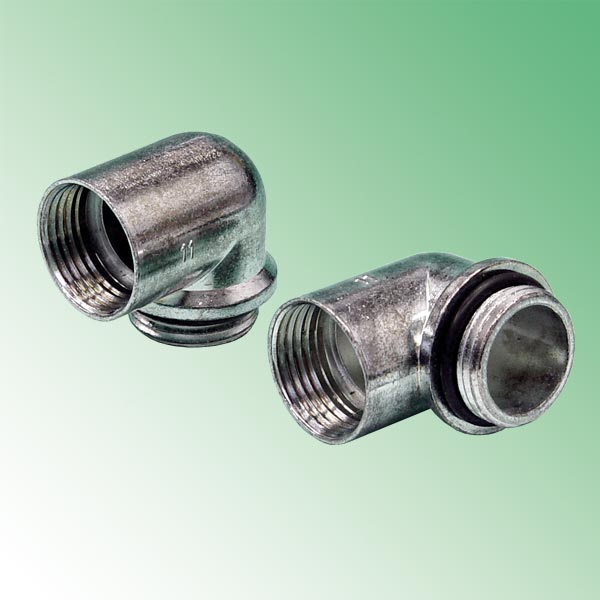

CORPI A 90° IN METALLO (FILETTO METRICO)
Materiale: corpo in zamak (lega di alluminio e zinco), O-Ring in nitrile 70 Sh A.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: corpi angolati a 90° con gomito arrotondato e completi di anello O-Ring. Entrambi i filetti, interno ed esterno, sono identici.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: corpi angolati a 90° con gomito arrotondato e completi di anello O-Ring. Entrambi i filetti, interno ed esterno, sono identici.
ARTICOLO | filetto passo | filetto valore | ØA mm | H1 mm | H2 mm | L mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|
| GM OR M12.32.25 | Metrico | 12 | 9 | 24 | 8 | 25 | 50 | |
| GM OR M16.34,5.27 | Metrico | 16 | 12 | 26,5 | 8 | 27 | 50 | |
| GM OR M20.39.30 | Metrico | 20 | 16 | 31 | 8 | 30 | 50 | |
| GM OR M25.42.37 | Metrico | 25 | 20 | 34 | 8 | 37 | 20 | |
| GM OR M32.49.41 | Metrico | 32 | 25,5 | 37 | 12 | 41 | 20 | |
| GM OR M40.53.48 | Metrico | 40 | 34 | 41 | 12 | 48 | 20 |
