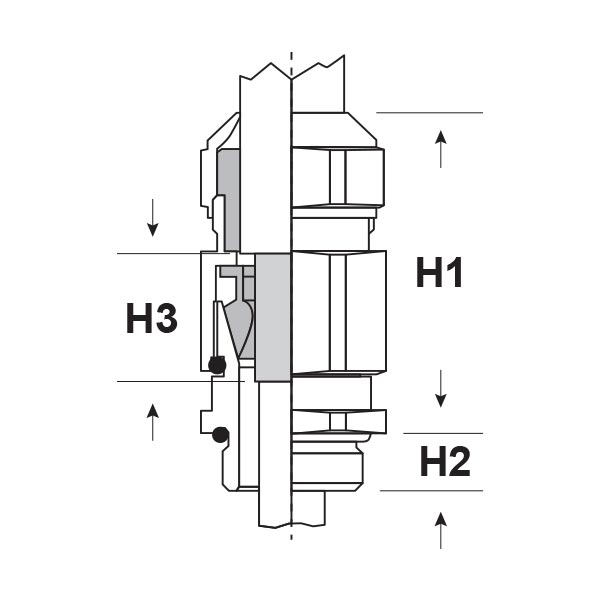

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.
Genera pagina

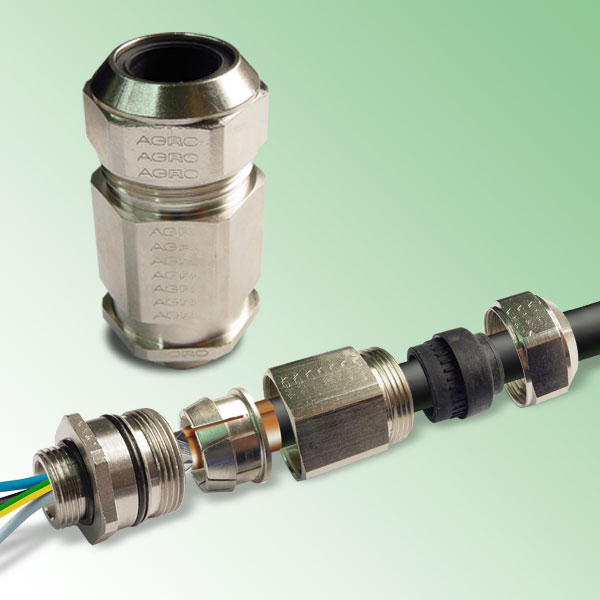

PRESSACAVI EMC “PROGRESS 85” PER MASSIME CORRENTI DI DISPERSIONE - SERIE “AGRO" (FILETTO PG)

Materiale: pressacavo in ottone nichelato, griffe di contatto in ottone nichelato, guarnizione in TPE, O-Ring in NBR.
Guarnizione: -FC2P (a “fungo” corta e a due elementi)
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 68 (fino a 10 bar) / IP 69
Normative e Certificazioni: EAC.

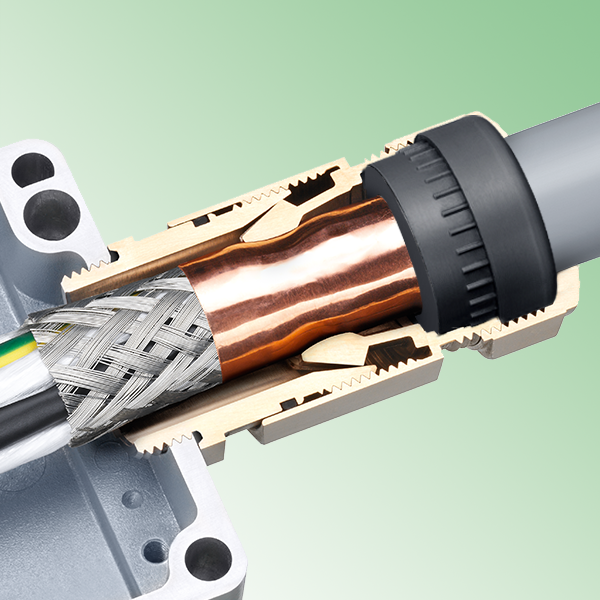

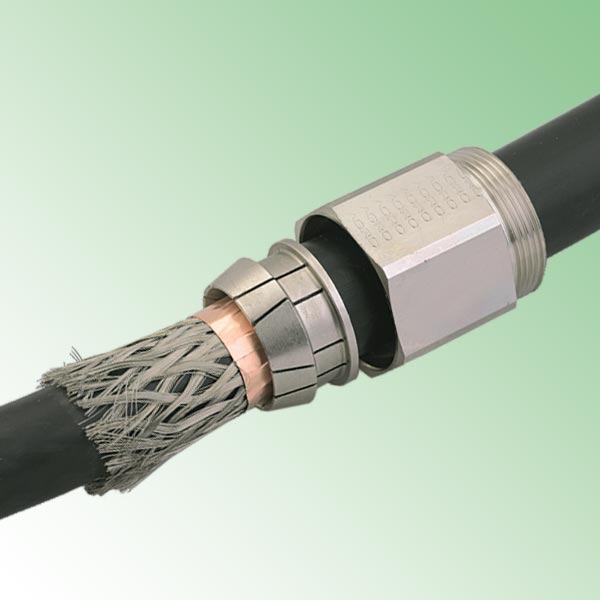

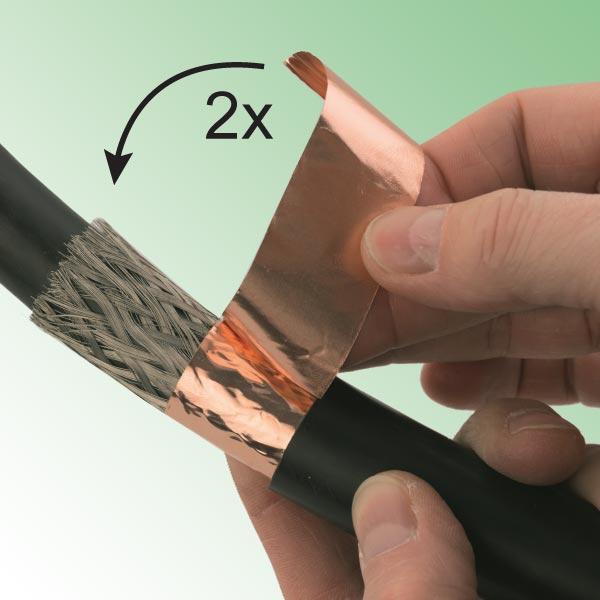

Caratteristiche: pressacavi EMC (con i requisiti necessari per la Compatibilità Elettromagnetica) serie Agro, tipo “Progress”, di altissimo livello in termini di qualità e sicurezza. Sono costituiti da un sistema a “due camere”: nella camera inferiore vi è una massiccia griffe di contatto con segmenti trapezoidali per il contatto con la calza metallica, che non va risvoltata all’indietro, mentre nella camera superiore vi è la guarnizione che garantisce una tenuta stagna anche all’acqua pressurizzata. La particolare forma della griffe permette di ottenere un contatto concentrico a 360° con elevata pressione attorno alla calza; ciò consente di gestire correnti di dispersione continue fino a 1,6 kA o transitorie fino a 3 kA, senza che ne venga compromessa la funzionalità. Il contatto concentrico della griffe, inoltre, avviene con bassissime resistenze di contatto e impedenze di trasferimento. Ogni pressacavo è fornito con una fascia in rame EMC adesiva (Scotch 3M tipo 1181) che deve essere applicata per un’equa trasmissione della forza di compressione e per la massima protezione sia della calza metallica che del cavo stesso. La guarnizione interna è corta e a due elementi ed è dotata di nervature antirotazione che si incastrano nelle scanalature interne del pressacavo.
Su richiesta: sono disponibili altre misure. Inoltre, questi pressacavi sono fornibili in una speciale versione con guarnizione in TPE modificato e certificata secondo la normativa ferroviaria EN 45545.

ARTICOLO

filetto passo

filetto valore

Ø est. cavo
min - max
mm

Ø est. calza
min - max
mm

chiave
mm

H1
mm

H2
mm

H3
mm

confezione
pz.
1000.11.85.080PG116 - 10,54,5 - 818/214281625
1000.11.85.120PG118 - 157,5 - 12244782025
1000.16.85.120PG168 - 157,5 - 12244782025
1000.16.85.150PG1612,5 - 20,510 - 15305982125
1000.21.85.160PG2112,5 - 20,510 - 16305982120
1000.21.85.190PG2117 - 25,514 - 19366682425
1000.29.85.220PG2917 - 25,514 - 2236/3866102420
1000.29.85.250PG2924 - 3321 - 25466810245
