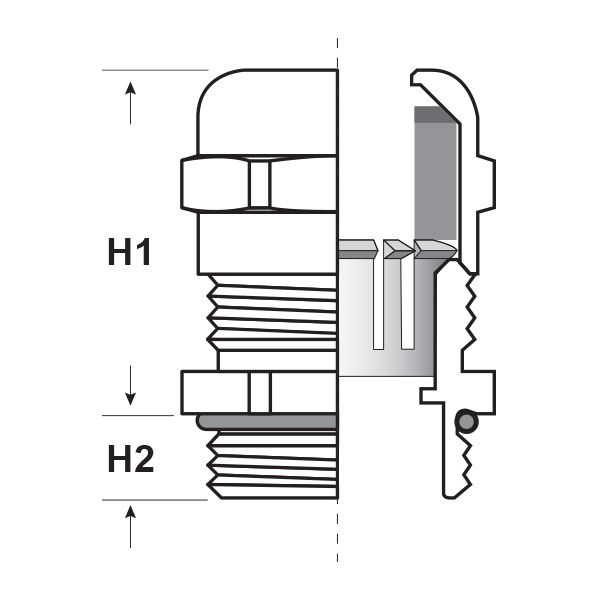

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.
PRESSACAVI EMC CON GRIFFE ANTISTRAPPO - SERIE “EZ” (FILETTO METRICO)
Materiale: pressacavo in ottone nichelato, griffe in plastica ramata e stagnata, O-Ring in nitrile 70 Sh A, guarnizione in tefabloc 80 Sh A.
Guarnizione: -SAR (sagomata con griffe)
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68

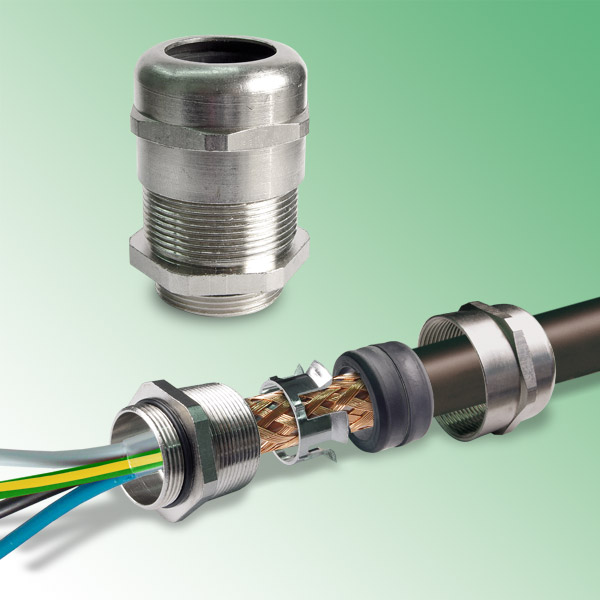

Caratteristiche: pressacavo con griffe antistrappo (laminata in metallo) adatto per installazioni “EMC” ovvero con i requisiti necessari per la Compatibilità Elettromagnetica. La griffe antistrappo stringe la calza metallica, che non va risvoltata all’indietro, e consente così di ottenere un contatto a 360°; la griffe antistrappo, inoltre, è dotata di nervature antirotazione che si incastrano nelle scanalature interne del pressacavo. Completo di anello O-Ring.
Guarnizione: -SAR (sagomata con griffe)
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: pressacavo con griffe antistrappo (laminata in metallo) adatto per installazioni “EMC” ovvero con i requisiti necessari per la Compatibilità Elettromagnetica. La griffe antistrappo stringe la calza metallica, che non va risvoltata all’indietro, e consente così di ottenere un contatto a 360°; la griffe antistrappo, inoltre, è dotata di nervature antirotazione che si incastrano nelle scanalature interne del pressacavo. Completo di anello O-Ring.
ARTICOLO | filetto passo | filetto valore | Ø est. cavo min - max mm | Ø est. calza min mm | chiave mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| EMC BOL-SAR M12.4.6,5 | Metrico | 12 | 4 - 6,5 | 4 | 14/14 | 30 | 7 | 50 | |
| EMC BOL-SAR M12.4.6,5 L | Metrico | 12 | 4 - 6,5 | 4 | 14/14 | 30 | 13 | 50 | |
| EMC BOL-SAR M16.4.6,5 | Metrico | 16 | 4 - 6,5 | 4 | 14/17 | 30 | 7 | 50 | |
| EMC BOL-SAR M16.4.6,5 L | Metrico | 16 | 4 - 6,5 | 4 | 14/17 | 30 | 13 | 50 | |
| EMC BOL-SAR M16.5.8,5 | Metrico | 16 | 5 - 8,5 | 4,5 | 17/17 | 31 | 7 | 50 | |
| EMC BOL-SAR M16.5.8,5 L | Metrico | 16 | 5 - 8,5 | 4,5 | 17/17 | 31 | 13 | 50 | |
| EMC BOL-SAR M20.7.10,5 | Metrico | 20 | 7 - 10,5 | 6 | 20/22 | 34 | 7 | 50 | |
| EMC BOL-SAR M20.7.10,5 L | Metrico | 20 | 7 - 10,5 | 6 | 20/22 | 34 | 13 | 50 | |
| EMC BOL-SAR M20.8.12,5 | Metrico | 20 | 8 - 12,5 | 8 | 22/22 | 34 | 7 | 50 | |
| EMC BOL-SAR M20.8.12,5 L | Metrico | 20 | 8 - 12,5 | 8 | 22/22 | 34 | 13 | 50 | |
| EMC BOL-SAR M25.10.14,5 | Metrico | 25 | 10 - 14,5 | 10 | 24/26 | 33 | 8 | 20 | |
| EMC BOL-SAR M25.10.14,5 L | Metrico | 25 | 10 - 14,5 | 10 | 24/26 | 33 | 14 | 20 | |
| EMC BOL-SAR M25.13,5.18 | Metrico | 25 | 13,5 - 18 | 13,5 | 30/30 | 43 | 8 | 20 | |
| EMC BOL-SAR M25.13,5.18 L | Metrico | 25 | 13,5 - 18 | 13,5 | 30/30 | 43 | 14 | 20 | |
| EMC BOL-SAR M32.13,5.18 | Metrico | 32 | 13,5 - 18 | 13,5 | 30/33 | 43 | 8,5 | 20 | |
| EMC BOL-SAR M32.13,5.18 L | Metrico | 32 | 13,5 - 18 | 13,5 | 30/33 | 43 | 14,5 | 20 | |
| EMC BOL-SAR M32.17.24 | Metrico | 32 | 17 - 24 | 17 | 40/40 | 52 | 8,5 | 20 | |
| EMC BOL-SAR M32.17.24 L | Metrico | 32 | 17 - 24 | 17 | 40/40 | 52 | 14,5 | 20 | |
| EMC BOL-SAR M40.17.24 | Metrico | 40 | 17 - 24 | 17 | 40/42 | 52 | 8,5 | 20 | |
| EMC BOL-SAR M40.17.24 L | Metrico | 40 | 17 - 24 | 17 | 40/42 | 52 | 14,5 | 20 | |
| EMC BOL-SAR M40.24.30 | Metrico | 40 | 24 - 30 | 24 | 50/50 | 58,5 | 8,5 | 10 | |
| EMC BOL-SAR M40.24.30 L | Metrico | 40 | 24 - 30 | 24 | 50/50 | 58,5 | 14,5 | 10 |
