Pressacavi industriali

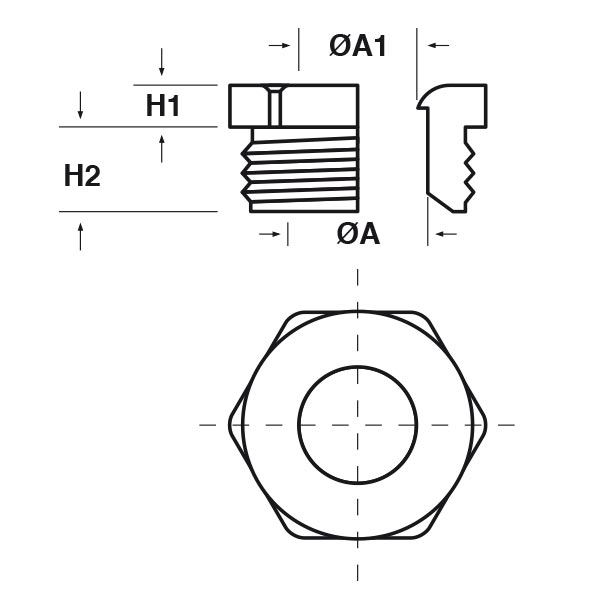

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

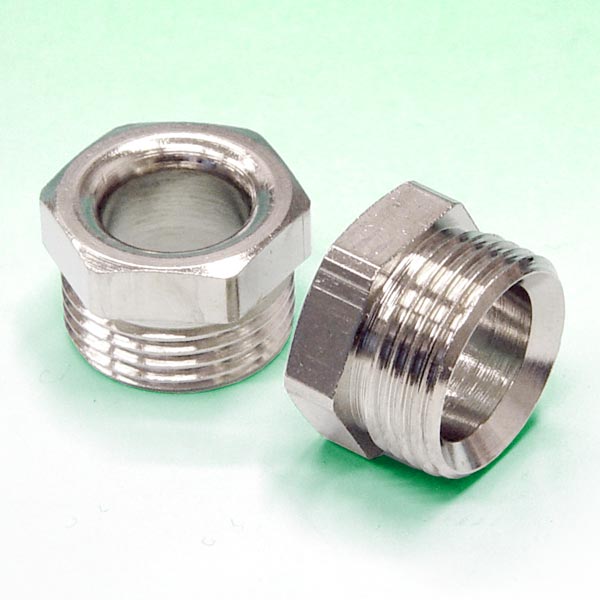

TESTE ESAGONALI SAGOMATE IN METALLO (FILETTO PG)
Materiale: ottone nichelato.
Caratteristiche: teste sagomate internamente in modo da poter accogliere la griffe antistrappo; si adattano ad essere assemblate con i corpi dei pressacavi piani in metallo serie ESA-R.
Caratteristiche: teste sagomate internamente in modo da poter accogliere la griffe antistrappo; si adattano ad essere assemblate con i corpi dei pressacavi piani in metallo serie ESA-R.
ARTICOLO | filetto passo | filetto valore | chiave mm | ØA mm | ØA1 mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| TER PG7.7 | PG | 7 | 13 | 8,7 | 7 | 3 | 11 | 50 | |
| TER PG9.9,2 | PG | 9 | 16 | 10,6 | 9,2 | 4 | 8 | 50 | |
| TER PG11.11,2 | PG | 11 | 19 | 13 | 11,2 | 5 | 8 | 50 | |
| TER PG13.13,1 | PG | 13,5 | 20 | 15,1 | 13,1 | 5,5 | 9 | 50 | |
| TER PG16.15,6 | PG | 16 | 22 | 17 | 15,6 | 6 | 9,3 | 50 | |
| TER PG21.20,1 | PG | 21 | 28 | 21,4 | 20,1 | 6,5 | 11 | 20 | |
| TER PG29.26,2 | PG | 29 | 38 | 27,7 | 26,2 | 6,5 | 14,2 | 20 | |
| TER PG36.32,5 | PG | 36 | 48 | 36,5 | 32,5 | 5,5 | 18,5 | 10 | |
| TER PG42.36,5 | PG | 42 | 55 | 41 | 36,5 | 7 | 22 | 5 | |
| TER PG48.43 | PG | 48 | 60 | 48,5 | 43 | 8 | 26 | 5 |
