Pressacavi e accessori
Pressacavi industriali

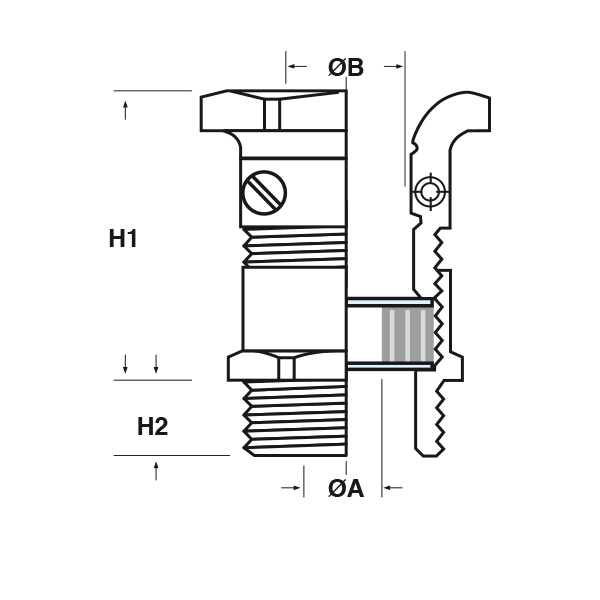

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

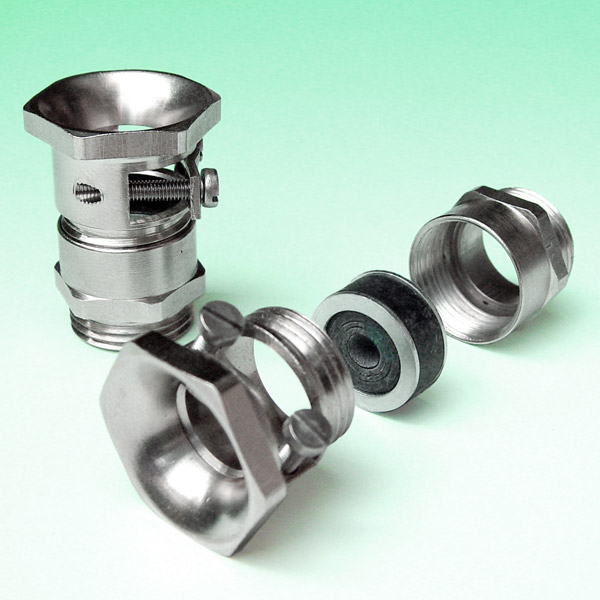

PRESSACAVI IN METALLO A CAMPANA CON MORSETTO ANTISTRAPPO - SERIE “EZ” (FILETTO metrico)
Materiale: pressacavo in ottone nichelato, rondelle in acciaio zincato, guarnizione in Caoutchouc 55 Sh A.
Guarnizione: -CP (a ”cipolla“)
Temperatura d'uso: -40°C / +60°C
Protezione IP: IP 65
Caratteristiche: pressacavo con testa a campana e con morsetto antistrappo ed antitorsione integrato.
Guarnizione: -CP (a ”cipolla“)
Temperatura d'uso: -40°C / +60°C
Protezione IP: IP 65
Caratteristiche: pressacavo con testa a campana e con morsetto antistrappo ed antitorsione integrato.
ARTICOLO | filetto passo | filetto valore | chiave mm | ØA est. cavo min - max mm | ØB min - max mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| CAMOS-CP M16.2.9 | Metrico | 16x1,5 | 22/18 | 2 - 9 | 6 - 9,5 | 28 | 7 | 50 | |
| CAMOS-CP M20.4.11 | Metrico | 20x1,5 | 24/22 | 4 - 11 | 8 - 11,5 | 30 | 7 | 50 | |
| CAMOS-CP M20.4,5.12 | Metrico | 20x1,5 | 28/22 | 4,5 - 12 | 9 - 13 | 30,5 | 7 | 50 | |
| CAMOS-CP M25.5,5.14,5 | Metrico | 25x1,5 | 30/27 | 5,5 - 14,5 | 10 - 15 | 33,5 | 8 | 20 | |
| CAMOS-CP M25.8.18 | Metrico | 25x1,5 | 38/32 | 8 - 18 | 14 - 20 | 36 | 8 | 20 | |
| CAMOS-CP M32.8.19 | Metrico | 32x1,5 | 38/34 | 8 - 19 | 14 - 20 | 36 | 8,5 | 20 | |
| CAMOS-CP M32.12.27 | Metrico | 32x1,5 | 50/40 | 12 - 27 | 19 - 30 | 40 | 8,5 | 20 |
