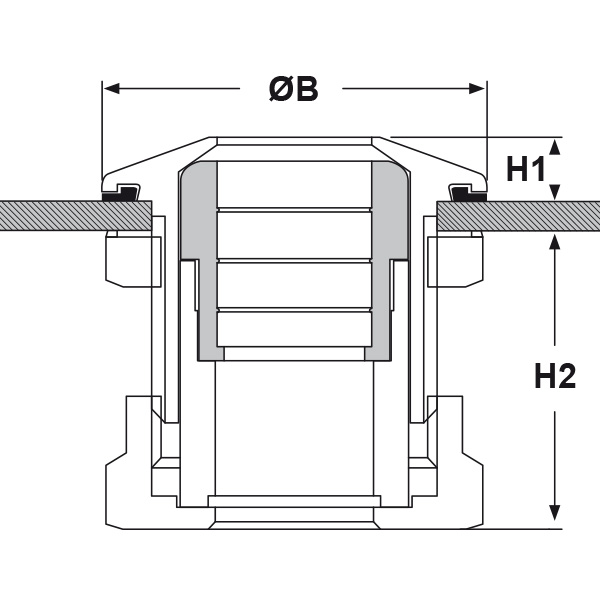

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

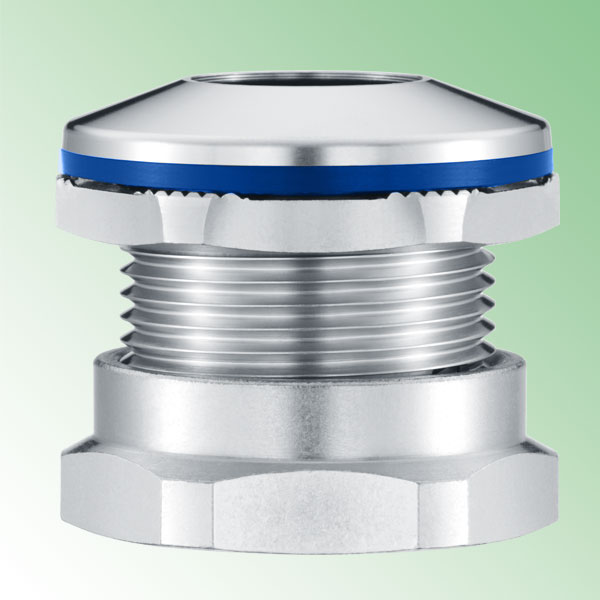

PRESSACAVI IGIENICI IN ACCIAIO INOSSIDABILE CON PROFILO ULTRA-BASSO “ULTRA-FLAT” PER ALTE TEMPERATURE - SERIE “AGRO” (FILETTO METRICO)
Materiale: testa del pressacavo in acciaio inossidabile CrNi A2 (DIN EN 1.4305 / AISI 303), corpo del pressacavo in ottone nichelato, guarnizione e O-Ring in FPM (colore verde) oppure in FKM (colore blu).
Guarnizione: -FC (a “fungo” corta).
Temperatura d'uso: -40°C / +200°C
Protezione IP: IP 68 (fino a 10 bar) / IP 69
Normative e Certificazioni: CE, EHEDG.

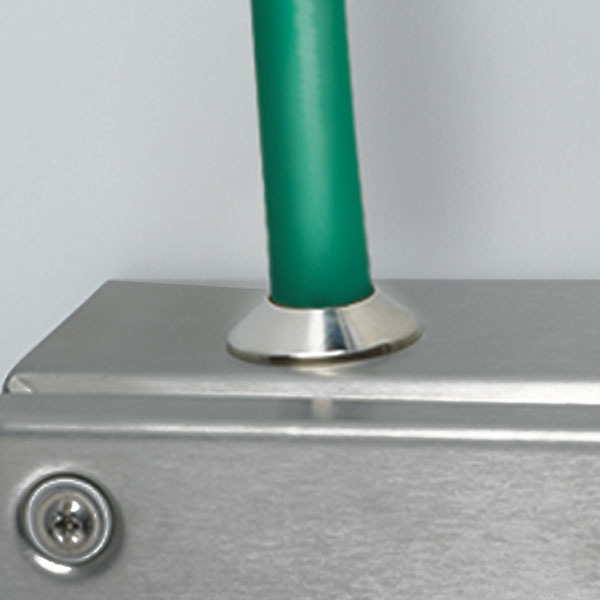

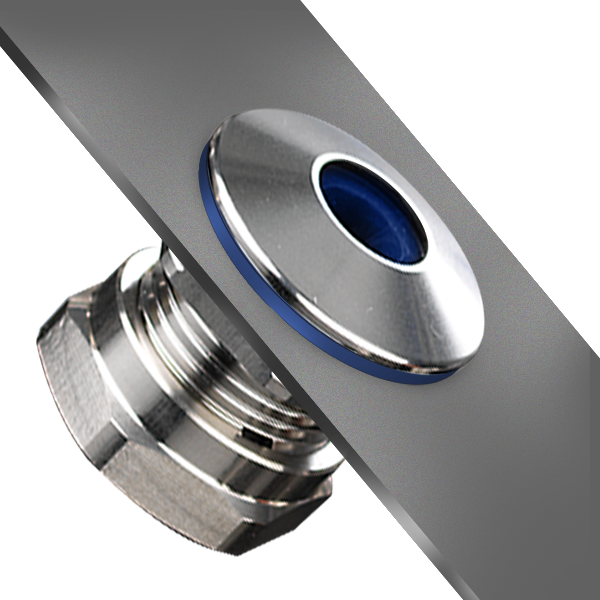

Caratteristiche: pressacavi serie Agro con testa ultra-piatta, altamente professionali e con un design innovativo. Una volta installati, la maggior parte del corpo di questi pressacavi risiede all’interno della struttura, mentre soltanto la testa ultra-piatta rimane esternamente a vista. I pressacavi con guarnizioni FKM sono conformi FDA e certificati EHEDG e sono dunque adatti ad essere utilizzati nell’industria alimentare. I pressacavi Ultra-Flat vengono anche utilizzati in applicazioni anti-vandaliche e in applicazioni dove il design conta considerevolmente. Assicurano una tenuta stagna e l’alto grado di classificazione IP 69 garantisce la tenuta all’acqua pressurizzata. Questi pressacavi sono disponibili con guarnizione interna corta ad un elemento. Resistenza alla trazione: Tipo A secondo EN 62444.
Su richiesta: questi pressacavi possono essere realizzati in acciaio inossidabile A4 (resistente agli acidi). Inoltre, sono disponibili ghiere specifiche per poterli assemblare su tubi di protezione.
Guarnizione: -FC (a “fungo” corta).
Temperatura d'uso: -40°C / +200°C
Protezione IP: IP 68 (fino a 10 bar) / IP 69
Normative e Certificazioni: CE, EHEDG.
Caratteristiche: pressacavi serie Agro con testa ultra-piatta, altamente professionali e con un design innovativo. Una volta installati, la maggior parte del corpo di questi pressacavi risiede all’interno della struttura, mentre soltanto la testa ultra-piatta rimane esternamente a vista. I pressacavi con guarnizioni FKM sono conformi FDA e certificati EHEDG e sono dunque adatti ad essere utilizzati nell’industria alimentare. I pressacavi Ultra-Flat vengono anche utilizzati in applicazioni anti-vandaliche e in applicazioni dove il design conta considerevolmente. Assicurano una tenuta stagna e l’alto grado di classificazione IP 69 garantisce la tenuta all’acqua pressurizzata. Questi pressacavi sono disponibili con guarnizione interna corta ad un elemento. Resistenza alla trazione: Tipo A secondo EN 62444.
Su richiesta: questi pressacavi possono essere realizzati in acciaio inossidabile A4 (resistente agli acidi). Inoltre, sono disponibili ghiere specifiche per poterli assemblare su tubi di protezione.
ARTICOLO | guarnizione | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | ØB mm | H1 mm | H2 mm | spessore telaio max mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1040.17.96.70.065 | -FC (FPM) | Metrico | 16x1,5 | 5 - 6,5 | 19 | 22 | 4 | 21 | 5 | 25 | |
| 1040.17.96.30.065 | -FC (FKM) | Metrico | 16x1,5 | 5 - 6,5 | 19 | 22 | 4 | 21 | 5 | 25 | |
| 1040.17.96.70.080 | -FC (FPM) | Metrico | 16x1,5 | 6,5 - 8 | 19 | 22 | 4 | 21 | 5 | 25 | |
| 1040.17.96.30.080 | -FC (FKM) | Metrico | 16x1,5 | 6,5 - 8 | 19 | 22 | 4 | 21 | 5 | 25 | |
| 1040.20.96.70.080 | -FC (FPM) | Metrico | 20x1,5 | 6 - 8 | 24 | 27 | 4,5 | 23 | 5 | 25 | |
| 1040.20.96.30.080 | -FC (FKM) | Metrico | 20x1,5 | 6 - 8 | 24 | 27 | 4,5 | 23 | 5 | 25 | |
| 1040.20.96.70.105 | -FC (FPM) | Metrico | 20x1,5 | 8 - 10,5 | 24 | 27 | 4,5 | 23 | 5 | 25 | |
| 1040.20.96.30.105 | -FC (FKM) | Metrico | 20x1,5 | 8 - 10,5 | 24 | 27 | 4,5 | 23 | 5 | 25 | |
| 1040.25.96.70.110 | -FC (FPM) | Metrico | 25x1,5 | 8 - 11 | 30 | 32 | 5,5 | 25 | 5 | 20 | |
| 1040.25.96.30.110 | -FC (FKM) | Metrico | 25x1,5 | 8 - 11 | 30 | 32 | 5,5 | 25 | 5 | 20 | |
| 1040.25.96.70.150 | -FC (FPM) | Metrico | 25x1,5 | 11 - 15 | 30 | 32 | 5,5 | 25 | 5 | 20 | |
| 1040.25.96.30.150 | -FC (FKM) | Metrico | 25x1,5 | 11 - 15 | 30 | 32 | 5,5 | 25 | 5 | 20 | |
| 1040.32.96.70.160 | -FC (FPM) | Metrico | 32x1,5 | 12,5 - 16 | 36 | 39 | 6 | 28 | 5 | 10 | |
| 1040.32.96.30.160 | -FC (FKM) | Metrico | 32x1,5 | 12,5 - 16 | 36 | 39 | 6 | 28 | 5 | 10 | |
| 1040.32.96.70.205 | -FC (FPM) | Metrico | 32x1,5 | 16 - 20,5 | 36 | 39 | 6 | 28 | 5 | 10 | |
| 1040.32.96.30.205 | -FC (FKM) | Metrico | 32x1,5 | 16 - 20,5 | 36 | 39 | 6 | 28 | 5 | 10 |
