Pressacavi e accessori
Pressacavi industriali

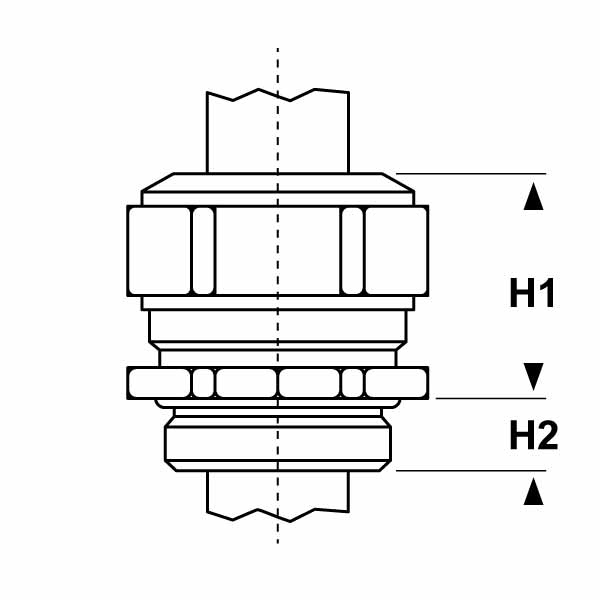

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

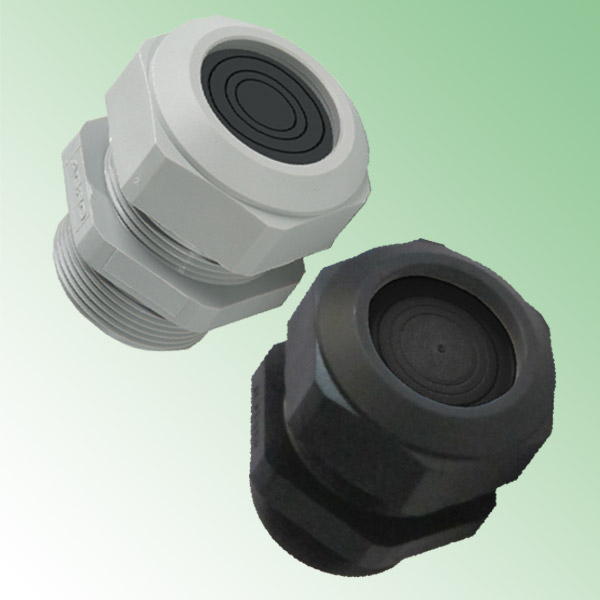

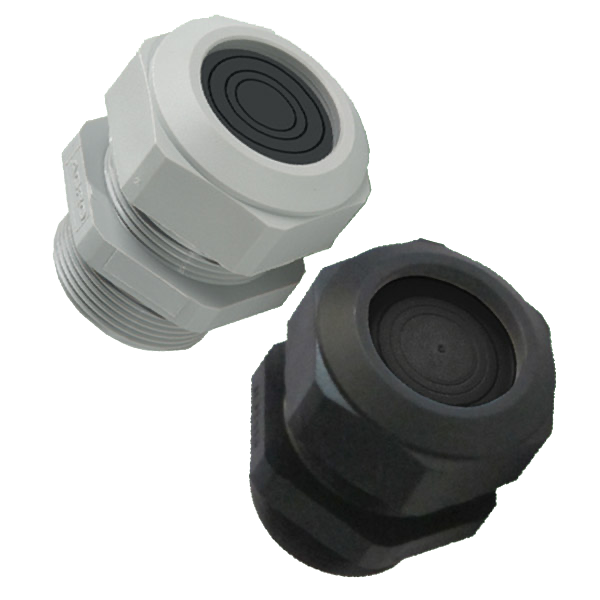

PRESSACAVI IN PLASTICA “PROGRESS MULTILAYER” CON MASSIMA GAMMA DI SERRAGGIO - SERIE “AGRO” (FILETTO METRICO)
Materiale: pressacavo in Agromid rinforzato con fibra di vetro, guarnizione in TPE (colore nero), O-Ring in NBR.
Colore: grigio chiaro RAL 7035, nero RAL 9005, bianco RAL 9010.
Guarnizione: -CPP (a"cipolla").
Temperatura d'uso: -20°C / +100°C
Protezione IP: IP 68.
Caratteristiche: pressacavi serie Agro, tipo “Progress”, con l’innovativa guarnizione interna MULTILAYER che offre una gamma di serraggio estremamente ampia. La guarnizione è a "cipolla", ovvero composta da vari anelli concentrici ed estraibili (per mezzo di un qualsiasi utensile) a seconda del diametro di cavo da montare. Questi pressacavi permettono la massima flessibilità d’installazione; l'installatore, infatti, può utilizzare un solo pressacavo per ogni dimensione di filetto perché il pressacavo può accogliere cavi di vario tipo e di vari diametri. Nel caso sia necessario montare un cavo preassemblato procedere così: estrarre gli anelli interni della guarnizione, far passare il cavo preassemblato attraverso l'anello più esterno, realizzare un taglio laterale sui soli anelli interni per poi richiuderli a "cipolla" sul cavo e riposizionarli all'interno dell'anello più esterno. Infine, la guarnizione ”cieca”, ovvero chiusa, funge anche da protezione antipolvere. L’eccellente tecnologia di compressione della guarnizione garantisce un’efficace tenuta stagna ed una massima tenuta allo strappo evitando il rischio di danneggiamento dei cavi. Resistenza alla trazione: Tipo A secondo EN 62444.
Colore: grigio chiaro RAL 7035, nero RAL 9005, bianco RAL 9010.
Guarnizione: -CPP (a"cipolla").
Temperatura d'uso: -20°C / +100°C
Protezione IP: IP 68.
Caratteristiche: pressacavi serie Agro, tipo “Progress”, con l’innovativa guarnizione interna MULTILAYER che offre una gamma di serraggio estremamente ampia. La guarnizione è a "cipolla", ovvero composta da vari anelli concentrici ed estraibili (per mezzo di un qualsiasi utensile) a seconda del diametro di cavo da montare. Questi pressacavi permettono la massima flessibilità d’installazione; l'installatore, infatti, può utilizzare un solo pressacavo per ogni dimensione di filetto perché il pressacavo può accogliere cavi di vario tipo e di vari diametri. Nel caso sia necessario montare un cavo preassemblato procedere così: estrarre gli anelli interni della guarnizione, far passare il cavo preassemblato attraverso l'anello più esterno, realizzare un taglio laterale sui soli anelli interni per poi richiuderli a "cipolla" sul cavo e riposizionarli all'interno dell'anello più esterno. Infine, la guarnizione ”cieca”, ovvero chiusa, funge anche da protezione antipolvere. L’eccellente tecnologia di compressione della guarnizione garantisce un’efficace tenuta stagna ed una massima tenuta allo strappo evitando il rischio di danneggiamento dei cavi. Resistenza alla trazione: Tipo A secondo EN 62444.
ARTICOLO | colore | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| 1571.4.20 | grigio RAL 7035 | Metrico | 20x1,5 | 4 - 15 | 27 | 28 | 13 | 50 | |
| 1540.4.20 | nero RAL 9005 | Metrico | 20x1,5 | 4 - 15 | 27 | 28 | 13 | 50 | |
| 1520.4.20 | bianco RAL 9010 | Metrico | 20x1,5 | 4 - 15 | 27 | 28 | 13 | 50 | |
| 1571.4.25 | grigio RAL 7035 | Metrico | 25x1,5 | 6 - 20,5 | 34 | 33 | 13 | 25 | |
| 1540.4.25 | nero RAL 9005 | Metrico | 25x1,5 | 6 - 20,5 | 34 | 33 | 13 | 25 | |
| 1520.4.25 | bianco RAL 9010 | Metrico | 25x1,5 | 6 - 20,5 | 34 | 33 | 13 | 25 | |
| 1571.4.32 | grigio RAL 7035 | Metrico | 32x1,5 | 10 - 25,5 | 41 | 35 | 15 | 25 | |
| 1540.4.32 | nero RAL 9005 | Metrico | 32x1,5 | 10 - 25,5 | 41 | 35 | 15 | 25 |
