  • imos.png
  • imos-pc-PG-tecn.jpg

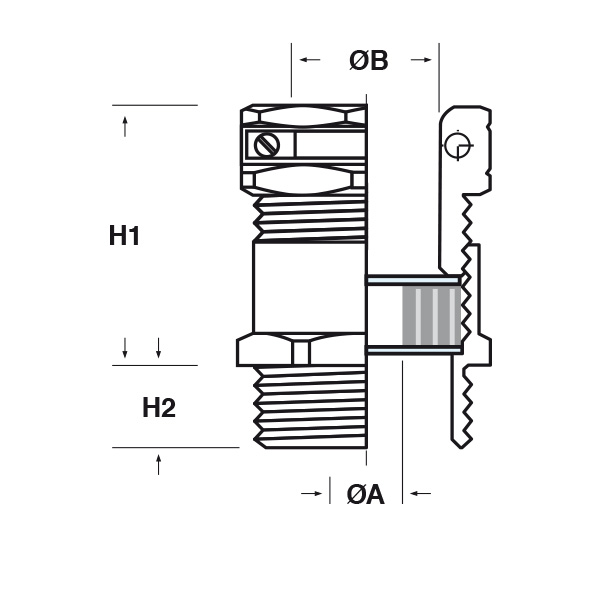

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.
Genera pagina

PRESSACAVI IN METALLO CON MORSETTO ANTISTRAPPO E BORDO SQUADRATO - SERIE “EZ” (FILETTO PG)

Materiale: pressacavo in ottone nichelato, rondelle in acciaio zincato, guarnizione in Caoutchouc 55 Sh A.
Guarnizione: -CP (a ”cipolla“)
Temperatura d'uso: -40°C / +60°C
Protezione IP: IP 65
Caratteristiche: pressacavo con morsetto antistrappo ed antitorsione integrato, con viti protette all’interno.

ARTICOLO
filetto passo
filetto valore
chiave
mm
ØA est. cavo
min - max
mm
ØB min - max
mm
H1
mm
H2
mm
confezione
pz.
IMOS-CP PG7.4.6PG717/144 - 66 - 919550
IMOS-CP PG7.4.6 LPG717/144 - 66 - 9191550
IMOS-CP PG9.3,5.9PG917/173,5 - 94 - 919650
IMOS-CP PG9.3,5.9 LPG917/173,5 - 94 - 9191550
IMOS-CP PG11.3,5.11PG1120/203,5 - 117 - 1121650
IMOS-CP PG11.3,5.11 LPG1120/203,5 - 117 - 11211550
IMOS-CP PG13.5,5.13PG13,522/225,5 - 1310 - 1321,56,550
IMOS-CP PG13.5,5.13 LPG13,522/225,5 - 1310 - 1321,51550
IMOS-CP PG16.6,5.15PG1624/246,5 - 1510 - 1523,56,550
IMOS-CP PG16.6,5.15 LPG1624/246,5 - 1510 - 1523,51550
IMOS-CP PG21.8.20PG2130/308 - 2013 - 2024720
IMOS-CP PG21.8.20 LPG2130/308 - 2013 - 20241520
IMOS-CP PG29.12,5.29PG2940/4012,5 - 2920 - 2938820
IMOS-CP PG29.12,5.29 LPG2940/4012,5 - 2920 - 29381520
N.B.: se in tabella, nella colonna "chiave", vi sono due dimensioni separate da “ / ” (esempio: 20/24), la prima dimensione corrisponde alla TESTA del pressacavo, mentre la seconda al CORPO. In caso di dimensione unica, essa corrisponde ad entrambe le parti.
