Pressacavi e accessori
Pressacavi industriali
Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

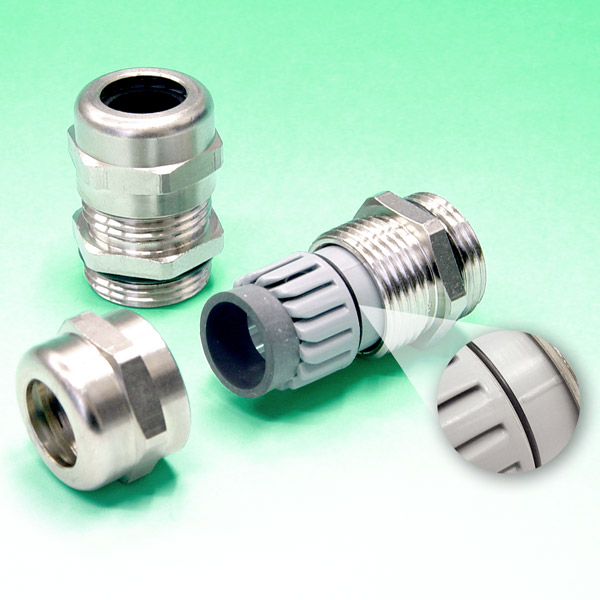

PRESSACAVI IN METALLO CON SERRAGGIO LAMELLARE - SERIE “EZ” (filetto NPT)
Materiale: pressacavo in ottone nichelato, boccola lamellare in poliammide 6 completa di O-Ring, O-Ring in Nitrile 70 Sh A, guarnizione in EPDM.
Guarnizione: -S (per serraggio lamellare)
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 66, IP 68.
Caratteristiche: pressacavi, prodotti in conformità secondo IEC 62444, caratterizzati dalla speciale boccola interna per il serraggio lamellare. La boccola è dotata di nervature antirotazione che si incastrano nelle scanalature interne del pressacavo. Per ottenere una protezione IP 68 anche sul bordo macchina è necessario dotarli di anello O-Ring a sezione piana.
Su richiesta: possono essere forniti in ottone grezzo, in acciaio ed in acciaio inox AISI 316L. Inoltre, possono essere forniti nella versione certificata UL (con NEMA 4X).
Guarnizione: -S (per serraggio lamellare)
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 66, IP 68.
Caratteristiche: pressacavi, prodotti in conformità secondo IEC 62444, caratterizzati dalla speciale boccola interna per il serraggio lamellare. La boccola è dotata di nervature antirotazione che si incastrano nelle scanalature interne del pressacavo. Per ottenere una protezione IP 68 anche sul bordo macchina è necessario dotarli di anello O-Ring a sezione piana.
Su richiesta: possono essere forniti in ottone grezzo, in acciaio ed in acciaio inox AISI 316L. Inoltre, possono essere forniti nella versione certificata UL (con NEMA 4X).
ARTICOLO | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|
| MET-S T38.2,5.7 | NPT | 3/8" | 2,5 - 7 | 17/18 | 23 | 15 | 50 | |
| MET-S T38.4.9,5 | NPT | 3/8" | 4 - 9,5 | 17/18 | 23 | 15 | 50 | |
| MET-S T12.4.10 | NPT | 1/2" | 4 - 10 | 22/23 | 26 | 20 | 50 | |
| MET-S T12.7.13 | NPT | 1/2" | 7 - 13 | 22/23 | 26 | 20 | 50 | |
| MET-S T34.5.13 | NPT | 3/4" | 5 - 13 | 27/28 | 28 | 20 | 20 | |
| MET-S T34.8.16 | NPT | 3/4" | 8 - 16 | 27/28 | 28 | 20 | 20 | |
| MET-S T1.7.17 | NPT | 1" | 7 - 17 | 34/36 | 30 | 25 | 20 | |
| MET-S T1.11.21 | NPT | 1" | 11 - 21 | 34/36 | 30 | 25 | 20 |
