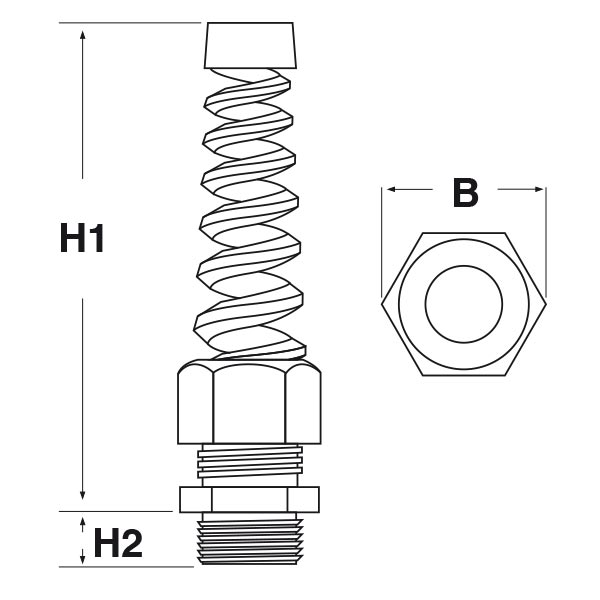

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.
Genera pagina

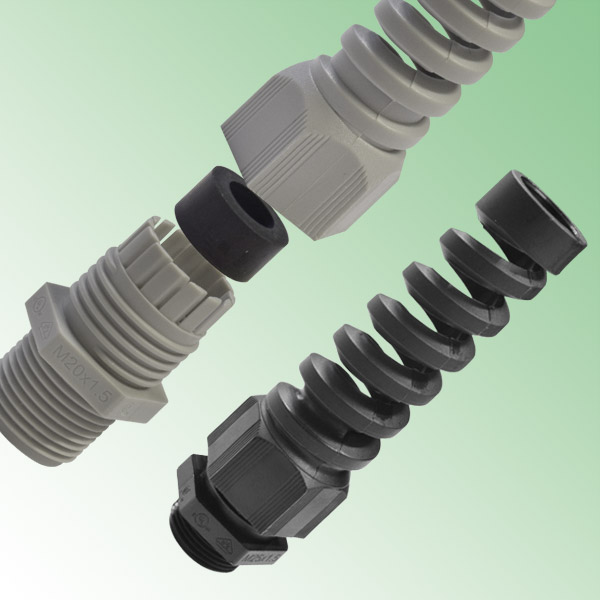

PRESSACAVI IN PLASTICA CON PASSACORDONE - SERIE “EZ” (FILETTO METRICO)

Materiale: pressacavo e O-Ring integrato in poliammide 6, guarnizione in cloroprene.
Colore: grigio chiaro RAL 7035, grigio scuro RAL 7001, nero RAL 9005.
Guarnizione: -S (per serraggio lamellare).
Temperatura d'uso: -20°C / +100°C (con punte fino a +150°C)
Protezione IP: IP 66 / IP 68 (fino a 5 bar), Type 4X (UL 50E).
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: VDE (EN 62444), UL (UL 514B, CSA C22.2 Nr. 18.3-12 e 94.2-15), c-CSA-us (CSA C22.2), DNV GL (EN 62444). Alcune normative potrebbero non coprire tutte le dimensioni; si prega di informarsi presso il nostro ufficio vendite.
Caratteristiche: pressacavi prodotti secondo DIN EN 62444/50262, a serraggio lamellare con passacordone di protezione a spirale; il passacordone integrato permette al cavo ampi movimenti anche continui ed offre un’ottima protezione antivibrazioni. Integrati alla base d'appoggio vi sono degli anelli di tenuta prestampati che fungono da O-Ring; per una tenuta ottimale, però, si consiglia l'utilizzo del controdado e della guarnizione O-Ring a sezione piatta, venduti separatamente. Tutte e tre le colorazioni sono resistenti ai raggi UV (F1 secondo UL 746C). Con filettatura passo Metrico - EN 60423.
Su richiesta: per quantità, possono essere forniti in colore rosso RAL 3020, bianco RAL 9003 o blu RAL 5015. Inoltre, sono disponibili guarnizioni sostitutive multifilari oppure per cavi piatti.

ARTICOLO

colore

filetto passo

filetto valore

Ø est. cavo
min - max
mm

chiave
mm

B
mm

H1
mm

H2
mm

confezione
pz.
PTL-S M1204.2.5grigio RAL 7035Metrico12x1,52 - 51516,6588100
PTL-S M1205.2.5grigio RAL 7001Metrico12x1,52 - 51516,6588100
PTL-S M1206.2.5nero RAL 9005Metrico12x1,52 - 51516,6588100
PTL-S M1204.2.5 L10grigio RAL 7035Metrico12x1,52 - 51516,65810100
PTL-S M1205.2.5 L10grigio RAL 7001Metrico12x1,52 - 51516,65810100
PTL-S M1206.2.5 L10nero RAL 9005Metrico12x1,52 - 51516,65810100
PTL-S M1204.2.5 L15grigio RAL 7035Metrico12x1,52 - 51516,65815100
PTL-S M1205.2.5 L15grigio RAL 7001Metrico12x1,52 - 51516,65815100
PTL-S M1206.2.5 L15nero RAL 9005Metrico12x1,52 - 51516,65815100
PTL-S M1204.3.6,5grigio RAL 7035Metrico12x1,53 - 6,51516,6588100
PTL-S M1205.3.6,5grigio RAL 7001Metrico12x1,53 - 6,51516,6588100
PTL-S M1206.3.6,5nero RAL 9005Metrico12x1,53 - 6,51516,6588100
PTL-S M1204.3.6,5 L10grigio RAL 7035Metrico12x1,53 - 6,51516,65810100
PTL-S M1205.3.6,5 L10grigio RAL 7001Metrico12x1,53 - 6,51516,65810100
PTL-S M1206.3.6,5 L10nero RAL 9005Metrico12x1,53 - 6,51516,65810100
PTL-S M1204.3.6,5 L15grigio RAL 7035Metrico12x1,53 - 6,51516,65815100
PTL-S M1205.3.6,5 L15grigio RAL 7001Metrico12x1,53 - 6,51516,65815100
PTL-S M1206.3.6,5 L15nero RAL 9005Metrico12x1,53 - 6,51516,65815100
PTL-S M1604.3.7 L10grigio RAL 7035Metrico16x1,53 - 72225,183,21050
PTL-S M1605.3.7 L10grigio RAL 7001Metrico16x1,53 - 72225,183,21050
PTL-S M1606.3.7 L10nero RAL 9005Metrico16x1,53 - 72225,183,21050
PTL-S M1604.3.7 L15grigio RAL 7035Metrico16x1,53 - 72225,183,21550
PTL-S M1605.3.7 L15grigio RAL 7001Metrico16x1,53 - 72225,183,21550
PTL-S M1606.3.7 L15nero RAL 9005Metrico16x1,53 - 72225,183,21550
PTL-S M1604.5.10 L10grigio RAL 7035Metrico16x1,55 - 102225,183,21050
PTL-S M1605.5.10 L10grigio RAL 7001Metrico16x1,55 - 102225,183,21050
PTL-S M1606.5.10 L10nero RAL 9005Metrico16x1,55 - 102225,183,21050
PTL-S M1604.5.10 L15grigio RAL 7035Metrico16x1,55 - 102225,183,21550
PTL-S M1605.5.10 L15grigio RAL 7001Metrico16x1,55 - 102225,183,21550
PTL-S M1606.5.10 L15nero RAL 9005Metrico16x1,55 - 102225,183,21550
PTL-S M2004.5.9 L10grigio RAL 7035Metrico20x1,55 - 92427,696,51050
PTL-S M2005.5.9 L10grigio RAL 7001Metrico20x1,55 - 92427,696,51050
PTL-S M2006.5.9 L10nero RAL 9005Metrico20x1,55 - 92427,696,51050
PTL-S M2004.5.9 L15grigio RAL 7035Metrico20x1,55 - 92427,696,51550
PTL-S M2005.5.9 L15grigio RAL 7001Metrico20x1,55 - 92427,696,51550
PTL-S M2006.5.9 L15nero RAL 9005Metrico20x1,55 - 92427,696,51550
PTL-S M2004.6.12 L10grigio RAL 7035Metrico20x1,56 - 122427,696,51050
PTL-S M2005.6.12 L10grigio RAL 7001Metrico20x1,56 - 122427,696,51050
PTL-S M2006.6.12 L10nero RAL 9005Metrico20x1,56 - 122427,696,51050
PTL-S M2004.6.12 L15grigio RAL 7035Metrico20x1,56 - 122427,696,51550
PTL-S M2005.6.12 L15grigio RAL 7001Metrico20x1,56 - 122427,696,51550
PTL-S M2006.6.12 L15nero RAL 9005Metrico20x1,56 - 122427,696,51550
PTL-S M2004.7.12 L10grigio RAL 7035Metrico20x1,57 - 122730,5106,41050
PTL-S M2005.7.12 L10grigio RAL 7001Metrico20x1,57 - 122730,5106,41050
PTL-S M2006.7.12 L10nero RAL 9005Metrico20x1,57 - 122730,5106,41050
PTL-S M2004.7.12 L15grigio RAL 7035Metrico20x1,57 - 122730,5106,41550
PTL-S M2005.7.12 L15grigio RAL 7001Metrico20x1,57 - 122730,5106,41550
PTL-S M2006.7.12 L15nero RAL 9005Metrico20x1,57 - 122730,5106,41550
PTL-S M2004.10.14 L10grigio RAL 7035Metrico20x1,510 - 142730,5106,41050
PTL-S M2005.10.14 L10grigio RAL 7001Metrico20x1,510 - 142730,5106,41050
PTL-S M2006.10.14 L10nero RAL 9005Metrico20x1,510 - 142730,5106,41050
PTL-S M2004.10.14 L15grigio RAL 7035Metrico20x1,510 - 142730,5106,41550
PTL-S M2005.10.14 L15grigio RAL 7001Metrico20x1,510 - 142730,5106,41550
PTL-S M2006.10.14 L15nero RAL 9005Metrico20x1,510 - 142730,5106,41550
PTL-S M2504.9.16 L10grigio RAL 7035Metrico25x1,59 - 163337,8118,91025
PTL-S M2505.9.16 L10grigio RAL 7001Metrico25x1,59 - 163337,8118,91025
PTL-S M2506.9.16 L10nero RAL 9005Metrico25x1,59 - 163337,8118,91025
PTL-S M2504.9.16 L15grigio RAL 7035Metrico25x1,59 - 163337,8118,91525
PTL-S M2505.9.16 L15grigio RAL 7001Metrico25x1,59 - 163337,8118,91525
PTL-S M2506.9.16 L15nero RAL 9005Metrico25x1,59 - 163337,8118,91525
PTL-S M2504.13.18 L10grigio RAL 7035Metrico25x1,513 - 183337,8118,91025
PTL-S M2505.13.18 L10grigio RAL 7001Metrico25x1,513 - 183337,8118,91025
PTL-S M2506.13.18 L10nero RAL 9005Metrico25x1,513 - 183337,8118,91025
PTL-S M2504.13.18 L15grigio RAL 7035Metrico25x1,513 - 183337,8118,91525
PTL-S M2505.13.18 L15grigio RAL 7001Metrico25x1,513 - 183337,8118,91525
PTL-S M2506.13.18 L15nero RAL 9005Metrico25x1,513 - 183337,8118,91525
