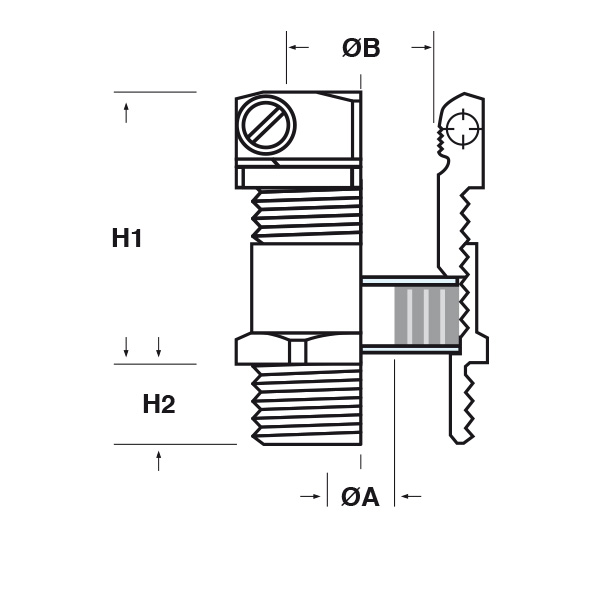

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.
PRESSACAVI IN METALLO CON MORSETTO ANTISTRAPPO E BORDO ARROTONDATO - SERIE “EZ” (FILETTO metrico)
Materiale: pressacavo in ottone nichelato, rondelle in acciaio zincato, guarnizione in neoprene 55 Sh A.
Guarnizione: -CPN (a ”cipolla“)
Temperatura d'uso: -25°C / +100°C
Protezione IP: IP 65
Caratteristiche: pressacavi con bordo arrotondato in testa e con morsetto antistrappo ed antitorsione. Si distinguono per il funzionamento concentrico del morsetto che mantiene il cavo centrato nel pressacavo.
Su richiesta: pressacavi con guarnizione a “cipolla” in Caoutchouc (-40°C / +60°C) e filetto corto (esempio: MOS-CP M...).
Guarnizione: -CPN (a ”cipolla“)
Temperatura d'uso: -25°C / +100°C
Protezione IP: IP 65
Caratteristiche: pressacavi con bordo arrotondato in testa e con morsetto antistrappo ed antitorsione. Si distinguono per il funzionamento concentrico del morsetto che mantiene il cavo centrato nel pressacavo.
Su richiesta: pressacavi con guarnizione a “cipolla” in Caoutchouc (-40°C / +60°C) e filetto corto (esempio: MOS-CP M...).
ARTICOLO | filetto passo | filetto valore | chiave mm | ØA est. cavo min - max mm | ØB min - max mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| MOS-CPN M12.4.6 | Metrico | 12x1,5 | 16/14 | 4 - 6 | 5,5 - 7,5 | 22 | 7 | 50 | |
| MOS-CPN M12.4.6 L | Metrico | 12x1,5 | 16/14 | 4 - 6 | 5,5 - 7,5 | 22 | 15 | 50 | |
| MOS-CPN M16.2.9 | Metrico | 16x1,5 | 19/18 | 2 - 9 | 6,5 - 9,5 | 27 | 7 | 50 | |
| MOS-CPN M16.2.9 L | Metrico | 16x1,5 | 19/18 | 2 - 9 | 6,5 - 9,5 | 27 | 15 | 50 | |
| MOS-CPN M16.4.11 | Metrico | 16x1,5 | 22/20 | 4 - 11 | 7,5 - 11,5 | 27 | 7 | 50 | |
| MOS-CPN M16.4.11 L | Metrico | 16x1,5 | 22/20 | 4 - 11 | 7,5 - 11,5 | 27 | 15 | 50 | |
| MOS-CPN M16.4,5.12 | Metrico | 16x1,5 | 24/22 | 4,5 - 12 | 8,5 - 13,5 | 28 | 7 | 50 | |
| MOS-CPN M16.4,5.12 L | Metrico | 16x1,5 | 24/22 | 4,5 - 12 | 8,5 - 13,5 | 28 | 15 | 50 | |
| MOS-CPN M20.4.11 | Metrico | 20x1,5 | 22/22 | 4 - 11 | 7,5 - 11,5 | 27 | 7 | 50 | |
| MOS-CPN M20.4.11 L | Metrico | 20x1,5 | 22/22 | 4 - 11 | 7,5 - 11,5 | 27 | 15 | 50 | |
| MOS-CPN M20.4,5.12 | Metrico | 20x1,5 | 24/22 | 4,5 - 12 | 8,5 - 13,5 | 32 | 7 | 50 | |
| MOS-CPN M20.4,5.12 L | Metrico | 20x1,5 | 24/22 | 4,5 - 12 | 8,5 - 13,5 | 32 | 15 | 50 | |
| MOS-CPN M20.5,5.14,5 | Metrico | 20x1,5 | 27/24 | 5,5 - 14,5 | 10,5 - 16,5 | 27 | 7 | 50 | |
| MOS-CPN M20.5,5.14,5 L | Metrico | 20x1,5 | 27/24 | 5,5 - 14,5 | 10,5 - 16,5 | 27 | 15 | 50 | |
| MOS-CPN M25.5,5.14,5 | Metrico | 25x1,5 | 27/27 | 5,5 - 14,5 | 10,5 - 16,5 | 32 | 8 | 20 | |
| MOS-CPN M25.5,5.14,5 L | Metrico | 25x1,5 | 27/27 | 5,5 - 14,5 | 10,5 - 16,5 | 32 | 15 | 20 | |
| MOS-CPN M32.8.19 | Metrico | 32x1,5 | 33/34 | 8 - 19 | 12 - 20,5 | 34,5 | 8,5 | 20 | |
| MOS-CPN M32.8.19 L | Metrico | 32x1,5 | 33/34 | 8 - 19 | 12 - 20,5 | 34,5 | 15 | 20 | |
| MOS-CPN M32.12.27 | Metrico | 32x1,5 | 42/40 | 12 - 27 | 19 - 29,5 | 37,5 | 8,5 | 20 | |
| MOS-CPN M32.12.27 L | Metrico | 32x1,5 | 42/40 | 12 - 27 | 19 - 29,5 | 37,5 | 15 | 20 | |
| MOS-CPN M40.12.27 | Metrico | 40x1,5 | 42/42 | 12 - 27 | 19 - 29,5 | 36,5 | 8,5 | 20 | |
| MOS-CPN M40.12.27 L | Metrico | 40x1,5 | 42/42 | 12 - 27 | 19 - 29,5 | 36,5 | 15 | 20 | |
| MOS-CPN M50.22.33 | Metrico | 50x1,5 | 52/52 | 22 - 33 | 24 - 36,5 | 40,5 | 9,5 | 10 | |
| MOS-CPN M50.22.33 L | Metrico | 50x1,5 | 52/52 | 22 - 33 | 24 - 36,5 | 40,5 | 15 | 10 | |
| MOS-CPN M50.25.40 | Metrico | 50x1,5 | 60/58 | 25 - 40 | 33 - 42,5 | 44,5 | 9,5 | 10 | |
| MOS-CPN M50.25.40 L | Metrico | 50x1,5 | 60/58 | 25 - 40 | 33 - 42,5 | 44,5 | 15 | 10 | |
| MOS-CPN M63.25.40 | Metrico | 63x1,5 | 60/65 | 25 - 40 | 33 - 42,5 | 44,5 | 10,5 | 5 | |
| MOS-CPN M63.25.40 L | Metrico | 63x1,5 | 60/65 | 25 - 40 | 33 - 42,5 | 44,5 | 15 | 5 | |
| MOS-CPN M63.30.45 | Metrico | 63x1,5 | 64/65 | 30 - 45 | 36 - 47,5 | 45,5 | 10,5 | 5 | |
| MOS-CPN M63.30.45 L | Metrico | 63x1,5 | 64/65 | 30 - 45 | 36 - 47,5 | 45,5 | 15 | 5 | |
| MOS-CPN M75.30.45 | Metrico | 75x1,5 | 64/80 | 30 - 45 | 36 - 47,5 | 44,5 | 11,5 | 1 | |
| MOS-CPN M75.30.45 L | Metrico | 75x1,5 | 64/80 | 30 - 45 | 36 - 47,5 | 44,5 | 15 | 1 |
