Pressacavi e accessori
Pressacavi industriali

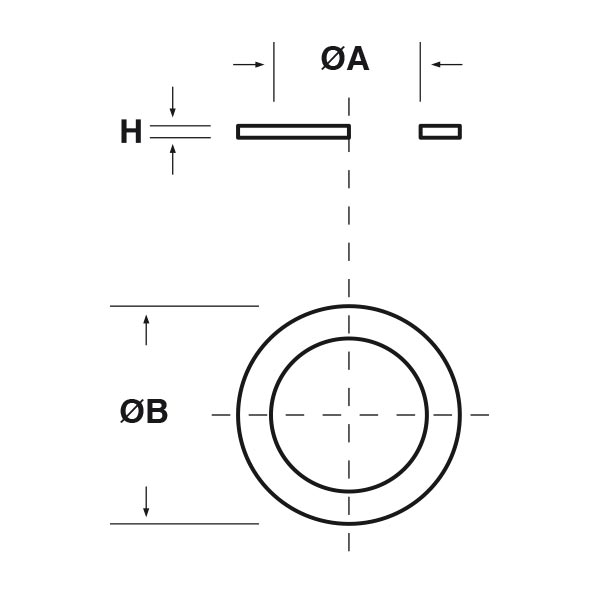

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

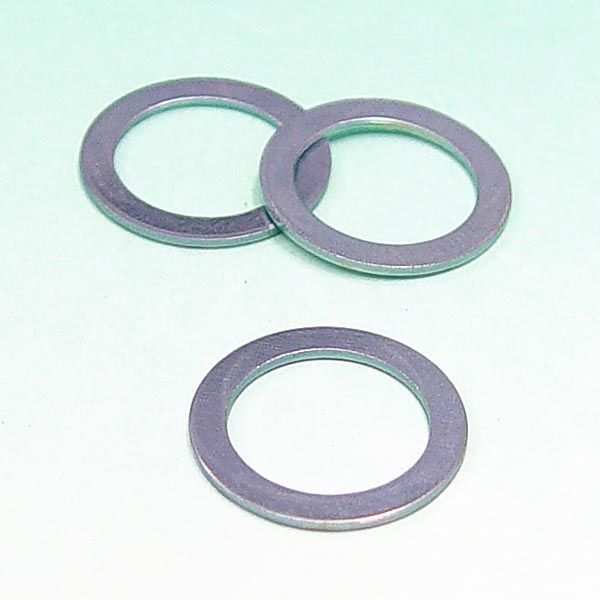

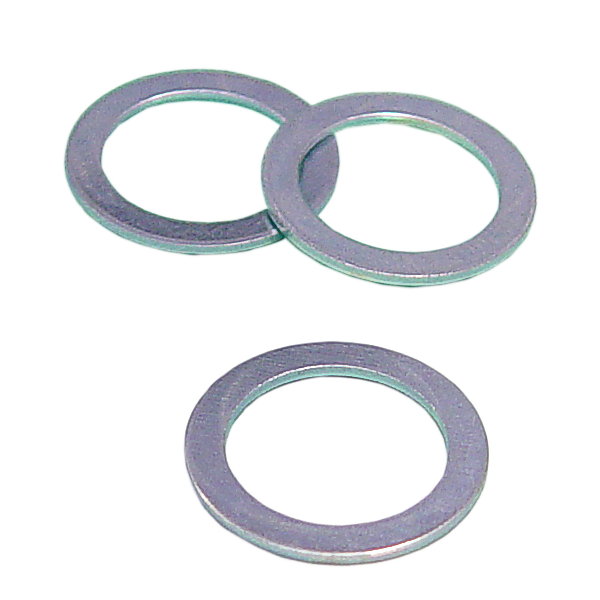

RONDELLE DI STABILITA’ IN METALLO
Materiale: acciaio zincato.
Caratteristiche: queste rondelle vengono inserite all’interno dei pressacavi, sia in metallo che in plastica, per migliorare la stabilità della guarnizione interna.
Su richiesta: per quantità, possono essere realizzate rondelle su dimensione a scelta e nel materiale richiesto.
Caratteristiche: queste rondelle vengono inserite all’interno dei pressacavi, sia in metallo che in plastica, per migliorare la stabilità della guarnizione interna.
Su richiesta: per quantità, possono essere realizzate rondelle su dimensione a scelta e nel materiale richiesto.
ARTICOLO | ØA mm | ØB mm | H mm | per pressacavo con filetto: PG | confezione pz. | |
|---|---|---|---|---|---|---|
| GRA 11.8.1 | 8,05-8,3 | 10,8-11,23 | 1 ±0,07 | 7 | - | |
| GRA 13.10.1 | 10-10,2 | 13,45-13,8 | 1 ±0,07 | 9 | - | |
| GRA 17.12.1 | 11,93-12,2 | 16,7-17,13 | 1 ±0,07 | 11 | - | |
| GRA 18.14.1 | 14-14,2 | 18,5-18,8 | 1 ±0,07 | 13,5 | - | |
| GRA 21.16.1 | 16-16,43 | 20,6-21 | 1 ±0,07 | 16 | - | |
| GRA 26.21.1 | 21-21,3 | 26,3-26,6 | 1 ±0,07 | 21 | - | |
| GRA 35.30.1 | 30-30,2 | 34,7-35,2 | 1 ±0,07 | 29 | - | |
| GRA 45.38.1 | 38,1-38,45 | 44,81-45,2 | 1 ±0,07 | 36 | - | |
| GRA 52.43.1 | 43-43,45 | 51,9-52,23 | 1 ±0,07 | 42 | - | |
| GRA 57.48.1 | 47,8-48,25 | 56,77-57,3 | 1 ±0,07 | 48 | - |
