Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

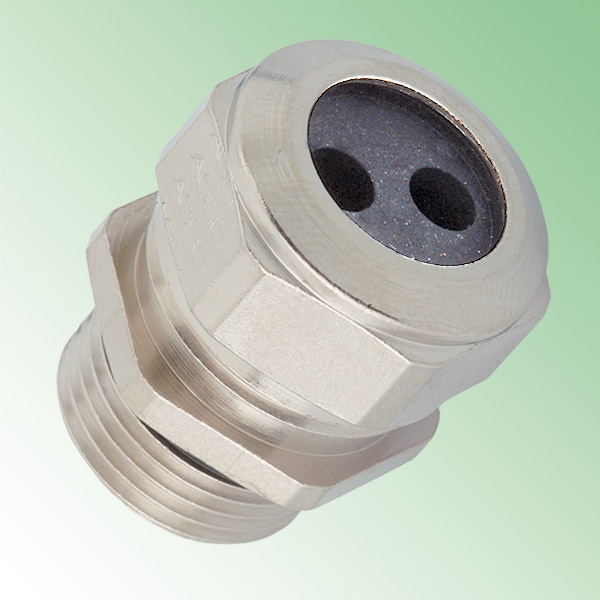

PRESSACAVI IN METALLO “PROGRESS” MULTIFILARI - SERIE “AGRO” (FILETTO PG)
Materiale: pressacavo in ottone nichelato, guarnizione in TPE, O-Ring in NBR.
Guarnizione: -MFP (a “fungo” multifilare con fori aperti).
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 68
Normative e Certificazioni: EAC.
Caratteristiche: pressacavi multifilari serie Agro, tipo “Progress”, di grande qualità. L’eccellente tecnologia di compressione della guarnizione garantisce un’efficace tenuta stagna ed una massima tenuta allo strappo, anche in presenza di vibrazioni. Per impedire la torsione, la guarnizione è dotata di nervature antirotazione che si incastrano nelle scanalature interne del pressacavo. Questi pressacavi sono disponibili con guarnizione interna corta ad un elemento.
Su richiesta: possono essere forniti con filetti in altre lunghezze e possono essere realizzate guarnizioni personalizzate. Inoltre, i pressacavi sono fornibili in una speciale versione con guarnizione in TPE modificato e certificata secondo la normativa ferroviaria EN 45545.
Guarnizione: -MFP (a “fungo” multifilare con fori aperti).
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 68
Normative e Certificazioni: EAC.
Caratteristiche: pressacavi multifilari serie Agro, tipo “Progress”, di grande qualità. L’eccellente tecnologia di compressione della guarnizione garantisce un’efficace tenuta stagna ed una massima tenuta allo strappo, anche in presenza di vibrazioni. Per impedire la torsione, la guarnizione è dotata di nervature antirotazione che si incastrano nelle scanalature interne del pressacavo. Questi pressacavi sono disponibili con guarnizione interna corta ad un elemento.
Su richiesta: possono essere forniti con filetti in altre lunghezze e possono essere realizzate guarnizioni personalizzate. Inoltre, i pressacavi sono fornibili in una speciale versione con guarnizione in TPE modificato e certificata secondo la normativa ferroviaria EN 45545.
ARTICOLO | filetto passo | filetto valore | n. fori | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| 1310.09.2.030 | PG | 9 | 2 | 2 - 3 | 18 | 22 | 6 | 50 | |
| 1311.09.2.030 | PG | 9 | 2 | 2 - 3 | 18 | 22 | 10 | 50 | |
| 1310.09.2.040 | PG | 9 | 2 | 2,5 - 4 | 18 | 22 | 6 | 50 | |
| 1311.09.2.040 | PG | 9 | 2 | 2,5 - 4 | 18 | 22 | 10 | 50 | |
| 1310.09.2.050 | PG | 9 | 2 | 3,5 - 5 | 18 | 22 | 6 | 50 | |
| 1311.09.2.050 | PG | 9 | 2 | 3,5 - 5 | 18 | 22 | 10 | 50 | |
| 1310.11.2.050 | PG | 11 | 2 | 3,5 - 5 | 21 | 21 | 6 | 50 | |
| 1310.11.3.050 | PG | 11 | 3 | 3,5 - 5 | 21 | 21 | 6 | 50 | |
| 1311.11.2.050 | PG | 11 | 2 | 3,5 - 5 | 21 | 21 | 10 | 50 | |
| 1311.11.3.050 | PG | 11 | 3 | 3,5 - 5 | 21 | 21 | 10 | 50 | |
| 1310.11.2.060 | PG | 11 | 2 | 4,5 - 6 | 21 | 21 | 6 | 50 | |
| 1311.11.2.060 | PG | 11 | 2 | 4,5 - 6 | 21 | 21 | 10 | 50 | |
| 1310.11.2.075 | PG | 11 | 2 | 5,5 - 7,5 | 24 | 23 | 6 | 50 | |
| 1311.11.2.075 | PG | 11 | 2 | 5,5 - 7,5 | 24 | 23 | 10 | 50 | |
| 1310.13.2.050 | PG | 13,5 | 2 | 3,5 - 5 | 24 | 23 | 6 | 50 | |
| 1310.13.3.050 | PG | 13,5 | 3 | 3,5 - 5 | 24 | 23 | 6 | 50 | |
| 1310.13.4.050 | PG | 13,5 | 4 | 3,5 - 5 | 24 | 23 | 6 | 50 | |
| 1311.13.2.050 | PG | 13,5 | 2 | 3,5 - 5 | 24 | 23 | 10 | 50 | |
| 1311.13.3.050 | PG | 13,5 | 3 | 3,5 - 5 | 24 | 23 | 10 | 50 | |
| 1311.13.4.050 | PG | 13,5 | 4 | 3,5 - 5 | 24 | 23 | 10 | 50 | |
| 1310.13.2.060 | PG | 13,5 | 2 | 4,5 - 6 | 24 | 23 | 6 | 50 | |
| 1310.13.3.060 | PG | 13,5 | 3 | 4,5 - 6 | 24 | 23 | 6 | 50 | |
| 1310.13.4.060 | PG | 13,5 | 4 | 4,5 - 6 | 24 | 23 | 6 | 50 | |
| 1311.13.2.060 | PG | 13,5 | 2 | 4,5 - 6 | 24 | 23 | 10 | 50 | |
| 1311.13.3.060 | PG | 13,5 | 3 | 4,5 - 6 | 24 | 23 | 10 | 50 | |
| 1311.13.4.060 | PG | 13,5 | 4 | 4,5 - 6 | 24 | 23 | 10 | 50 | |
| 1310.13.3.065 | PG | 13,5 | 3 | 5,2 - 6,5 | 24 | 23 | 6 | 50 | |
| 1311.13.3.065 | PG | 13,5 | 3 | 5,2 - 6,5 | 24 | 23 | 10 | 50 | |
| 1310.13.2.075 | PG | 13,5 | 2 | 5,5 - 7,5 | 24 | 23 | 6 | 50 | |
| 1311.13.2.075 | PG | 13,5 | 2 | 5,5 - 7,5 | 24 | 23 | 10 | 50 | |
| 1310.16.2.050 | PG | 16 | 2 | 3,5 - 5 | 24 | 23 | 6 | 50 | |
| 1310.16.3.050 | PG | 16 | 3 | 3,5 - 5 | 24 | 23 | 6 | 50 | |
| 1310.16.4.050 | PG | 16 | 4 | 3,5 - 5 | 24 | 23 | 6 | 50 | |
| 1311.16.2.050 | PG | 16 | 2 | 3,5 - 5 | 24 | 23 | 10 | 50 | |
| 1311.16.3.050 | PG | 16 | 3 | 3,5 - 5 | 24 | 23 | 10 | 50 | |
| 1311.16.4.050 | PG | 16 | 4 | 3,5 - 5 | 24 | 23 | 10 | 50 | |
| 1310.16.2.060 | PG | 16 | 2 | 4,5 - 6 | 24 | 23 | 6 | 50 | |
| 1310.16.3.060 | PG | 16 | 3 | 4,5 - 6 | 24 | 23 | 6 | 50 | |
| 1310.16.4.060 | PG | 16 | 4 | 4,5 - 6 | 24 | 23 | 6 | 50 | |
| 1311.16.2.060 | PG | 16 | 2 | 4,5 - 6 | 24 | 23 | 10 | 50 | |
| 1311.16.3.060 | PG | 16 | 3 | 4,5 - 6 | 24 | 23 | 10 | 50 | |
| 1311.16.4.060 | PG | 16 | 4 | 4,5 - 6 | 24 | 23 | 10 | 50 | |
| 1310.16.3.070 | PG | 16 | 3 | 5 - 7 | 30 | 28 | 6 | 25 | |
| 1311.16.3.070 | PG | 16 | 3 | 5 - 7 | 30 | 28 | 10 | 25 | |
| 1310.16.4.070 | PG | 16 | 4 | 5,5 - 7 | 30 | 28 | 6 | 25 | |
| 1311.16.4.070 | PG | 16 | 4 | 5,5 - 7 | 30 | 28 | 10 | 25 | |
| 1310.16.2.075 | PG | 16 | 2 | 5,5 - 7,5 | 24 | 23 | 6 | 50 | |
| 1311.16.2.075 | PG | 16 | 2 | 5,5 - 7,5 | 24 | 23 | 10 | 50 | |
| 1310.16.2.090 | PG | 16 | 2 | 6,7 - 9 | 30 | 28 | 6 | 25 | |
| 1311.16.2.090 | PG | 16 | 2 | 6,7 - 9 | 30 | 28 | 10 | 25 | |
| 1310.21.6.060 | PG | 21 | 6 | 4,8 - 6 | 30 | 28 | 7,5 | 25 | |
| 1311.21.6.060 | PG | 21 | 6 | 4,8 - 6 | 30 | 28 | 12 | 25 | |
| 1310.21.2.070 | PG | 21 | 2 | 5 - 7 | 30 | 28 | 7,5 | 25 | |
| 1311.21.2.070 | PG | 21 | 2 | 5 - 7 | 30 | 28 | 12 | 25 | |
| 1310.21.3.070 | PG | 21 | 3 | 5,5 - 7 | 30 | 28 | 7,5 | 25 | |
| 1310.21.4.070 | PG | 21 | 4 | 5,5 - 7 | 30 | 28 | 7,5 | 25 | |
| 1311.21.3.070 | PG | 21 | 3 | 5,5 - 7 | 30 | 28 | 12 | 25 | |
| 1311.21.4.070 | PG | 21 | 4 | 5,5 - 7 | 30 | 28 | 12 | 25 | |
| 1310.21.6.070 | PG | 21 | 6 | 5,8 - 7 | 36 | 28 | 7,5 | 25 | |
| 1311.21.6.070 | PG | 21 | 6 | 5,8 - 7 | 36 | 28 | 12 | 25 | |
| 1310.21.2.090 | PG | 21 | 2 | 6,7 - 9 | 30 | 28 | 7,5 | 25 | |
| 1311.21.2.090 | PG | 21 | 2 | 6,7 - 9 | 30 | 28 | 12 | 25 | |
| 1310.21.3.090 | PG | 21 | 3 | 6,8 - 9 | 30 | 28 | 7,5 | 25 | |
| 1311.21.3.090 | PG | 21 | 3 | 6,8 - 9 | 30 | 28 | 12 | 25 | |
| 1310.21.4.090 | PG | 21 | 4 | 7 - 9 | 36 | 28 | 7,5 | 25 | |
| 1311.21.4.090 | PG | 21 | 4 | 7 - 9 | 36 | 28 | 12 | 25 | |
| 1310.21.2.100 | PG | 21 | 2 | 7,7 - 10 | 30 | 28 | 7,5 | 25 | |
| 1311.21.2.100 | PG | 21 | 2 | 7,7 - 10 | 30 | 28 | 12 | 25 | |
| 1310.21.3.105 | PG | 21 | 3 | 8,5 - 10,5 | 36 | 28 | 7,5 | 25 | |
| 1311.21.3.105 | PG | 21 | 3 | 8,5 - 10,5 | 36 | 28 | 12 | 25 | |
| 1310.21.2.115 | PG | 21 | 2 | 9 - 11,5 | 36 | 28 | 7,5 | 25 | |
| 1311.21.2.115 | PG | 21 | 2 | 9 - 11,5 | 36 | 28 | 12 | 25 | |
| 1310.29.3.090 | PG | 29 | 3 | 7,5 - 9 | 38 | 28 | 8 | 25 | |
| 1311.29.3.090 | PG | 29 | 3 | 7,5 - 9 | 38 | 28 | 12 | 25 |
