Pressacavi e accessori
Pressacavi industriali

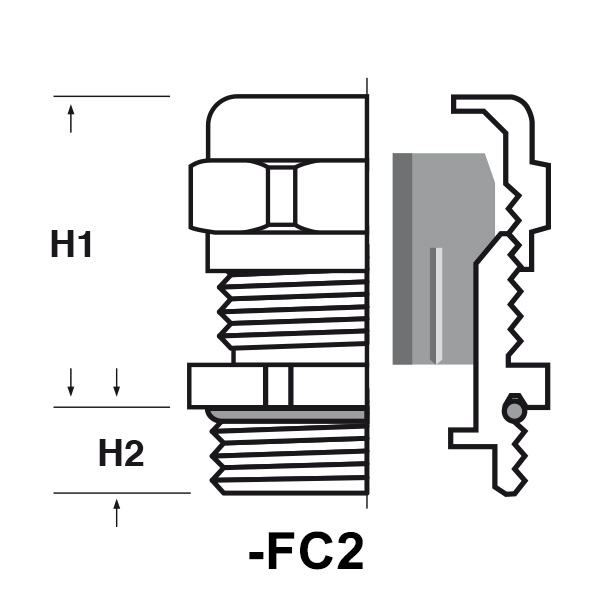

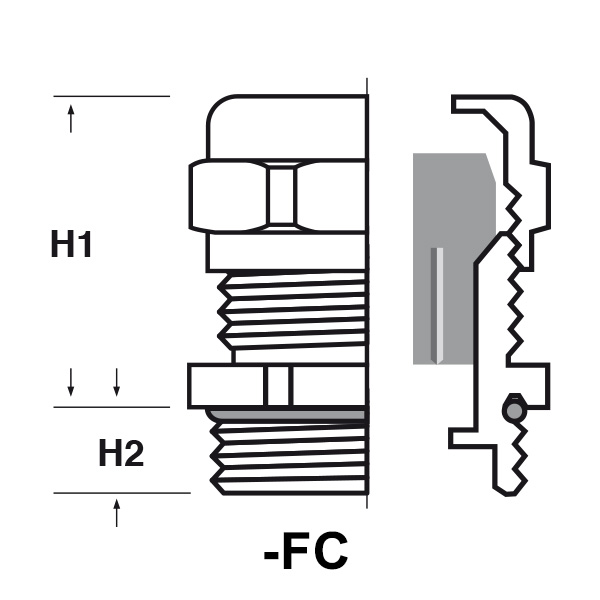

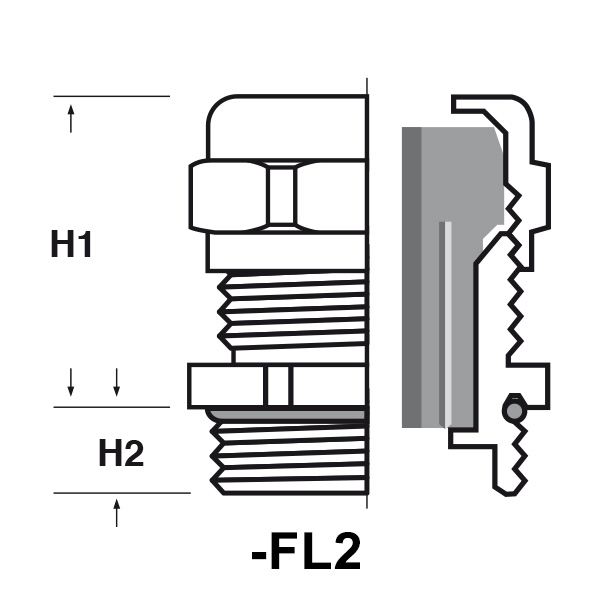

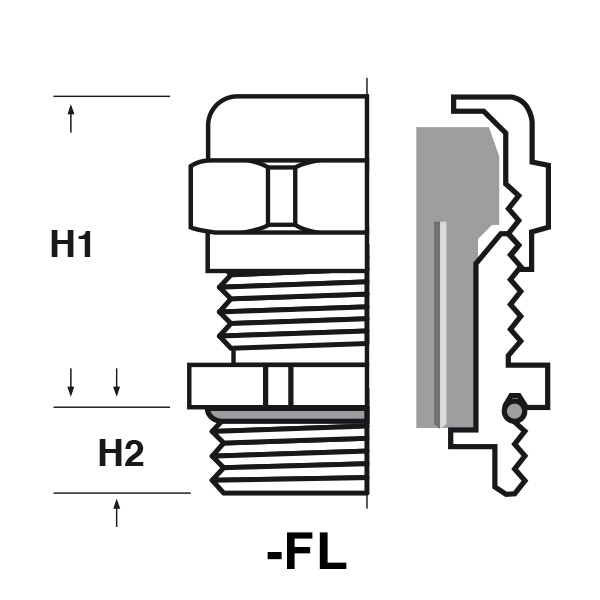

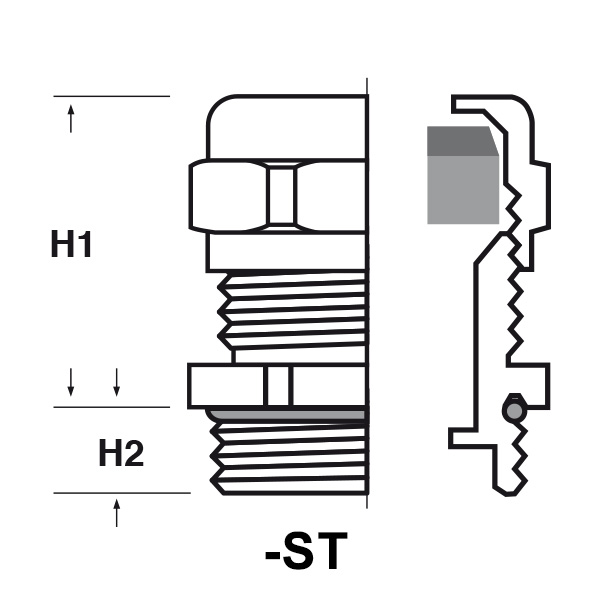

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

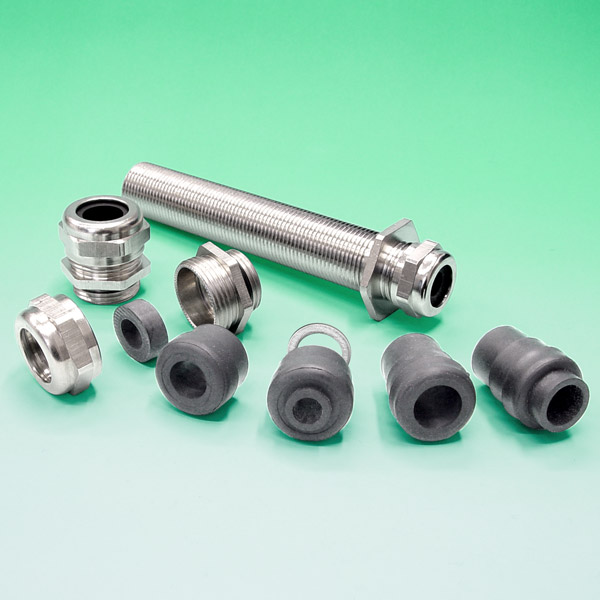

PRESSACAVI IN METALLO CON AMPIA GAMMA DI GUARNIZIONI - SERIE “EZ” (filetto metrico)
Materiale: pressacavo in ottone nichelato, O-Ring in nitrile 70 Sh A, rondella (per pressacavo con guarnizione -FC2) in acciaio zincato, guarnizioni in elastomero.
Guarnizione: -ST (standard), -FC (a “fungo” corta), -FC2 (a “fungo” corta e a due elementi), -FL (a “fungo” lunga), -FL2 (a “fungo” lunga e a due elementi).
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: pressacavo disponibile con un’ampia gamma di guarnizioni, proposto anche con filettatura sia di lunghezza maggiore sia di lunghezza extra-long per adattarsi a pareti molto spessorate, completo di anello O-Ring.
Guarnizione: -ST (standard), -FC (a “fungo” corta), -FC2 (a “fungo” corta e a due elementi), -FL (a “fungo” lunga), -FL2 (a “fungo” lunga e a due elementi).
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: pressacavo disponibile con un’ampia gamma di guarnizioni, proposto anche con filettatura sia di lunghezza maggiore sia di lunghezza extra-long per adattarsi a pareti molto spessorate, completo di anello O-Ring.
ARTICOLO | guarnizione | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| VAR-ST M12.2.3 | -ST | Metrico | 12x1,5 | 2 - 3 | 14/14 | 16 | 7 | 50 | |
| VAR-ST M12.2.3 L | -ST | Metrico | 12x1,5 | 2 - 3 | 14/14 | 16 | 13 | 50 | |
| VAR-ST M12.4.6,5 | -ST | Metrico | 12x1,5 | 4 - 6,5 | 14/14 | 16 | 7 | 50 | |
| VAR-ST M12.4.6,5 L | -ST | Metrico | 12x1,5 | 4 - 6,5 | 14/14 | 16 | 13 | 50 | |
| VAR-FC M12.4.7 | -FC | Metrico | 12x1,5 | 4 - 7 | 14/14 | 16 | 7 | 50 | |
| VAR-FC M12.4.7 L | -FC | Metrico | 12x1,5 | 4 - 7 | 14/14 | 16 | 13 | 50 | |
| VAR-FC2 M16.5.12 | -FC2 | Metrico | 16x1,5 | 5 - 12 | 20/20 | 17,5 | 7 | 50 | |
| VAR-FC2 M16.5.12 L | -FC2 | Metrico | 16x1,5 | 5 - 12 | 20/20 | 17,5 | 13 | 50 | |
| VAR-FC2 M16.5.12 L30 | -FC2 | Metrico | 16x1,5 | 5 - 12 | 20/24 | 18 | 30 | 50 | |
| VAR-FC2 M16.5.12 L50 | -FC2 | Metrico | 16x1,5 | 5 - 12 | 20/24 | 18 | 50 | 50 | |
| VAR-FC2 M16.5.12 L60 | -FC2 | Metrico | 16x1,5 | 5 - 12 | 20/24 | 18 | 60 | 50 | |
| VAR-FC2 M16.5.12 L100 | -FC2 | Metrico | 16x1,5 | 5 - 12 | 20/24 | 18 | 100 | 50 | |
| VAR-ST M16.5.7 | -ST | Metrico | 16x1,5 | 5 - 7 | 17/17 | 17,5 | 7 | 50 | |
| VAR-ST M16.5.7 L | -ST | Metrico | 16x1,5 | 5 - 7 | 17/17 | 17,5 | 13 | 50 | |
| VAR-ST M16.6.8 | -ST | Metrico | 16x1,5 | 6 - 8 | 17/17 | 17,5 | 7 | 50 | |
| VAR-ST M16.6.8 L | -ST | Metrico | 16x1,5 | 6 - 8 | 17/17 | 17,5 | 13 | 50 | |
| VAR-ST M16.7.10 | -ST | Metrico | 16x1,5 | 7 - 10 | 17/17 | 17,5 | 7 | 50 | |
| VAR-FC M16.7.10 | -FC | Metrico | 16x1,5 | 7 - 10 | 17/17 | 17,5 | 7 | 50 | |
| VAR-ST M16.7.10 L | -ST | Metrico | 16x1,5 | 7 - 10 | 17/17 | 17,5 | 13 | 50 | |
| VAR-FC M16.7.10 L | -FC | Metrico | 16x1,5 | 7 - 10 | 17/17 | 17,5 | 13 | 50 | |
| VAR-FC M20.10.15 | -FC | Metrico | 20x1,5 | 10 - 15 | 24/24 | 22 | 7 | 50 | |
| VAR-FC M20.10.15 L | -FC | Metrico | 20x1,5 | 10 - 15 | 24/24 | 22 | 13 | 50 | |
| VAR-FC M20.6,5.10,5 | -FC | Metrico | 20x1,5 | 6,5 - 10,5 | 24/24 | 22 | 7 | 50 | |
| VAR-FC M20.6,5.10,5 L | -FC | Metrico | 20x1,5 | 6,5 - 10,5 | 24/24 | 22 | 13 | 50 | |
| VAR-FC2 M20.7.15 | -FC2 | Metrico | 20x1,5 | 7 - 15 | 24/24 | 22 | 7 | 50 | |
| VAR-FC2 M20.7.15 L | -FC2 | Metrico | 20x1,5 | 7 - 15 | 24/24 | 22 | 13 | 50 | |
| VAR-FC2 M20.7.15 L30 | -FC2 | Metrico | 20x1,5 | 7 - 15 | 24/28 | 20,5 | 30 | 50 | |
| VAR-FC2 M20.7.15 L50 | -FC2 | Metrico | 20x1,5 | 7 - 15 | 24/28 | 20,5 | 50 | 50 | |
| VAR-FC2 M20.7.15 L60 | -FC2 | Metrico | 20x1,5 | 7 - 15 | 24/28 | 20,5 | 60 | 50 | |
| VAR-FC2 M20.7.15 L100 | -FC2 | Metrico | 20x1,5 | 7 - 15 | 24/28 | 20,5 | 100 | 50 | |
| VAR-FL M20.8.12 | -FL | Metrico | 20x1,5 | 8 - 12 | 24/24 | 22 | 7 | 50 | |
| VAR-FL M20.8.12 L | -FL | Metrico | 20x1,5 | 8 - 12 | 24/24 | 22 | 13 | 50 | |
| VAR-FC2 M25.12.20,5 | -FC2 | Metrico | 25x1,5 | 12 - 20,5 | 32/32 | 25 | 8 | 20 | |
| VAR-FC2 M25.12.20,5 L | -FC2 | Metrico | 25x1,5 | 12 - 20,5 | 32/32 | 25 | 14 | 20 | |
| VAR-FC2 M25.12.20,5 L30 | -FC2 | Metrico | 25x1,5 | 12 - 20,5 | 32/32 | 22,5 | 30 | 20 | |
| VAR-FC2 M25.12.20,5 L50 | -FC2 | Metrico | 25x1,5 | 12 - 20,5 | 32/32 | 22,5 | 50 | 20 | |
| VAR-FC2 M25.12.20,5 L60 | -FC2 | Metrico | 25x1,5 | 12 - 20,5 | 32/32 | 22,5 | 60 | 20 | |
| VAR-FC2 M25.12.20,5 L100 | -FC2 | Metrico | 25x1,5 | 12 - 20,5 | 32/32 | 22,5 | 100 | 20 | |
| VAR-FC M25.16.20,5 | -FC | Metrico | 25x1,5 | 16 - 20,5 | 32/32 | 25 | 8 | 20 | |
| VAR-FC M25.16.20,5 L | -FC | Metrico | 25x1,5 | 16 - 20,5 | 32/32 | 25 | 14 | 20 | |
| VAR-FL2 M25.3,5.15 | -FL2 | Metrico | 25x1,5 | 3,5 - 15 | 24/27 | 21 | 8 | 20 | |
| VAR-FL2 M25.3,5.15 L | -FL2 | Metrico | 25x1,5 | 3,5 - 15 | 24/27 | 21 | 14 | 20 | |
| VAR-FC M25.6,5.10,5 | -FC | Metrico | 25x1,5 | 6,5 - 10,5 | 24/27 | 21 | 8 | 20 | |
| VAR-FC M25.6,5.10,5 L | -FC | Metrico | 25x1,5 | 6,5 - 10,5 | 24/27 | 21 | 14 | 20 | |
| VAR-FC2 M25.7.15 | -FC2 | Metrico | 25x1,5 | 7 - 15 | 24/27 | 21 | 8 | 20 | |
| VAR-FC2 M25.7.15 L | -FC2 | Metrico | 25x1,5 | 7 - 15 | 24/27 | 21 | 14 | 20 | |
| VAR-FC2 M25.7.15 L30 | -FC2 | Metrico | 25x1,5 | 7 - 15 | 24/32 | 20,5 | 30 | 20 | |
| VAR-FC2 M25.7.15 L50 | -FC2 | Metrico | 25x1,5 | 7 - 15 | 24/32 | 20,5 | 50 | 20 | |
| VAR-FC2 M25.7.15 L60 | -FC2 | Metrico | 25x1,5 | 7 - 15 | 24/32 | 20,5 | 60 | 20 | |
| VAR-FC2 M25.7.15 L100 | -FC2 | Metrico | 25x1,5 | 7 - 15 | 24/32 | 20,5 | 100 | 20 | |
| VAR-FL M25.8.12 | -FL | Metrico | 25x1,5 | 8 - 12 | 24/27 | 21 | 8 | 20 | |
| VAR-FL M25.8.12 L | -FL | Metrico | 25x1,5 | 8 - 12 | 24/27 | 21 | 14 | 20 | |
| VAR-FC2 M32.16.26 | -FC2 | Metrico | 32x1,5 | 16 - 26 | 38/38 | 30,5 | 8,5 | 20 | |
| VAR-FC2 M32.16.26 L | -FC2 | Metrico | 32x1,5 | 16 - 26 | 38/38 | 30,5 | 14,5 | 20 | |
| VAR-FC2 M32.16.26 L30 | -FC2 | Metrico | 32x1,5 | 16 - 26 | 38/44 | 24 | 30 | 20 | |
| VAR-FC2 M32.16.26 L50 | -FC2 | Metrico | 32x1,5 | 16 - 26 | 38/44 | 24 | 50 | 20 | |
| VAR-FC2 M32.16.26 L60 | -FC2 | Metrico | 32x1,5 | 16 - 26 | 38/44 | 24 | 60 | 20 | |
| VAR-FC2 M32.16.26 L100 | -FC2 | Metrico | 32x1,5 | 16 - 26 | 38/44 | 24 | 100 | 20 | |
| VAR-FC2 M40.24.35 | -FC2 | Metrico | 40x1,5 | 24 - 35 | 50/50 | 27,5 | 8,5 | 20 | |
| VAR-FC2 M40.24.35 L | -FC2 | Metrico | 40x1,5 | 24 - 35 | 50/50 | 27,5 | 14,5 | 20 | |
| VAR-FC2 M40.24.35 L30 | -FC2 | Metrico | 40x1,5 | 24 - 35 | 50/50 | 28 | 30 | 20 | |
| VAR-FC2 M40.24.35 L50 | -FC2 | Metrico | 40x1,5 | 24 - 35 | 50/50 | 28 | 50 | 20 | |
| VAR-FC2 M40.24.35 L60 | -FC2 | Metrico | 40x1,5 | 24 - 35 | 50/50 | 28 | 60 | 20 | |
| VAR-FC2 M40.24.35 L100 | -FC2 | Metrico | 40x1,5 | 24 - 35 | 50/50 | 28 | 100 | 20 | |
| VAR-FC2 M50.35.45 | -FC2 | Metrico | 50x1,5 | 35 - 45 | 58/58 | 30,5 | 9,5 | 10 | |
| VAR-FC2 M50.35.45 L | -FC2 | Metrico | 50x1,5 | 35 - 45 | 58/58 | 30,5 | 15,5 | 10 | |
| VAR-FC2 M63.38.49 | -FC2 | Metrico | 63x1,5 | 38 - 49 | 64/64 | 32,5 | 10,5 | 5 | |
| VAR-FC2 M63.38.49 L | -FC2 | Metrico | 63x1,5 | 38 - 49 | 64/64 | 32,5 | 16,5 | 5 |
