Pressacavi e accessori
Pressacavi industriali

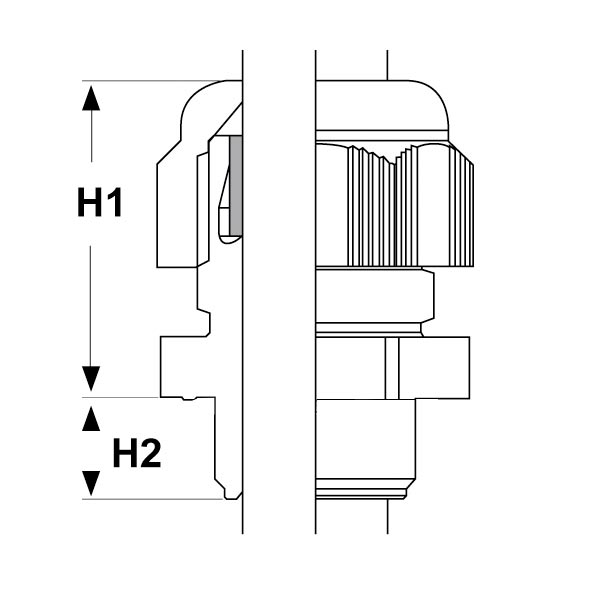

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

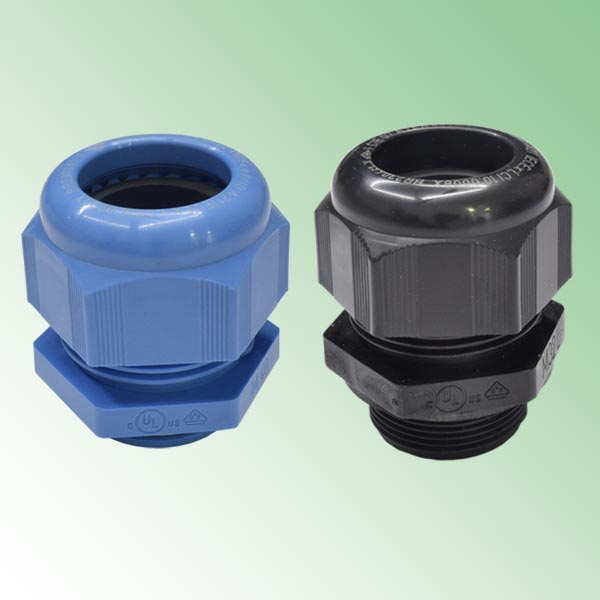

PRESSACAVI EX IN PLASTICA CON SERRAGGIO LAMELLARE - SERIE “EZ” (FILETTO NPT)
Materiale: pressacavi in poliammide 66, guarnizione in Neoprene.
Colore: nero RAL 9005, blu RAL 5012.
Guarnizione: -S (per serraggio lamellare).
Temperatura d'uso: -35°C / +95°C
Protezione IP: IP 66, IP 68.
Infiammabilità: antifiamma UL94-HB.
Protezione Ex: Ex eb / Ex tb.
Gruppo: IIC e IIIC.
Categoria: 2 e 3.
Zona: G (Gas) 1 e 2 / D (Polveri) 21 e 22.
Normative e Certificazioni: IEC, IECEx, CE, c-UL-us (file E184471), EAC Ex, INMETRO, IECEx LCI 10.0008 X, ATEX LCIE 07 ATEX 6082 X, EN/IEC 60079-0 + A11, EN/IEC 60079-7, EN/IEC 60079-31, TR CU EX RU C-FR.BH02.B.00558/20, INMETRO BVC11.0661-X.
Caratteristiche: pressacavi in plastica a serraggio lamellare, a sicurezza aumentata e conformi IECEx. Realizzati in esecuzione Ex eb / Ex tb. La filettatura interna trapezoidale permette un solido serraggio tra testa e corpo del pressacavo in modo da prevenire lo svitamento accidentale.
Colore: nero RAL 9005, blu RAL 5012.
Guarnizione: -S (per serraggio lamellare).
Temperatura d'uso: -35°C / +95°C
Protezione IP: IP 66, IP 68.
Infiammabilità: antifiamma UL94-HB.
Protezione Ex: Ex eb / Ex tb.
Gruppo: IIC e IIIC.
Categoria: 2 e 3.
Zona: G (Gas) 1 e 2 / D (Polveri) 21 e 22.
Normative e Certificazioni: IEC, IECEx, CE, c-UL-us (file E184471), EAC Ex, INMETRO, IECEx LCI 10.0008 X, ATEX LCIE 07 ATEX 6082 X, EN/IEC 60079-0 + A11, EN/IEC 60079-7, EN/IEC 60079-31, TR CU EX RU C-FR.BH02.B.00558/20, INMETRO BVC11.0661-X.
Caratteristiche: pressacavi in plastica a serraggio lamellare, a sicurezza aumentata e conformi IECEx. Realizzati in esecuzione Ex eb / Ex tb. La filettatura interna trapezoidale permette un solido serraggio tra testa e corpo del pressacavo in modo da prevenire lo svitamento accidentale.
ARTICOLO | colore | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| EXE TEC-S T3806.4.6 | nero RAL 9005 | NPT | 3/8" | 4 - 6 | 19 | 27 | 11 | - | |
| EXE TEC-S T3807.4.6 | blu RAL 5012 | NPT | 3/8" | 4 - 6 | 19 | 27 | 11 | - | |
| EXE TEC-S T3806.5.8 | nero RAL 9005 | NPT | 3/8" | 5 - 8 | 19 | 27 | 11 | 50 | |
| EXE TEC-S T3807.5.8 | blu RAL 5012 | NPT | 3/8" | 5 - 8 | 19 | 27 | 11 | 50 | |
| EXE TEC-S T1206.5.9 | nero RAL 9005 | NPT | 1/2" | 5 - 9 | 24 | 30 | 14 | - | |
| EXE TEC-S T1207.5.9 | blu RAL 5012 | NPT | 1/2" | 5 - 9 | 24 | 30 | 14 | 50 | |
| EXE TEC-S T1206.7.12 | nero RAL 9005 | NPT | 1/2" | 7 - 12 | 24 | 30 | 14 | 50 | |
| EXE TEC-S T1207.7.12 | blu RAL 5012 | NPT | 1/2" | 7 - 12 | 24 | 30 | 14 | 50 | |
| EXE TEC-S T3406.10.16 | nero RAL 9005 | NPT | 3/4" | 10 - 16 | 33 | 39 | 15 | - | |
| EXE TEC-S T3407.10.16 | blu RAL 5012 | NPT | 3/4" | 10 - 16 | 33 | 39 | 15 | - | |
| EXE TEC-S T3406.12.18 | nero RAL 9005 | NPT | 3/4" | 12 - 18 | 33 | 39 | 15 | 20 | |
| EXE TEC-S T3407.12.18 | blu RAL 5012 | NPT | 3/4" | 12 - 18 | 33 | 39 | 15 | 20 | |
| EXE TEC-S T1006.14.21 | nero RAL 9005 | NPT | 1" | 14 - 21 | 42 | 42 | 18 | - | |
| EXE TEC-S T1007.14.21 | blu RAL 5012 | NPT | 1" | 14 - 21 | 42 | 42 | 18 | - | |
| EXE TEC-S T1006.16.25 | nero RAL 9005 | NPT | 1" | 16 - 25 | 42 | 42 | 18 | 20 | |
| EXE TEC-S T1007.16.25 | blu RAL 5012 | NPT | 1" | 16 - 25 | 42 | 42 | 18 | 20 |
