Pressacavi e accessori
Pressacavi industriali

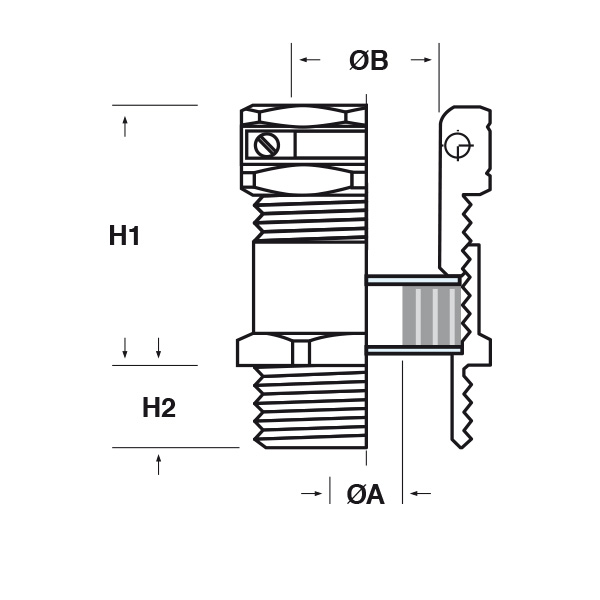

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

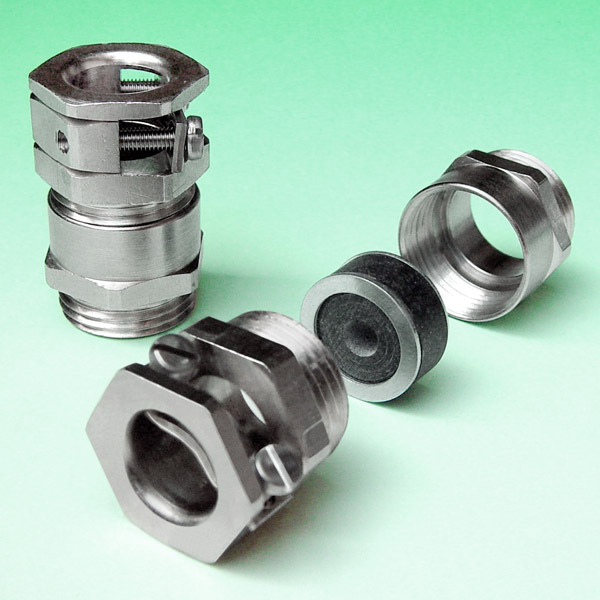

PRESSACAVI IN METALLO CON MORSETTO ANTISTRAPPO E BORDO SQUADRATO - SERIE “EZ” (FILETTO metrico)
Materiale: pressacavo in ottone nichelato, rondelle in acciaio zincato, guarnizione in Caoutchouc 55 Sh A.
Guarnizione: -CP (a ”cipolla“)
Temperatura d'uso: -40°C / +60°C
Protezione IP: IP 65
Caratteristiche: pressacavo con morsetto antistrappo ed antitorsione integrato, con viti protette all’interno.
Guarnizione: -CP (a ”cipolla“)
Temperatura d'uso: -40°C / +60°C
Protezione IP: IP 65
Caratteristiche: pressacavo con morsetto antistrappo ed antitorsione integrato, con viti protette all’interno.
ARTICOLO | filetto passo | filetto valore | chiave mm | ØA est. cavo min - max mm | ØB min - max mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| IMOS-CP M16.3,5.9 | Metrico | 16x1,5 | 17/18 | 3,5 - 9 | 4 - 9 | 19 | 7 | 50 | |
| IMOS-CP M20.3,5.11 | Metrico | 20x1,5 | 20/22 | 3,5 - 11 | 7 - 11 | 19 | 7 | 50 | |
| IMOS-CP M20.5,5.13 | Metrico | 20x1,5 | 22/22 | 5,5 - 13 | 10 - 13 | 21 | 7 | 50 | |
| IMOS-CP M25.6,5.15 | Metrico | 25x1,5 | 24/27 | 6,5 - 15 | 10 - 15 | 20 | 8 | 20 | |
| IMOS-CP M25.8.20 | Metrico | 25x1,5 | 30/32 | 8 - 20 | 13 - 20 | 22 | 8 | 20 | |
| IMOS-CP M32.8.20 | Metrico | 32x1,5 | 30/34 | 8 - 20 | 13 - 20 | 23,5 | 8,5 | 20 | |
| IMOS-CP M32.12,5.29 | Metrico | 32x1,5 | 40/40 | 12,5 - 29 | 20 - 29 | 37,5 | 8,5 | 20 |
