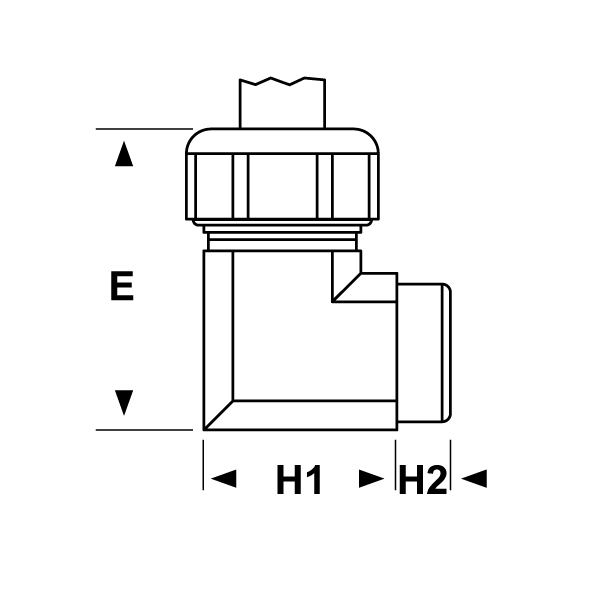

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

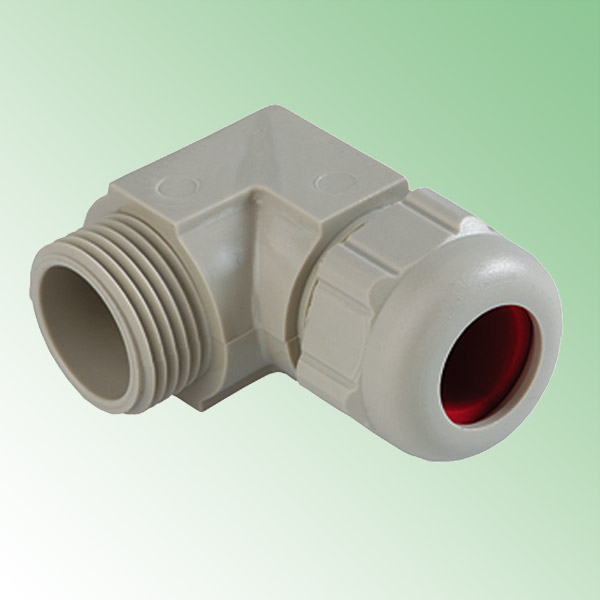

PRESSACAVI IN PLASTICA A 90° - SERIE “AGRO” (FILETTO PG)
Materiale: pressacavo in poliammide 6, guarnizione in TPE.
Colore: grigio RAL 7032.
Guarnizione: -ST (standard).
Temperatura d'uso: -20°C / +100°C
Protezione IP: IP 68

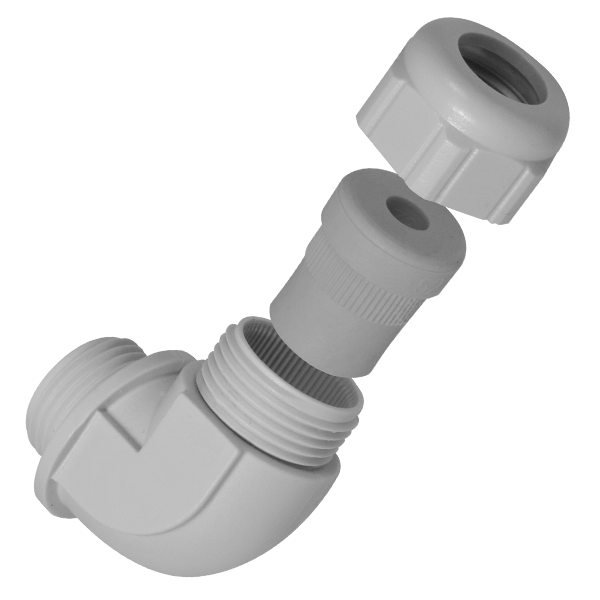

Caratteristiche: pressacavi a 90° serie Agro di grande qualità. Offrono maggiore protezione ai cavi soggetti ad una curvatura ad angolo. Sono disponibili con guarnizione interna corta ad un elemento.
Colore: grigio RAL 7032.
Guarnizione: -ST (standard).
Temperatura d'uso: -20°C / +100°C
Protezione IP: IP 68
Caratteristiche: pressacavi a 90° serie Agro di grande qualità. Offrono maggiore protezione ai cavi soggetti ad una curvatura ad angolo. Sono disponibili con guarnizione interna corta ad un elemento.
ARTICOLO | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | E mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| 5215.09.65 | PG | 9 | 4,5 - 6,5 | 19 | 23 | 8 | 38 | 25 | |
| 5215.09.95 | PG | 9 | 6,5 - 9,5 | 19 | 23 | 8 | 38 | 25 | |
| 5215.11.105 | PG | 11 | 7 - 10,5 | 22 | 25 | 9 | 42 | 25 | |
| 5215.11.65 | PG | 11 | 4 - 6,5 | 22 | 25 | 9 | 42 | 25 | |
| 5215.11.95 | PG | 11 | 6,5 - 9,5 | 22 | 25 | 9 | 42 | 25 | |
| 5215.13.105 | PG | 13,5 | 7 - 10,5 | 24 | 28 | 9 | 46 | 25 | |
| 5215.13.13 | PG | 13,5 | 9 - 13 | 24 | 28 | 9 | 46 | 25 | |
| 5215.13.95 | PG | 13,5 | 6,5 - 9,5 | 24 | 32 | 9 | 46 | 25 | |
| 5215.16.105 | PG | 16 | 7 - 10,5 | 27 | 32 | 10 | 52 | 25 | |
| 5215.16.13 | PG | 16 | 9 - 13 | 27 | 32 | 10 | 52 | 25 | |
| 5215.16.155 | PG | 16 | 11,5 - 15,5 | 27 | 32 | 10 | 52 | 25 | |
| 5215.16.95 | PG | 16 | 6,5 - 9,5 | 27 | 32 | 10 | 52 | 25 |
