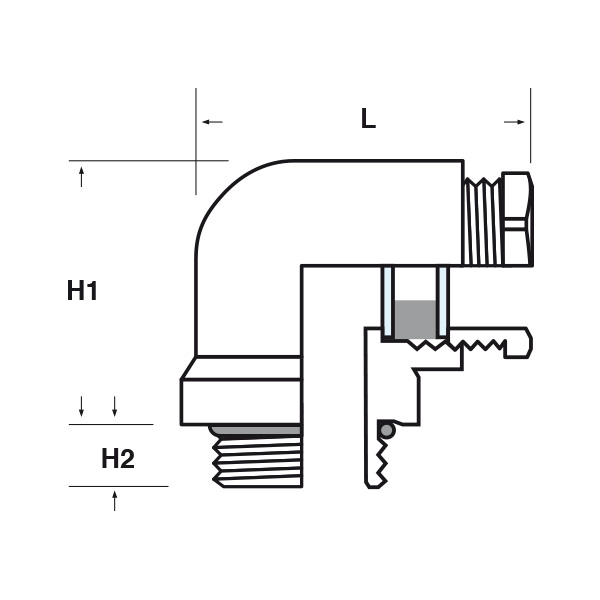

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

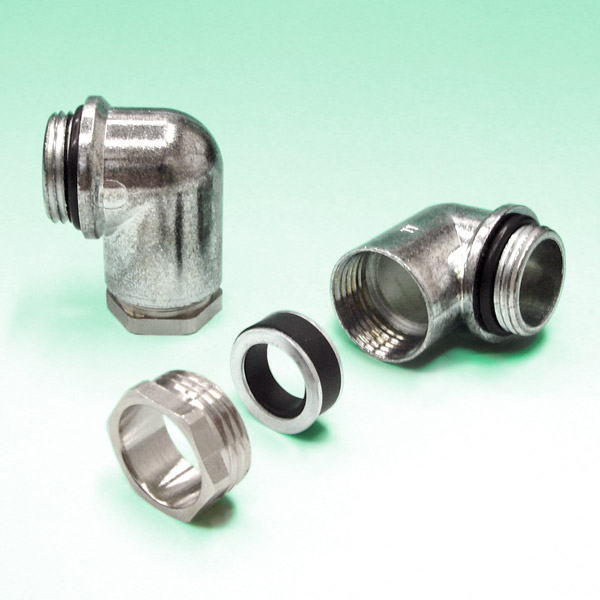

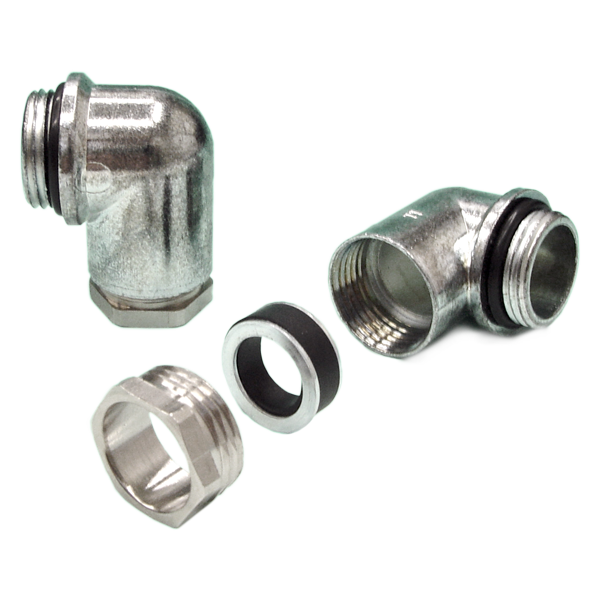

PRESSACAVI IN METALLO A 90° - SERIE “EZ” (FILETTO PG)
Materiale: testa del pressacavo in ottone nichelato, gomito in zinco, rondelle in acciaio zincato, O-Ring in nitrile 70 Sh A, guarnizione in caoutchouc 55 Sh A.
Guarnizione: -ST (standard)
Temperatura d'uso: -25°C / +60°C
Protezione IP: IP 65.
Caratteristiche: pressacavo a 90°, utilizzato per una maggiore protezione del cavo soggetto ad una curvatura ad angolo.
Guarnizione: -ST (standard)
Temperatura d'uso: -25°C / +60°C
Protezione IP: IP 65.
Caratteristiche: pressacavo a 90°, utilizzato per una maggiore protezione del cavo soggetto ad una curvatura ad angolo.
ARTICOLO | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | L mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| CODA-ST PG9.7.9 | PG | 9 | 7 - 9 | 15 | 19 | 6 | 33 | 50 | |
| CODA-ST PG11.9.11 | PG | 11 | 9 - 11 | 18 | 22 | 6 | 36,5 | 50 | |
| CODA-ST PG13.11.13 | PG | 13,5 | 11 - 13 | 20 | 24 | 6,5 | 40,5 | 50 | |
| CODA-ST PG16.12.15 | PG | 16 | 12 - 15 | 22 | 27 | 6,5 | 42,5 | 50 | |
| CODA-ST PG21.15.19 | PG | 21 | 15 - 19 | 28 | 33 | 7 | 50 | 20 | |
| CODA-ST PG29.19.24 | PG | 29 | 19 - 24 | 37 | 44 | 8 | 64 | 20 |
