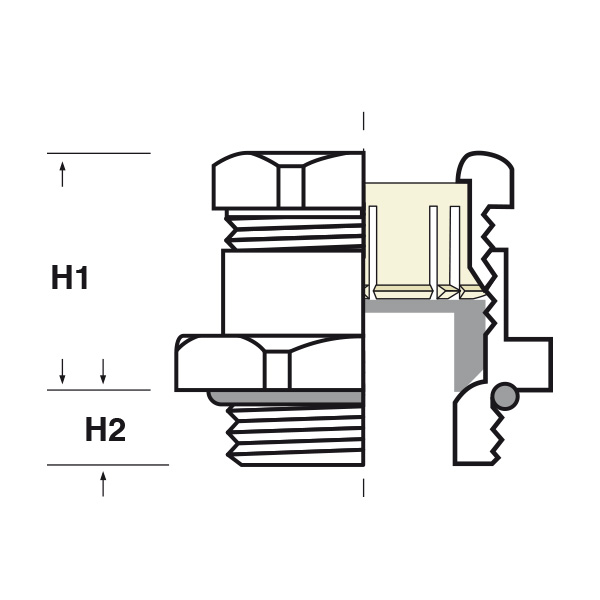

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

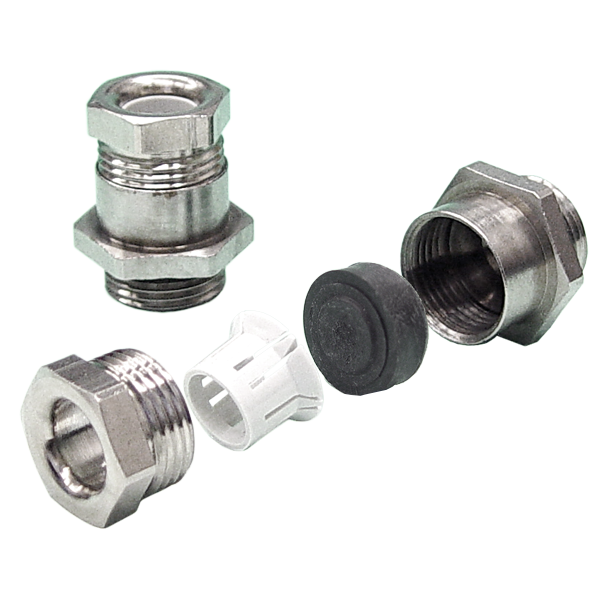

PRESSACAVI IN METALLO CON TESTA PIANA E GRIFFE ANTISTRAPPO - SERIE “EZ” (FILETTO PG)
ARTICOLO: ESA-OTR PG36.22.30
Codice EZ:
Materiale: pressacavo in ottone nichelato, griffe in policarbonato, O-Ring in Nitrile 70 Sh A, -OTR in tefabloc 80 Sh A.
Guarnizione: -OTR (otturata con griffe).
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: pressacavo con corpo cilindrico e base esagonale allargata. Completo di griffe antistrappo per una tenuta superiore. Completo di anello O-Ring. Con guarnizione otturata antipolvere che viene forata nel momento dell’inserimento del cavo.
Su richiesta: pressacavi in acciaio INOX A4 316L con guarnizione standard, griffe antistrappo e filetto lungo (esempio per PG7: ESA-STR PG7A.2,5.6 L).
Guarnizione: -OTR (otturata con griffe).
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: pressacavo con corpo cilindrico e base esagonale allargata. Completo di griffe antistrappo per una tenuta superiore. Completo di anello O-Ring. Con guarnizione otturata antipolvere che viene forata nel momento dell’inserimento del cavo.
Su richiesta: pressacavi in acciaio INOX A4 316L con guarnizione standard, griffe antistrappo e filetto lungo (esempio per PG7: ESA-STR PG7A.2,5.6 L).
| ARTICOLO | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | confezione pz. |
|---|---|---|---|---|---|---|---|
| ESA-OTR PG36.22.30* | PG | 36 | 22 - 30 | 48/55 | 38,5 | 8,5 | 10 |
