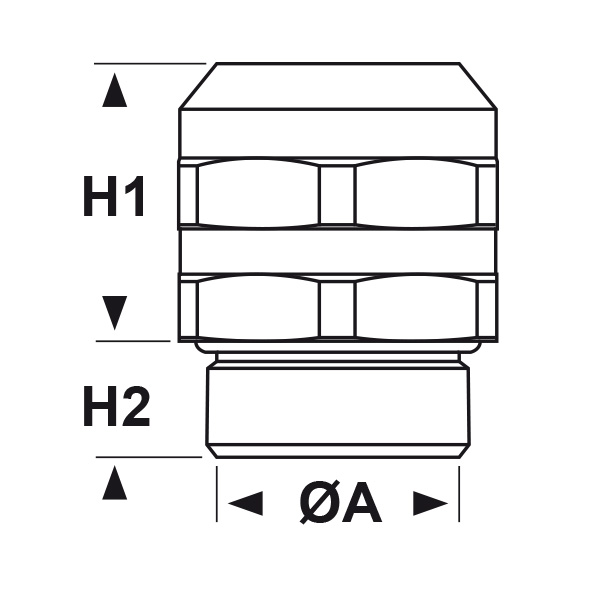

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

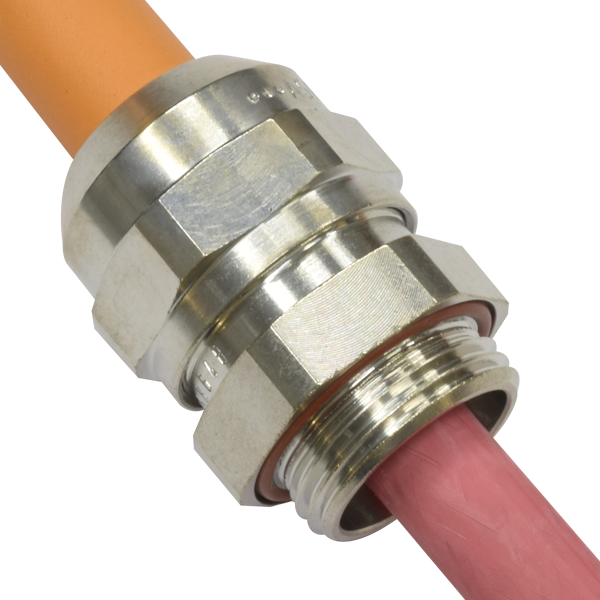

PRESSACAVI EMC “EVOLUTION” CON CRIMPATURA ASSIALE - SERIE “AGRO" (FILETTO METRICO)



ARTICOLO: 1189.25.184.SETALL

Codice EZ:

Materiale: pressacavo in speciale lega di ottone CuZn21Si3P senza piombo (<0,1%), boccola di contatto in rame/ottone CuZn21Si3P senza piombo, molla di contatto in lega speciale, guarnizione e O-Ring in silicone.
Guarnizione: -FCP (a “fungo” corta).
Temperatura d'uso: -40°C / +140°C
Protezione IP: IP 68 / IP 6K9K
Normative e Certificazioni: CE, UKCA.
Caratteristiche: rivoluzionari pressacavi EMC (con i requisiti necessari per la Compatibilità Elettromagnetica nella mobilità elettrica) serie Agro, particolarmente adatti per i sistemi ad alta tensione dei veicoli elettrici. Questi pressacavi non soltanto soddisfano i più esigenti requisiti operativi, ma sono anche dotati di numerose soluzioni innovative. Innanzitutto, sono caratterizzati da una particolare boccola di contatto interna composta di due parti; mediante l'uso dell'utensile di crimpatura assiale AXI-PRESS, queste due parti vengono crimpate assialmente con la calza di schermatura, creando così corpo unico con la calza ed il cavo stesso. Successivamente, la boccola di contatto viene inserita ad innesto nel corpo del pressacavo al quale si aggancia tramite una speciale molla di contatto interna. Il cavo con la boccola crimpata può essere facilmente scollegato dal pressacavo in caso di necessità e ciò rende i pressacavi EMC EVOLUTION enormemente efficienti in caso di manutenzioni o riparazioni.
Questi pressacavi sono stati progettati anche per il preassemblaggio e l'ampio diametro del corpo del pressacavo consente il passaggio del cavo già completo del capocorda. Offrono una resistenza alla trazione di Tipo A, secondo EN 62444.
Anche la guarnizione interna, in silicone, è particolare dato che è tagliata per poter essere sostituita senza scollegare il cavo, è dotata di nervature antirotazione per impedire la torsione ed offre un grado di protezione IP 68/6K9K garantito per tutto il range di temperatura.
L'utensile AXI-PRESS, da acquistare separatamente, è un dispositivo automatico portatile ed è dotato di batteria ricaricabile; garantisce una perfetta crimpatura della boccola di contatto con la calza di schermatura, assicurando così un ottimo e sicuro contatto EMC di alta qualità e a 360°. L'utensile AXI-PRESS è composto da: due flange di posizionamento cavo e due inserti di crimpatura (l'inserto di appoggio e l'inserto di compressione) che servono per la crimpatura della boccola di contatto.
I pressacavi EMC EVOLUTION consentono una portata della corrente della calza di schermatura molto elevata (fino a 200A senza surriscaldarsi) e, grazie alle molteplici caratteristiche sopra descritte, possono essere considerati i migliori pressacavi EMC per veicoli elettrici sul mercato!
Su richiesta: per ottenere un prodotto perfettamente dimensionato al cavo utilizzato, è possibile acquistare separatamente ogni singolo componente del pressacavo; dalla testa del pressacavo, alla guarnizione interna, alla boccola di contatto (composta dal manicotto di contatto e dall'anello di supporto) fino al corpo del pressacavo, ogni singolo componente è disponibile in varie dimensioni ed è dotato di un suo codice per essere ordinato tramite il nostro ufficio vendite, che potrà fornire dettagli in merito.

ARTICOLO

descrizione

filetto passo

filetto valore

Ø est. cavo max
mm

sezione cavo
mm2

chiave
mm

H1
mm

H2
mm

ØA
mm

confezione
pz.
1189.25.184.SETALLpressacavoMetrico25x1,518,4703026,81121,125
Confezione pz. 25
