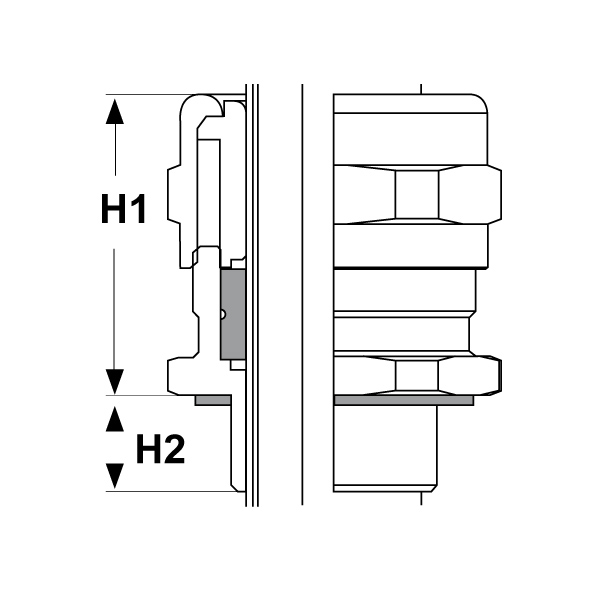

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

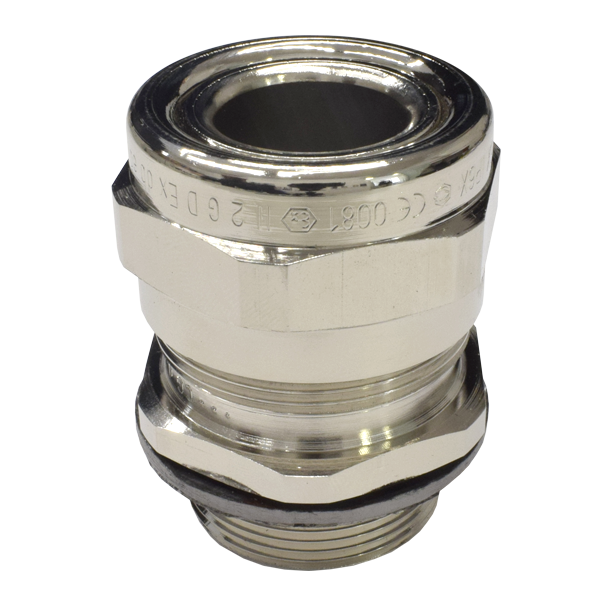

PRESSACAVI EX IN METALLO PER CAVI NON ARMATI - SERIE “EZ” (FILETTO NPT)
ARTICOLO: EXD NR-1F T114.22.33,5
Codice EZ: N.D
Materiale: pressacavi in ottone nichelato, guarnizione in Neoprene, rondella O-Ring in grafite (-200°C / +450°C).
Guarnizione: -OT (otturata).
Temperatura d'uso: -60°C / +80°C
Protezione IP: IP 66, IP 68.
Protezione Ex: Ex db / Ex eb / Ex tb.
Gruppo: IIA, IIB, IIC e IIIA, IIIB, IIIC.
Categoria: 2 e 3.
Zona: G (Gas) 1 e 2 / D (Polveri) 21 e 22.
Normative e Certificazioni: IEC, IECEx, CE, EAC Ex, PCEC, INMETRO, IECEx LCIE 16.0026X, EN/IEC 60079-0, EN/IEC 60079-1, EN/IEC 60079-7, EN/IEC 60079-31, LCIE 16 ATEX 3030 X, BVC16.5800-X, CE19.5255X, TR CU EX RU C-FR.BH02.B.00558/20.
Caratteristiche: pressacavi conformi IECEx per cavi non armati, in esecuzione Ex db / Ex eb / Ex tb. In tabella, la “misura pressacavo” è utile per l’abbinamento con l’accessorio “CPPT” che è un protettore in plastica per pressacavi.
Su richiesta: questi pressacavi sono disponibili in ottone grezzo e in acciaio inox 316L. Sono anche disponibili con la guarnizione in Viton (-20°C / +200°C) per resistere alle alte temperature. Infine, sono disponibili con certificazione GOST.
Guarnizione: -OT (otturata).
Temperatura d'uso: -60°C / +80°C
Protezione IP: IP 66, IP 68.
Protezione Ex: Ex db / Ex eb / Ex tb.
Gruppo: IIA, IIB, IIC e IIIA, IIIB, IIIC.
Categoria: 2 e 3.
Zona: G (Gas) 1 e 2 / D (Polveri) 21 e 22.
Normative e Certificazioni: IEC, IECEx, CE, EAC Ex, PCEC, INMETRO, IECEx LCIE 16.0026X, EN/IEC 60079-0, EN/IEC 60079-1, EN/IEC 60079-7, EN/IEC 60079-31, LCIE 16 ATEX 3030 X, BVC16.5800-X, CE19.5255X, TR CU EX RU C-FR.BH02.B.00558/20.
Caratteristiche: pressacavi conformi IECEx per cavi non armati, in esecuzione Ex db / Ex eb / Ex tb. In tabella, la “misura pressacavo” è utile per l’abbinamento con l’accessorio “CPPT” che è un protettore in plastica per pressacavi.
Su richiesta: questi pressacavi sono disponibili in ottone grezzo e in acciaio inox 316L. Sono anche disponibili con la guarnizione in Viton (-20°C / +200°C) per resistere alle alte temperature. Infine, sono disponibili con certificazione GOST.
ARTICOLO | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | H1 mm | H2 mm | misura pressacavo | confezione pz. |
|---|---|---|---|---|---|---|---|---|
| EXD NR-1F T114.22.33,5 | NPT | 1" 1/4 | 22 - 33,5 | 55 | 52 | 26 | 40L | 1 |
