- SDBT U

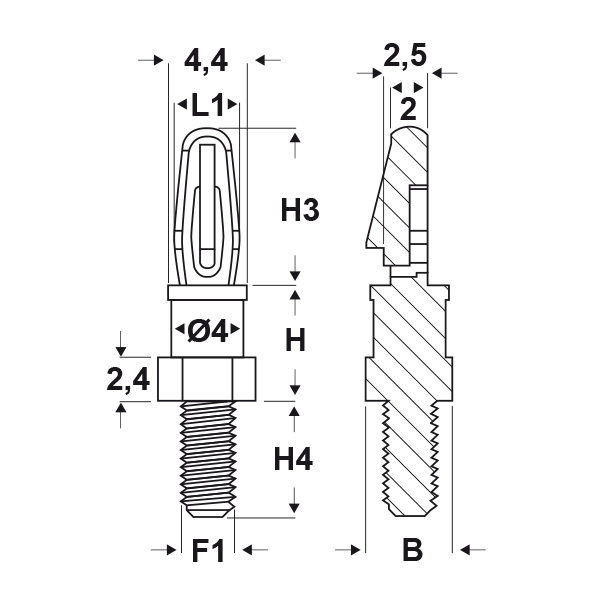

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

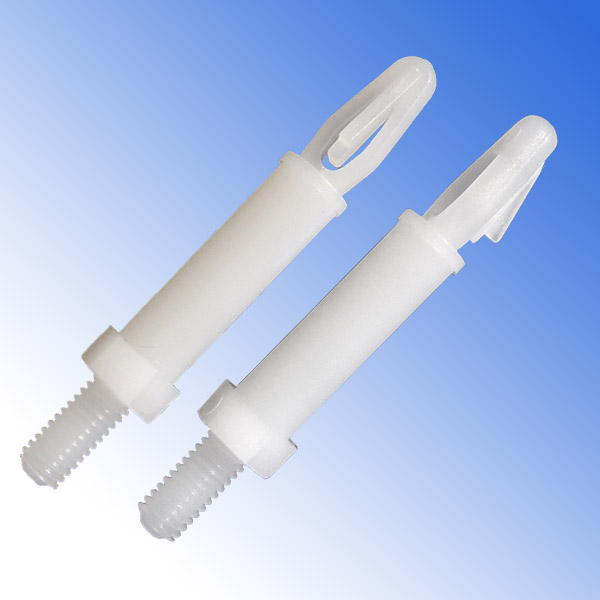

DISTANZIATORI IN PLASTICA PER PCB FILETTATI "MASCHIO-MASCHIO" CON DENTE DI BLOCCAGGIO E CORPO CILINDRICO (FILETTO UNC)
Materiale: poliammide 66.
Colore: naturale, nero.
Temperatura d'uso: -20°C / +85°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: questi distanziatori sono caratterizzati dal dente di bloccaggio e dal corpo cilindrico. Il foro di montaggio superiore ha una tolleranza di +/-0,05 mm.
Colore: naturale, nero.
Temperatura d'uso: -20°C / +85°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: questi distanziatori sono caratterizzati dal dente di bloccaggio e dal corpo cilindrico. Il foro di montaggio superiore ha una tolleranza di +/-0,05 mm.
ARTICOLO | colore | ø foro di montaggio superiore mm | spessore telaio superiore mm | filetto passo F1 | filetto valore F1 | H mm | B mm | H3 mm | H4 mm | L1 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SDBT 32U6-32.1,57 3,2 NATURALI | naturale | 3,18 | 1,57 | UNC | 6 - 32 | 3,2 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 3,2 NERI | nero | 3,18 | 1,57 | UNC | 6 - 32 | 3,2 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 4,8 NATURALI | naturale | 3,18 | 1,57 | UNC | 6 - 32 | 4,8 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 4,8 NERI | nero | 3,18 | 1,57 | UNC | 6 - 32 | 4,8 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 6,4 NATURALI | naturale | 3,18 | 1,57 | UNC | 6 - 32 | 6,4 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 6,4 NERI | nero | 3,18 | 1,57 | UNC | 6 - 32 | 6,4 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 7,9 NATURALI | naturale | 3,18 | 1,57 | UNC | 6 - 32 | 7,9 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 7,9 NERI | nero | 3,18 | 1,57 | UNC | 6 - 32 | 7,9 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 9,5 NATURALI | naturale | 3,18 | 1,57 | UNC | 6 - 32 | 9,5 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 9,5 NERI | nero | 3,18 | 1,57 | UNC | 6 - 32 | 9,5 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 11,1 NATURALI | naturale | 3,18 | 1,57 | UNC | 6 - 32 | 11,1 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 11,1 NERI | nero | 3,18 | 1,57 | UNC | 6 - 32 | 11,1 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 12,7 NATURALI | naturale | 3,18 | 1,57 | UNC | 6 - 32 | 12,7 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 12,7 NERI | nero | 3,18 | 1,57 | UNC | 6 - 32 | 12,7 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 14,3 NATURALI | naturale | 3,18 | 1,57 | UNC | 6 - 32 | 14,3 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 14,3 NERI | nero | 3,18 | 1,57 | UNC | 6 - 32 | 14,3 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 15,9 NATURALI | naturale | 3,18 | 1,57 | UNC | 6 - 32 | 15,9 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 | |
| SDBT 32U6-32.1,57 15,9 NERI | nero | 3,18 | 1,57 | UNC | 6 - 32 | 15,9 | 4,8 | 8,7 | 6,4 | 3,7 | 1000 |
