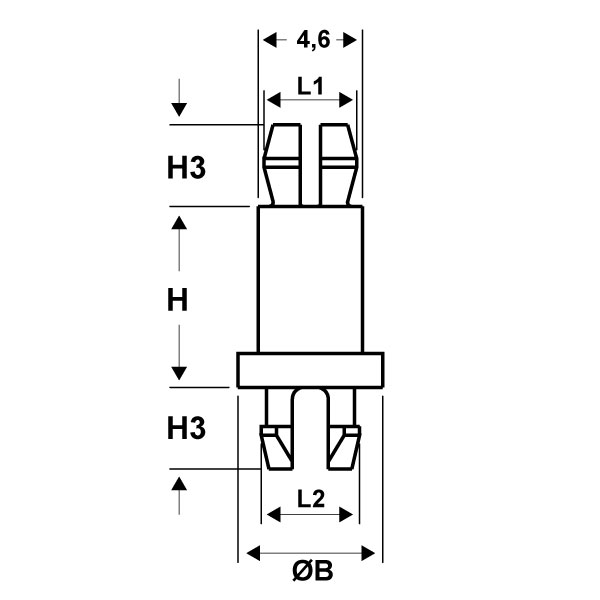

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

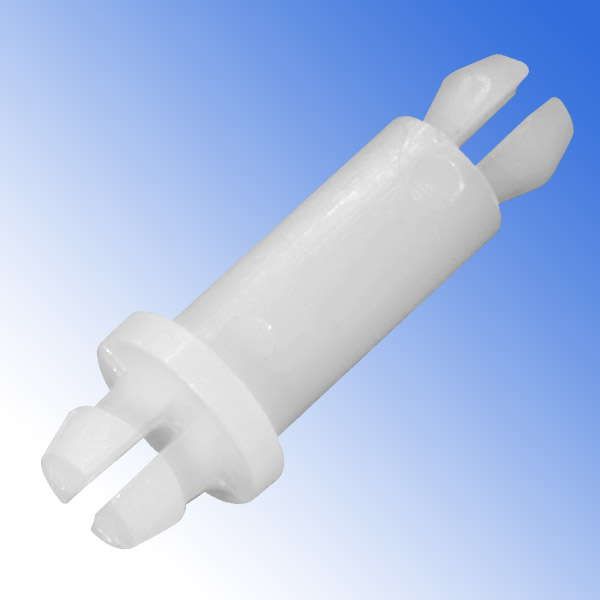

DISTANZIATORI IN PLASTICA PER PCB "MASCHIO-MASCHIO" CON UNCINO, DENTE TENSIONALE E BASE ALLARGATA - SERIE “MINI”
Materiale: poliammide 66 antifiamma UL94-V2 e UL94-V0.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: -40°C / +85°C (PA 66-V2), -40°C / +110°C (PA 66-V0)
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori hanno il corpo con dimensioni ridotte e sono caratterizzati dall’uncino e dal dente tensionale. Si contraddistinguono per la base d’appoggio allargata che migliora notevolmente la stabilità. Entrambi i fori di montaggio hanno una tolleranza di +/-0,05 mm.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: -40°C / +85°C (PA 66-V2), -40°C / +110°C (PA 66-V0)
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori hanno il corpo con dimensioni ridotte e sono caratterizzati dall’uncino e dal dente tensionale. Si contraddistinguono per la base d’appoggio allargata che migliora notevolmente la stabilità. Entrambi i fori di montaggio hanno una tolleranza di +/-0,05 mm.
ARTICOLO | colore | materiale | ø foro di montaggio inferiore mm | ø foro di montaggio superiore mm | ØB mm | spessore telaio inferiore mm | spessore telaio superiore mm | H mm | H3 mm | L1 mm | L2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MDS 3964.1,6 3,2 | naturale | PA 66-V2 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 3,2 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS-V0 3964.1,6 3,2 | bianco | PA 66-V0 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 3,2 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS 3964.1,6 4,8 | naturale | PA 66-V2 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 4,8 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS-V0 3964.1,6 4,8 | bianco | PA 66-V0 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 4,8 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS 3964.1,6 6,4 | naturale | PA 66-V2 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 6,4 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS-V0 3964.1,6 6,4 | bianco | PA 66-V0 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 6,4 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS 3964.1,6 7,9 | naturale | PA 66-V2 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 7,9 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS-V0 3964.1,6 7,9 | bianco | PA 66-V0 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 7,9 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS 3964.1,6 9,5 | naturale | PA 66-V2 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 9,5 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS-V0 3964.1,6 9,5 | bianco | PA 66-V0 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 9,5 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS 3964.1,6 11,1 | naturale | PA 66-V2 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 11,1 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS-V0 3964.1,6 11,1 | bianco | PA 66-V0 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 11,1 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS 3964.1,6 12,7 | naturale | PA 66-V2 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 12,7 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS-V0 3964.1,6 12,7 | bianco | PA 66-V0 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 12,7 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS 3964.1,6 15,9 | naturale | PA 66-V2 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 15,9 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS-V0 3964.1,6 15,9 | bianco | PA 66-V0 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 15,9 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS 3964.1,6 17,5 | naturale | PA 66-V2 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 17,5 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS-V0 3964.1,6 17,5 | bianco | PA 66-V0 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 17,5 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS 3964.1,6 19,1 | naturale | PA 66-V2 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 19,1 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS-V0 3964.1,6 19,1 | bianco | PA 66-V0 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 19,1 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS 3964.1,6 22,2 | naturale | PA 66-V2 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 22,2 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS-V0 3964.1,6 22,2 | bianco | PA 66-V0 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 22,2 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS 3964.1,6 25,4 | naturale | PA 66-V2 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 25,4 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS-V0 3964.1,6 25,4 | bianco | PA 66-V0 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 25,4 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS 3964.1,6 31,8 | naturale | PA 66-V2 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 31,8 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS-V0 3964.1,6 31,8 | bianco | PA 66-V0 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 31,8 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS 3964.1,6 34,9 | naturale | PA 66-V2 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 34,9 | 3,6 | 4,1 | 4,3 | 1000 | |
| MDS-V0 3964.1,6 34,9 | bianco | PA 66-V0 | 3,9 | 3,9 | 6,4 | 1,6 | 1,6 | 34,9 | 3,6 | 4,1 | 4,3 | 1000 |
