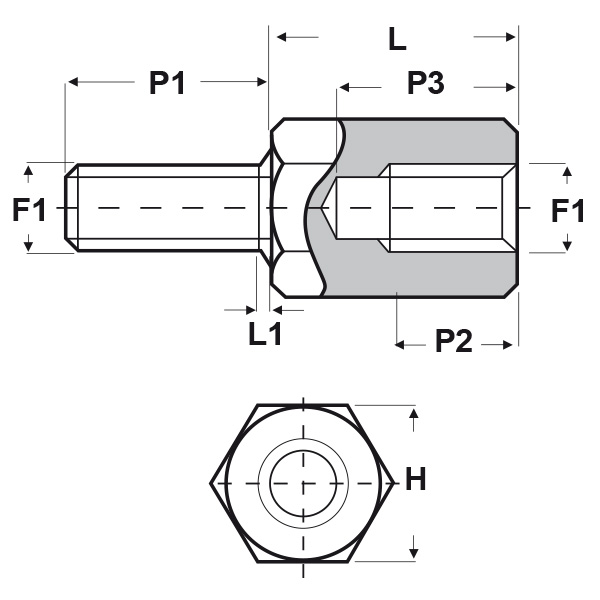

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

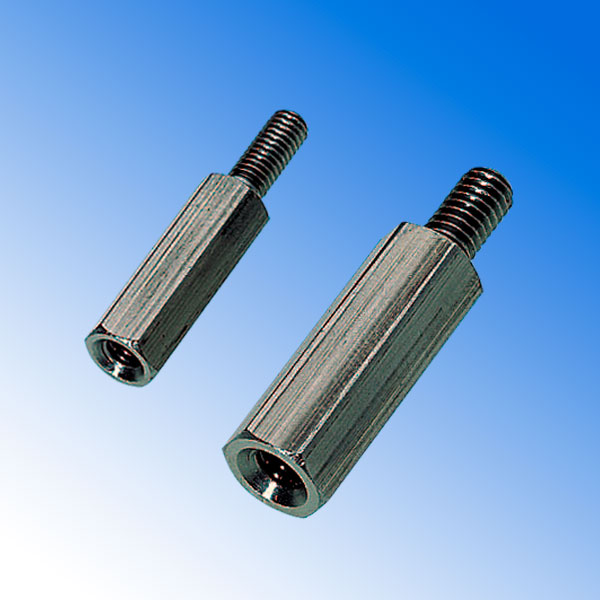

DISTANZIATORI ESAGONALI FILETTATI “MASCHIO-FEMMINA” IN ACCIAIO ZINCATO - SERIE “EZ”
Materiale: acciaio zincato.
Colore: argentato.
Caratteristiche: questi distanziatori sono caratterizzati dall’elevata resistenza meccanica. Inoltre, si contraddistinguono per l’ottimo rapporto qualità/prezzo.
Su richiesta: possono essere realizzati con dimensioni su disegno.
Colore: argentato.
Caratteristiche: questi distanziatori sono caratterizzati dall’elevata resistenza meccanica. Inoltre, si contraddistinguono per l’ottimo rapporto qualità/prezzo.
Su richiesta: possono essere realizzati con dimensioni su disegno.
ARTICOLO | filetto passo F1 | filetto valore F1 | H mm | L mm | L1 max mm | P1 mm | P2 min mm | P3 max mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| UD30 E 3050 05 | Metrico | 3 | 5 | 5 | 1 | 8 | 3 | 4 | 500 | |
| UD30 E 3050 08 | Metrico | 3 | 5 | 8 | 1 | 8 | 4 | 6 | 500 | |
| UD30 E 3050 10 | Metrico | 3 | 5 | 10 | 1 | 8 | 6 | 8 | 500 | |
| UD30 E 3050 12 | Metrico | 3 | 5 | 12 | 1 | 8 | 8 | 10 | 500 | |
| UD30 E 3050 15 | Metrico | 3 | 5 | 15 | 1 | 8 | 8 | 12 | 500 | |
| UD30 E 3050 18 | Metrico | 3 | 5 | 18 | 1 | 8 | 8 | 14 | 500 | |
| UD30 E 3050 20 | Metrico | 3 | 5 | 20 | 1 | 8 | 8 | 15 | 500 | |
| UD30 E 3050 25 | Metrico | 3 | 5 | 25 | 1 | 10 | 10 | 15 | 500 | |
| UD30 E 3050 30 | Metrico | 3 | 5 | 30 | 1 | 10 | 10 | 15 | 500 | |
| UD30 E 3050 35 | Metrico | 3 | 5 | 35 | 1 | 10 | 10 | 15 | 500 | |
| UD30 E 3050 40 | Metrico | 3 | 5 | 40 | 1 | 10 | 10 | 15 | 500 | |
| UD30 E 3050 50 | Metrico | 3 | 5 | 50 | 1 | 10 | 10 | 15 | 500 | |
| UD30 E 3050 60 | Metrico | 3 | 5 | 60 | 1 | 10 | 10 | 15 | 500 | |
| UD30 E 3055 05 | Metrico | 3 | 5,5 | 5 | 1 | 8 | 3 | 4 | 500 | |
| UD30 E 3055 08 | Metrico | 3 | 5,5 | 8 | 1 | 8 | 4 | 6 | 500 | |
| UD30 E 3055 10 | Metrico | 3 | 5,5 | 10 | 1 | 8 | 6 | 8 | 500 | |
| UD30 E 3055 12 | Metrico | 3 | 5,5 | 12 | 1 | 8 | 8 | 10 | 500 | |
| UD30 E 3055 15 | Metrico | 3 | 5,5 | 15 | 1 | 8 | 8 | 12 | 500 | |
| UD30 E 3055 18 | Metrico | 3 | 5,5 | 18 | 1 | 8 | 8 | 14 | 500 | |
| UD30 E 3055 20 | Metrico | 3 | 5,5 | 20 | 1 | 8 | 8 | 15 | 500 | |
| UD30 E 3055 25 | Metrico | 3 | 5,5 | 25 | 1 | 10 | 10 | 15 | 500 | |
| UD30 E 3055 30 | Metrico | 3 | 5,5 | 30 | 1 | 10 | 10 | 15 | 500 | |
| UD30 E 3055 35 | Metrico | 3 | 5,5 | 35 | 1 | 10 | 10 | 15 | 500 | |
| UD30 E 3055 40 | Metrico | 3 | 5,5 | 40 | 1 | 10 | 10 | 15 | 500 | |
| UD30 E 3055 50 | Metrico | 3 | 5,5 | 50 | 1 | 10 | 10 | 15 | 500 | |
| UD30 E 3055 60 | Metrico | 3 | 5,5 | 60 | 1 | 10 | 10 | 15 | 500 | |
| UD30 E 4070 08 | Metrico | 4 | 7 | 8 | 1,4 | 8 | 4 | 6 | 500 | |
| UD30 E 4070 10 | Metrico | 4 | 7 | 10 | 1,4 | 8 | 6 | 8 | 500 | |
| UD30 E 4070 12 | Metrico | 4 | 7 | 12 | 1,4 | 8 | 8 | 10 | 500 | |
| UD30 E 4070 15 | Metrico | 4 | 7 | 15 | 1,4 | 8 | 8 | 12 | 500 | |
| UD30 E 4070 18 | Metrico | 4 | 7 | 18 | 1,4 | 8 | 8 | 14 | 500 | |
| UD30 E 4070 20 | Metrico | 4 | 7 | 20 | 1,4 | 8 | 8 | 15 | 500 | |
| UD30 E 4070 25 | Metrico | 4 | 7 | 25 | 1,4 | 10 | 10 | 15 | 500 | |
| UD30 E 4070 30 | Metrico | 4 | 7 | 30 | 1,4 | 10 | 10 | 15 | 500 | |
| UD30 E 4070 35 | Metrico | 4 | 7 | 35 | 1,4 | 10 | 10 | 15 | 500 | |
| UD30 E 4070 40 | Metrico | 4 | 7 | 40 | 1,4 | 10 | 10 | 15 | 500 | |
| UD30 E 4070 50 | Metrico | 4 | 7 | 50 | 1,4 | 10 | 10 | 15 | 500 | |
| UD30 E 4070 60 | Metrico | 4 | 7 | 60 | 1,4 | 10 | 10 | 15 | 500 | |
| UD30 E 4070 70 | Metrico | 4 | 7 | 70 | 1,4 | 10 | 10 | 15 | 500 | |
| UD30 E 5080 10 | Metrico | 5 | 8 | 10 | 1,6 | 8 | 6 | 8 | 500 | |
| UD30 E 5080 12 | Metrico | 5 | 8 | 12 | 1,6 | 8 | 8 | 10 | 500 | |
| UD30 E 5080 15 | Metrico | 5 | 8 | 15 | 1,6 | 8 | 8 | 12 | 500 | |
| UD30 E 5080 18 | Metrico | 5 | 8 | 18 | 1,6 | 8 | 8 | 14 | 500 | |
| UD30 E 5080 20 | Metrico | 5 | 8 | 20 | 1,6 | 8 | 8 | 15 | 500 | |
| UD30 E 5080 25 | Metrico | 5 | 8 | 25 | 1,6 | 10 | 10 | 15 | 500 | |
| UD30 E 5080 30 | Metrico | 5 | 8 | 30 | 1,6 | 10 | 10 | 15 | 500 | |
| UD30 E 5080 35 | Metrico | 5 | 8 | 35 | 1,6 | 10 | 10 | 15 | 500 | |
| UD30 E 5080 40 | Metrico | 5 | 8 | 40 | 1,6 | 10 | 10 | 15 | 500 | |
| UD30 E 5080 50 | Metrico | 5 | 8 | 50 | 1,6 | 10 | 10 | 15 | 500 | |
| UD30 E 5080 60 | Metrico | 5 | 8 | 60 | 1,6 | 10 | 10 | 15 | 500 | |
| UD30 E 5080 70 | Metrico | 5 | 8 | 70 | 1,6 | 10 | 10 | 15 | 500 | |
| UD30 E 60100 10 | Metrico | 6 | 10 | 10 | 2 | 12 | 6 | 8 | 500 | |
| UD30 E 60100 12 | Metrico | 6 | 10 | 12 | 2 | 12 | 8 | 10 | 500 | |
| UD30 E 60100 15 | Metrico | 6 | 10 | 15 | 2 | 12 | 8 | 13 | 500 | |
| UD30 E 60100 18 | Metrico | 6 | 10 | 18 | 2 | 12 | 12 | 16 | 500 | |
| UD30 E 60100 20 | Metrico | 6 | 10 | 20 | 2 | 12 | 12 | 17 | 500 | |
| UD30 E 60100 25 | Metrico | 6 | 10 | 25 | 2 | 12 | 13 | 20 | 500 | |
| UD30 E 60100 30 | Metrico | 6 | 10 | 30 | 2 | 12 | 13 | 20 | 500 | |
| UD30 E 60100 35 | Metrico | 6 | 10 | 35 | 2 | 12 | 13 | 20 | 500 | |
| UD30 E 60100 40 | Metrico | 6 | 10 | 40 | 2 | 12 | 13 | 20 | 500 | |
| UD30 E 60100 50 | Metrico | 6 | 10 | 50 | 2 | 12 | 13 | 20 | 500 | |
| UD30 E 60100 60 | Metrico | 6 | 10 | 60 | 2 | 12 | 13 | 20 | 500 | |
| UD30 E 60100 70 | Metrico | 6 | 10 | 70 | 2 | 12 | 13 | 20 | 500 | |
| UD30 E 60100 80 | Metrico | 6 | 10 | 80 | 2 | 12 | 13 | 20 | 500 | |
| UD30 E 60100 90 | Metrico | 6 | 10 | 90 | 2 | 12 | 13 | 20 | 500 | |
| UD30 E 80130 15 | Metrico | 8 | 13 | 15 | 2,5 | 14 | 8 | 13 | 500 | |
| UD30 E 80130 18 | Metrico | 8 | 13 | 18 | 2,5 | 14 | 12 | 16 | 500 | |
| UD30 E 80130 20 | Metrico | 8 | 13 | 20 | 2,5 | 14 | 12 | 17 | 500 | |
| UD30 E 80130 25 | Metrico | 8 | 13 | 25 | 2,5 | 14 | 15 | 20 | 500 | |
| UD30 E 80130 30 | Metrico | 8 | 13 | 30 | 2,5 | 14 | 15 | 20 | 500 | |
| UD30 E 80130 35 | Metrico | 8 | 13 | 35 | 2,5 | 14 | 15 | 20 | 500 | |
| UD30 E 80130 40 | Metrico | 8 | 13 | 40 | 2,5 | 14 | 15 | 20 | 500 | |
| UD30 E 80130 50 | Metrico | 8 | 13 | 50 | 2,5 | 14 | 15 | 20 | 500 | |
| UD30 E 80130 60 | Metrico | 8 | 13 | 60 | 2,5 | 14 | 15 | 20 | 500 | |
| UD30 E 80130 70 | Metrico | 8 | 13 | 70 | 2,5 | 14 | 15 | 20 | 500 | |
| UD30 E 80130 80 | Metrico | 8 | 13 | 80 | 2,5 | 14 | 15 | 20 | 500 | |
| UD30 E 80130 90 | Metrico | 8 | 13 | 90 | 2,5 | 14 | 15 | 20 | 500 | |
| UD30 E 80130 100 | Metrico | 8 | 13 | 100 | 2,5 | 14 | 15 | 20 | 500 |
