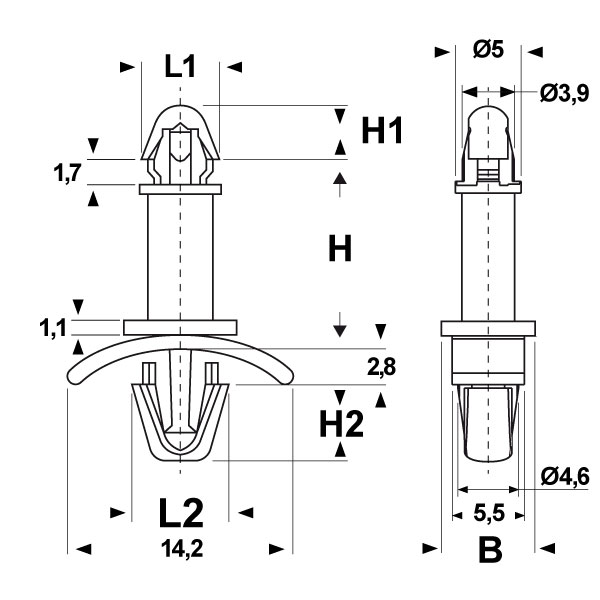

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

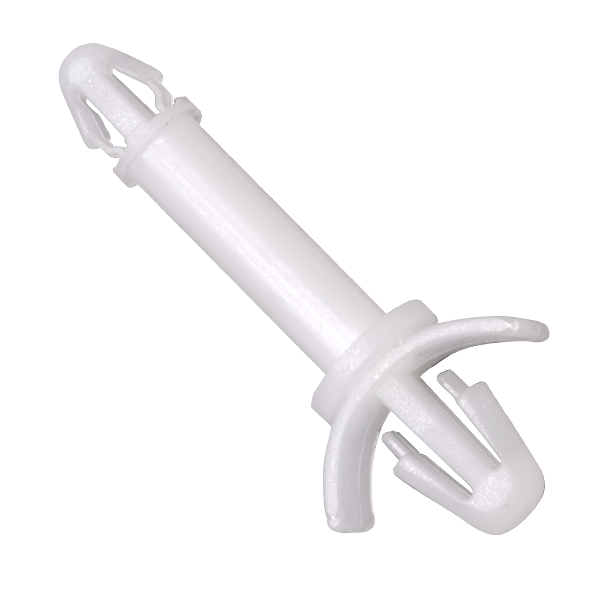

DISTANZIATORI IN PLASTICA PER PCB "MASCHIO-MASCHIO" CON DUE GANCI, UN ARCO E BASE ALLARGATA
Materiale: poliammide 66.
Colore: naturale.
Temperatura d'uso: -20°C / +85°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: questi distanziatori sono caratterizzati da due ganci di bloccaggio, di cui uno con arco, e da una base allargata. Entrambi i fori di montaggio hanno una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Su richiesta: possono essere forniti in poliammide 66 antifiamma UL94-V0 (-40°C / +105°C).
Colore: naturale.
Temperatura d'uso: -20°C / +85°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: questi distanziatori sono caratterizzati da due ganci di bloccaggio, di cui uno con arco, e da una base allargata. Entrambi i fori di montaggio hanno una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Su richiesta: possono essere forniti in poliammide 66 antifiamma UL94-V0 (-40°C / +105°C).
ARTICOLO | ø foro di montaggio superiore mm | spessore telaio superiore mm | ø foro di montaggio inferiore mm | spessore telaio inferiore mm | B mm | H mm | H1 mm | H2 mm | L1 mm | L2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DAL 47-4071.1,98-1,6 4,8 NATURALI | 4 | 1,6 | 4,75 | 0,79 - 1,98 | 7,1 | 4,8 | 4 | 5,6 | 5 | 5,9 | 1000 | |
| DAL 47-4071.1,98-1,6 6,4 NATURALI | 4 | 1,6 | 4,75 | 0,79 - 1,98 | 7,1 | 6,4 | 4 | 5,6 | 5 | 5,9 | 1000 | |
| DAL 47-4071.1,98-1,6 7,9 NATURALI | 4 | 1,6 | 4,75 | 0,79 - 1,98 | 7,1 | 7,9 | 4 | 5,6 | 5 | 5,9 | 1000 | |
| DAL 47-4071.1,98-1,6 9,5 NATURALI | 4 | 1,6 | 4,75 | 0,79 - 1,98 | 7,1 | 9,5 | 4 | 5,6 | 5 | 5,9 | 1000 | |
| DAL 47-4071.1,98-1,6 11,1 NATURALI | 4 | 1,6 | 4,75 | 0,79 - 1,98 | 7,1 | 11,1 | 4 | 5,6 | 5 | 5,9 | 1000 | |
| DAL 47-4071.1,98-1,6 12,7 NATURALI | 4 | 1,6 | 4,75 | 0,79 - 1,98 | 7,1 | 12,7 | 4 | 5,6 | 5 | 5,9 | 1000 | |
| DAL 47-4071.1,98-1,6 15,9 NATURALI | 4 | 1,6 | 4,75 | 0,79 - 1,98 | 7,1 | 15,9 | 4 | 5,6 | 5 | 5,9 | 1000 | |
| DAL 47-4071.1,98-1,6 19,1 NATURALI | 4 | 1,6 | 4,75 | 0,79 - 1,98 | 7,1 | 19,1 | 4 | 5,6 | 5 | 5,9 | 1000 | |
| DAL 47-4071.1,98-1,6 22,2 NATURALI | 4 | 1,6 | 4,75 | 0,79 - 1,98 | 7,1 | 22,2 | 4 | 5,6 | 5 | 5,9 | 1000 | |
| DAL 47-4071.1,98-1,6 25,4 NATURALI | 4 | 1,6 | 4,75 | 0,79 - 1,98 | 7,1 | 25,4 | 4 | 5,6 | 5 | 5,9 | 1000 | |
| DAL 47-4071.1,98-1,6 28,6 NATURALI | 4 | 1,6 | 4,75 | 0,79 - 1,98 | 7,1 | 28,6 | 4 | 5,6 | 5 | 5,9 | 1000 | |
| DAL 47-4071.1,98-1,6 31,7 NATURALI | 4 | 1,6 | 4,75 | 0,79 - 1,98 | 7,1 | 31,7 | 4 | 5,6 | 5 | 5,9 | 1000 | |
| DAL 47-4071.1,98-1,6 34,9 NATURALI | 4 | 1,6 | 4,75 | 0,79 - 1,98 | 7,1 | 34,9 | 4 | 5,6 | 5 | 5,9 | 1000 |
