Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

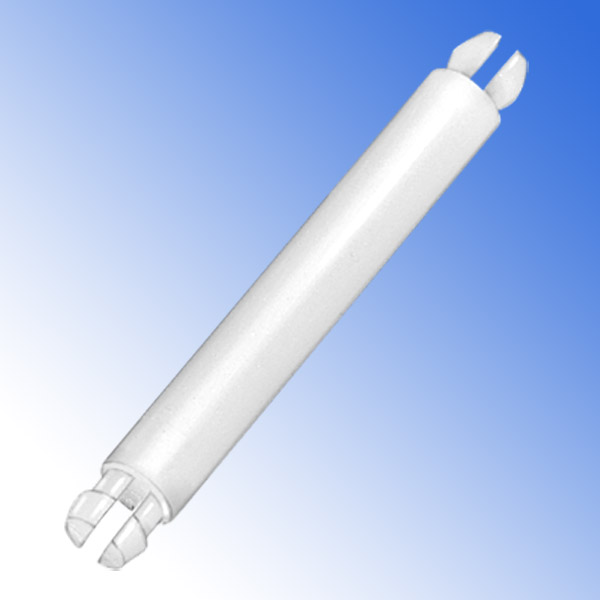

DISTANZIATORI IN PLASTICA PER PCB "MASCHIO-MASCHIO" CON UNCINO E DENTE TENSIONALE - SERIE “MINI”
Materiale: poliammide 66 antifiamma UL94-V2 e UL94-V0.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: -20°C / +85°C (PA 66-V2), -40°C / +105°C (PA 66-V0).
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori hanno il corpo con dimensioni ridotte e sono caratterizzati dall’uncino e dal dente tensionale. Entrambi i fori di montaggio hanno una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: -20°C / +85°C (PA 66-V2), -40°C / +105°C (PA 66-V0).
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori hanno il corpo con dimensioni ridotte e sono caratterizzati dall’uncino e dal dente tensionale. Entrambi i fori di montaggio hanno una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
ARTICOLO | colore | materiale | specifica | ø foro di montaggio inferiore mm | ø foro di montaggio superiore mm | spessore telaio inferiore mm | spessore telaio superiore mm | H mm | H3 mm | H4 mm | L1 mm | L2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

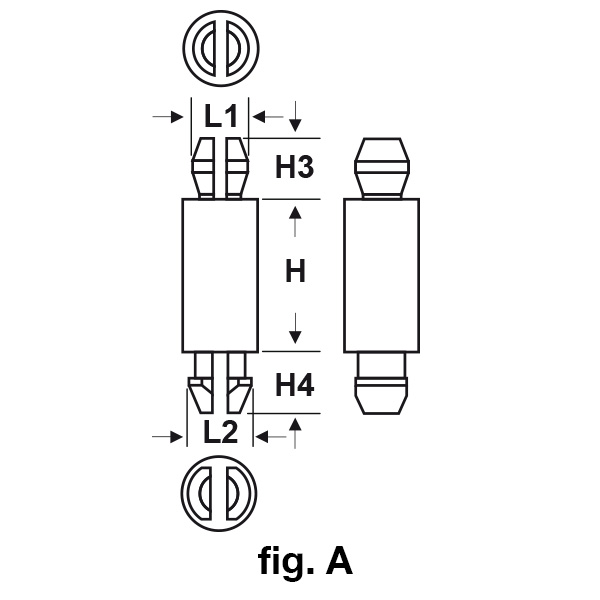

| MDM 31837.16 2 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 2 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 2 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 2 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 2,54 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 2,54 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 2,54 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 2,54 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 3,2 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 3,2 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 3,2 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 3,2 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 4 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 4 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 4 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 4 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 4,8 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 4,8 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 4,8 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 4,8 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 6,4 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 6,4 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 6,4 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 6,4 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 7,9 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 7,9 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 7,9 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 7,9 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 9,5 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 9,5 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 9,5 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 9,5 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 11,1 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 11,1 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 11,1 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 11,1 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 12,7 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 12,7 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 12,7 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 12,7 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 14,3 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 14,3 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 14,3 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 14,3 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 15,9 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 15,9 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 15,9 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 15,9 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 17,5 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 17,5 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 17,5 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 17,5 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 19,1 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 19,1 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 19,1 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 19,1 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 20,6 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 20,6 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 20,6 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 20,6 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 22,2 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 22,2 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 22,2 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 22,2 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 25,4 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 25,4 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 25,4 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 25,4 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 28,6 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 28,6 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 28,6 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 28,6 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 31,7 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 31,7 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 31,7 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 31,7 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 34,9 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 34,9 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 34,9 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 34,9 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM 31837.16 38,1 | naturale | PA 66-V2 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 38,1 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |
| MDM-V0 31837.16 38,1 | bianco | PA 66-V0 | fig. A | 3,18 | 3,18 | 1,6 | 1,6 | 38,1 | 3,8 | 3,7 | 3,44 | 3,8 | 1000 | |

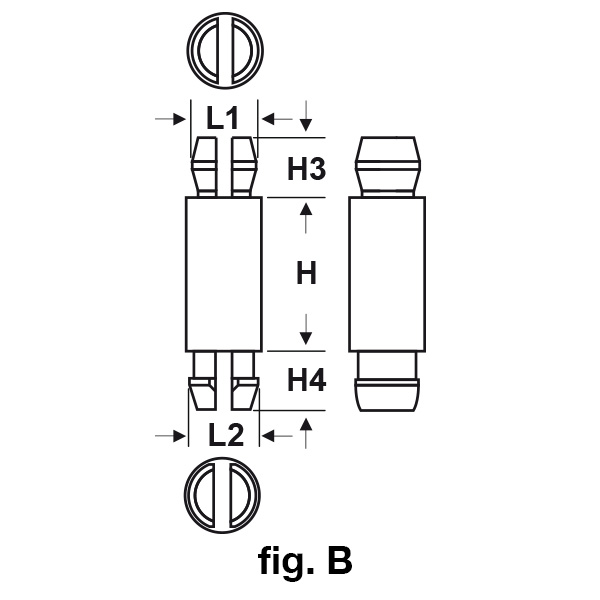

| MDR 38636.1,6 2 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 2 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 2 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 2 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 2,54 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 2,54 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 2,54 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 2,54 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 3,2 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 3,2 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 3,2 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 3,2 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 4 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 4 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 4 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 4 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 4,8 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 4,8 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 4,8 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 4,8 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 6,4 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 6,4 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 6,4 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 6,4 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 7,9 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 7,9 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 7,9 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 7,9 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 9,5 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 9,5 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 9,5 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 9,5 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 11,1 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 11,1 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 11,1 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 11,1 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 12,7 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 12,7 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 12,7 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 12,7 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 14,3 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 14,3 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 14,3 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 14,3 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 15,9 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 15,9 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 15,9 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 15,9 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 17,5 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 17,5 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 17,5 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 17,5 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 19,1 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 19,1 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 19,1 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 19,1 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 20,6 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 20,6 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 20,6 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 20,6 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 22,2 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 22,2 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 22,2 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 22,2 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 25,4 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 25,4 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 25,4 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 25,4 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 28,6 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 28,6 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 28,6 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 28,6 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 31,7 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 31,7 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 31,7 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 31,7 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 34,9 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 34,9 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 34,9 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 34,9 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR 38636.1,6 38,1 | naturale | PA 66-V2 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 38,1 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 | |
| MDR-V0 38636.1,6 38,1 | bianco | PA 66-V0 | fig. B | 3,86 | 3,86 | 1,6 | 1,6 | 38,1 | 3,6 | 3,6 | 4,05 | 4,2 | 1000 |
