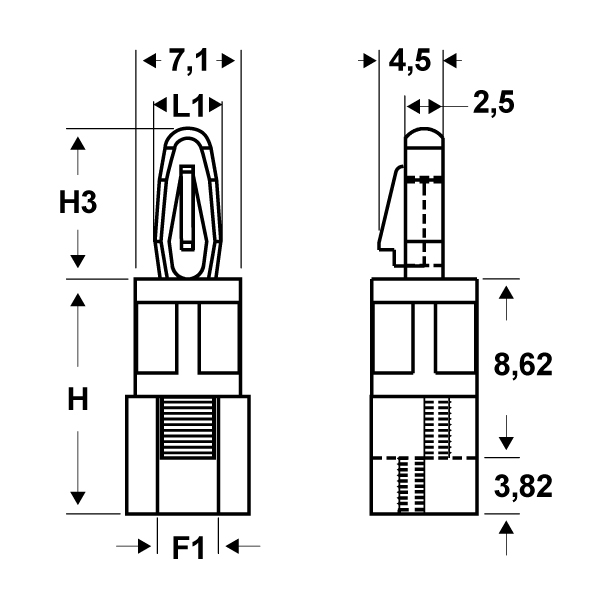

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

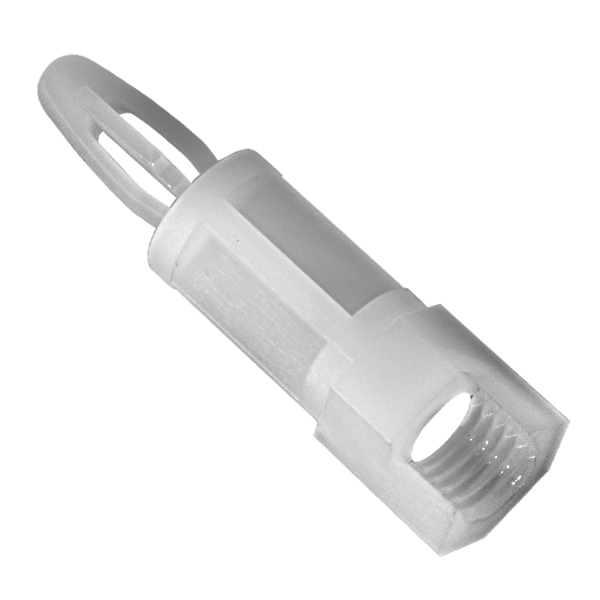

DISTANZIATORI IN PLASTICA PER PCB FILETTATI "MASCHIO-FEMMINA" CON DENTE DI BLOCCAGGIO E COLORE NATURALE (FILETTO UNC)
Materiale: poliammide 66.
Colore: naturale.
Temperatura d'uso: max +110°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: il corpo di questi distanziatori è parzialmente esagonale (per una lunghezza di 8 mm). Possono essere fissati sullo chassis per mezzo di viti oppure possono essere avvitati sui distanziatori con il filetto maschio esterno creando, così, un corpo unico per un’eventuale prolunga. Le viti sono fornite separatamente.
Su richiesta: possono essere realizzati in poliammide antifiamma e autoestinguente UL94-V0 resistente fino a +105°C.
Colore: naturale.
Temperatura d'uso: max +110°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: il corpo di questi distanziatori è parzialmente esagonale (per una lunghezza di 8 mm). Possono essere fissati sullo chassis per mezzo di viti oppure possono essere avvitati sui distanziatori con il filetto maschio esterno creando, così, un corpo unico per un’eventuale prolunga. Le viti sono fornite separatamente.
Su richiesta: possono essere realizzati in poliammide antifiamma e autoestinguente UL94-V0 resistente fino a +105°C.
ARTICOLO | filetto passo F1 | filetto valore F1 | H mm | H3 mm | L1 mm | spessore telaio mm | ø foro di montaggio superiore mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| SDF 40U6-32.1,6 9,5 NATURALI | UNC | 6 - 32 | 9,5 | 10,2 | 4,45 | 1,6 | 4 | 1000 | |
| SDF 40U6-32.1,6 12,7 NATURALI | UNC | 6 - 32 | 12,7 | 10,2 | 4,45 | 1,6 | 4 | 1000 | |
| SDF 40U6-32.1,6 15,9 NATURALI | UNC | 6 - 32 | 15,9 | 10,2 | 4,45 | 1,6 | 4 | 1000 | |
| SDF 40U6-32.1,6 19,1 NATURALI | UNC | 6 - 32 | 19,1 | 10,2 | 4,45 | 1,6 | 4 | 1000 | |
| SDF 40U6-32.1,6 22,2 NATURALI | UNC | 6 - 32 | 22,2 | 10,2 | 4,45 | 1,6 | 4 | 1000 | |
| SDF 40U6-32.1,6 25,4 NATURALI | UNC | 6 - 32 | 25,4 | 10,2 | 4,45 | 1,6 | 4 | 1000 |
