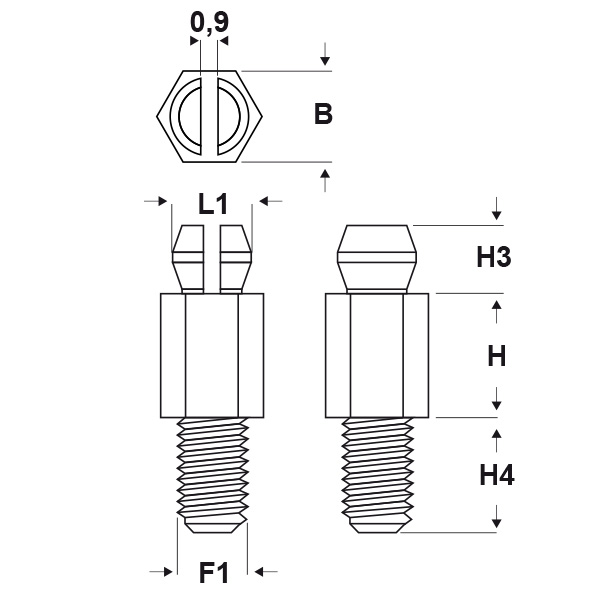

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

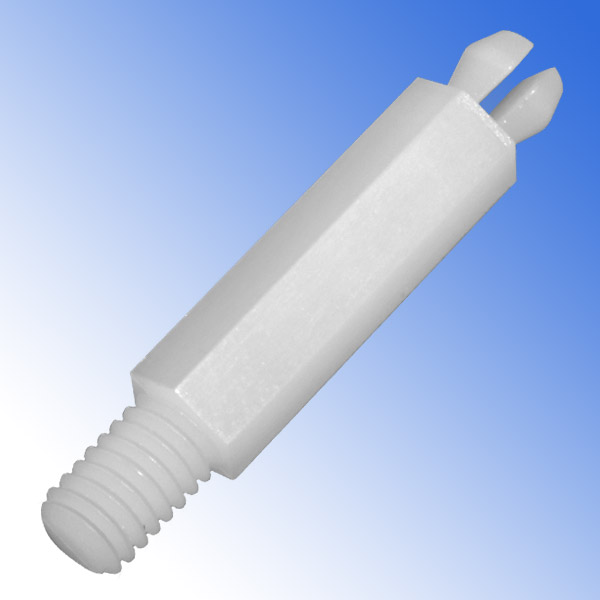

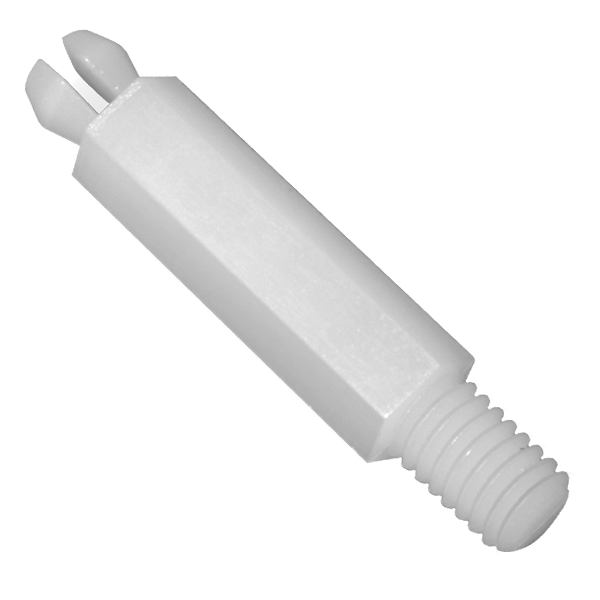

DISTANZIATORI IN PLASTICA PER PCB FILETTATI "MASCHIO-MASCHIO" CON DENTE TENSIONALE (FILETTO UNC)
Materiale: poliammide 66 antifiamma UL94-V2 e UL94-V0.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: -20°C / +85°C (PA 66-V2), -40°C / +105°C (PA 66-V0)
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori sono caratterizzati dal dente tensionale e dal filetto maschio. Il foro di montaggio superiore ha una tolleranza di +/-0,08 mm.
Su richiesta: per quantità, possono essere realizzati in colore nero in entrambi i materiali.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: -20°C / +85°C (PA 66-V2), -40°C / +105°C (PA 66-V0)
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori sono caratterizzati dal dente tensionale e dal filetto maschio. Il foro di montaggio superiore ha una tolleranza di +/-0,08 mm.
Su richiesta: per quantità, possono essere realizzati in colore nero in entrambi i materiali.
ARTICOLO | colore | materiale | ø foro di montaggio superiore mm | spessore telaio superiore mm | filetto passo F1 | filetto valore F1 | H mm | B mm | H3 mm | H4 mm | L1 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SDD 39U6-32.1,6 3,2 NATURALI | naturale | PA 66-V2 | 3,86 | 1,6 | UNC | 6 - 32 | 3,2 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 | |
| SDD-V0 39U6-32.1,6 3,2 BIANCHI | bianco | PA 66-V0 | 3,86 | 1,6 | UNC | 6 - 32 | 3,2 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 | |
| SDD 39U6-32.1,6 4,8 NATURALI | naturale | PA 66-V2 | 3,86 | 1,6 | UNC | 6 - 32 | 4,8 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 | |
| SDD-V0 39U6-32.1,6 4,8 BIANCHI | bianco | PA 66-V0 | 3,86 | 1,6 | UNC | 6 - 32 | 4,8 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 | |
| SDD 39U6-32.1,6 6,4 NATURALI | naturale | PA 66-V2 | 3,86 | 1,6 | UNC | 6 - 32 | 6,4 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 | |
| SDD-V0 39U6-32.1,6 6,4 BIANCHI | bianco | PA 66-V0 | 3,86 | 1,6 | UNC | 6 - 32 | 6,4 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 | |
| SDD 39U6-32.1,6 9,5 NATURALI | naturale | PA 66-V2 | 3,86 | 1,6 | UNC | 6 - 32 | 9,5 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 | |
| SDD-V0 39U6-32.1,6 9,5 BIANCHI | bianco | PA 66-V0 | 3,86 | 1,6 | UNC | 6 - 32 | 9,5 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 | |
| SDD 39U6-32.1,6 12,7 NATURALI | naturale | PA 66-V2 | 3,86 | 1,6 | UNC | 6 - 32 | 12,7 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 | |
| SDD-V0 39U6-32.1,6 12,7 BIANCHI | bianco | PA 66-V0 | 3,86 | 1,6 | UNC | 6 - 32 | 12,7 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 | |
| SDD 39U6-32.1,6 15,9 NATURALI | naturale | PA 66-V2 | 3,86 | 1,6 | UNC | 6 - 32 | 15,9 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 | |
| SDD-V0 39U6-32.1,6 15,9 BIANCHI | bianco | PA 66-V0 | 3,86 | 1,6 | UNC | 6 - 32 | 15,9 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 | |
| SDD 39U6-32.1,6 19,1 NATURALI | naturale | PA 66-V2 | 3,86 | 1,6 | UNC | 6 - 32 | 19,1 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 | |
| SDD-V0 39U6-32.1,6 19,1 BIANCHI | bianco | PA 66-V0 | 3,86 | 1,6 | UNC | 6 - 32 | 19,1 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 | |
| SDD 39U6-32.1,6 22,2 NATURALI | naturale | PA 66-V2 | 3,86 | 1,6 | UNC | 6 - 32 | 22,2 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 | |
| SDD-V0 39U6-32.1,6 22,2 BIANCHI | bianco | PA 66-V0 | 3,86 | 1,6 | UNC | 6 - 32 | 22,2 | 4,75 | 3,6 | 5,97 | 4,05 | 1000 |
