Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

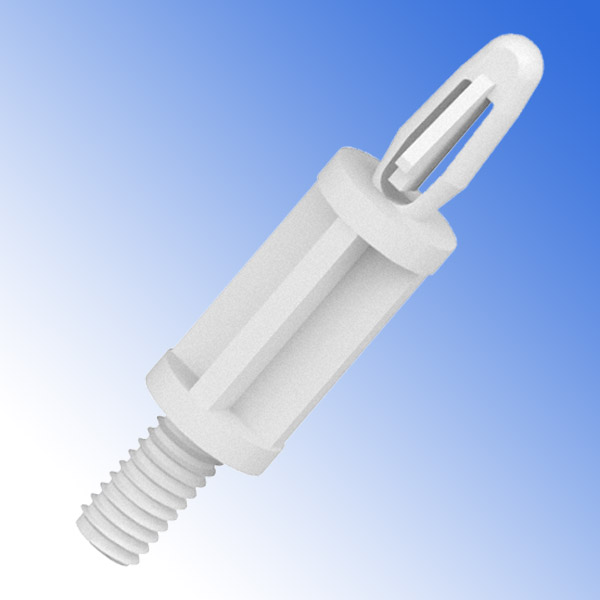

DISTANZIATORI IN PLASTICA PER PCB FILETTATI "MASCHIO-MASCHIO" CON DENTE DI BLOCCAGGIO, CORPO A CROCE E FILETTO LUNGO (FILETTO UNC)
Materiale: poliammide 66.
Colore: naturale.
Temperatura d'uso: -20°C / +85°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: questi distanziatori sono caratterizzati dal dente di bloccaggio, dal corpo a croce e dalle basi cilindriche. Il foro di montaggio superiore ha una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Su richiesta: per quantità, possono essere realizzati in colore nero.
Colore: naturale.
Temperatura d'uso: -20°C / +85°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: questi distanziatori sono caratterizzati dal dente di bloccaggio, dal corpo a croce e dalle basi cilindriche. Il foro di montaggio superiore ha una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Su richiesta: per quantità, possono essere realizzati in colore nero.
ARTICOLO | ø foro di montaggio superiore mm | spessore telaio superiore mm | filetto passo F1 | filetto valore F1 | ØB mm | H mm | H3 mm | H4 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| SDML 40U6-32.1,57 6,4 NATURALI | 4 | 1,57 | UNC | 6 - 32 | 7,1 | 6,4 | 10,2 | 7,6 | 1000 | |
| SDML 40U6-32.1,57 9,5 NATURALI | 4 | 1,57 | UNC | 6 - 32 | 7,1 | 9,5 | 10,2 | 7,6 | 1000 | |
| SDML 40U6-32.1,57 12,7 NATURALI | 4 | 1,57 | UNC | 6 - 32 | 7,1 | 12,7 | 10,2 | 7,6 | 1000 | |
| SDML 40U6-32.1,57 15,9 NATURALI | 4 | 1,57 | UNC | 6 - 32 | 7,1 | 15,9 | 10,2 | 7,6 | 1000 | |
| SDML 40U6-32.1,57 19,1 NATURALI | 4 | 1,57 | UNC | 6 - 32 | 7,1 | 19,1 | 10,2 | 7,6 | 1000 | |
| SDML 40U6-32.1,57 22,2 NATURALI | 4 | 1,57 | UNC | 6 - 32 | 7,1 | 22,2 | 10,2 | 7,6 | 1000 | |
| SDML 40U6-32.1,57 25,4 NATURALI | 4 | 1,57 | UNC | 6 - 32 | 7,1 | 25,4 | 10,2 | 7,6 | 1000 |
