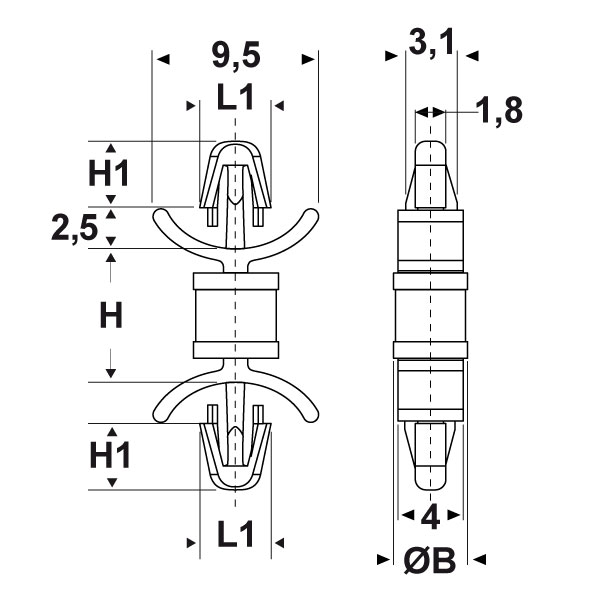

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

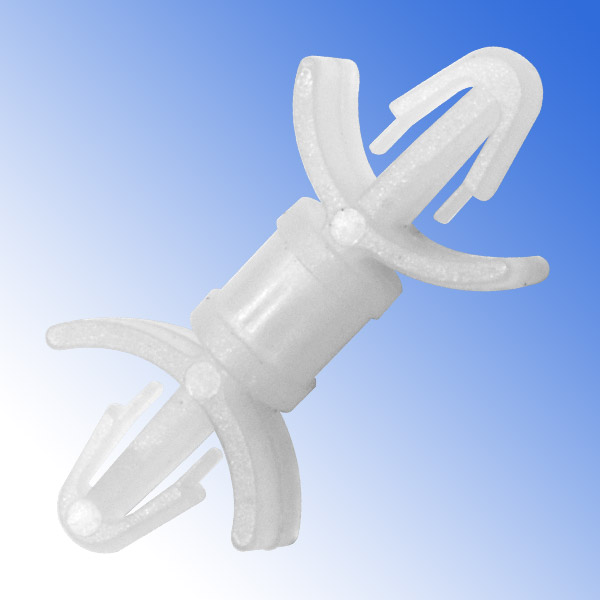

DISTANZIATORI IN PLASTICA PER PCB "MASCHIO-MASCHIO" CON DUE GANCI E DUE ARCHI - SERIE “MINI”
Materiale: poliammide 66 antifiamma UL94-V2 e UL94-V0.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: -20°C / +85°C (PA 66-V2), -40°C / +105°C (PA 66-V0)
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori hanno il corpo con dimensioni ridotte e sono caratterizzati dai ganci di bloccaggio con due archi. Entrambi i fori di montaggio hanno una tolleranza di +/-0,05 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: -20°C / +85°C (PA 66-V2), -40°C / +105°C (PA 66-V0)
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori hanno il corpo con dimensioni ridotte e sono caratterizzati dai ganci di bloccaggio con due archi. Entrambi i fori di montaggio hanno una tolleranza di +/-0,05 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
ARTICOLO | colore | materiale | ø foro di montaggio superiore mm | spessore telaio superiore mm | ø foro di montaggio inferiore mm | spessore telaio inferiore mm | ØB mm | H mm | H1 mm | L1 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MGA 3244.1,98 4,8 NATURALI | naturale | PA 66-V2 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 4,8 | 4 | 4,18 | 1000 | |
| MGA-V0 3244.1,98 4,8 BIANCHI | bianco | PA 66-V0 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 4,8 | 4 | 4,18 | 1000 | |
| MGA 3244.1,98 6,4 NATURALI | naturale | PA 66-V2 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 6,4 | 4 | 4,18 | 1000 | |
| MGA-V0 3244.1,98 6,4 BIANCHI | bianco | PA 66-V0 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 6,4 | 4 | 4,18 | 1000 | |
| MGA 3244.1,98 7,9 NATURALI | naturale | PA 66-V2 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 7,9 | 4 | 4,18 | 1000 | |
| MGA-V0 3244.1,98 7,9 BIANCHI | bianco | PA 66-V0 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 7,9 | 4 | 4,18 | 1000 | |
| MGA 3244.1,98 9,5 NATURALI | naturale | PA 66-V2 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 9,5 | 4 | 4,18 | 1000 | |
| MGA-V0 3244.1,98 9,5 BIANCHI | bianco | PA 66-V0 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 9,5 | 4 | 4,18 | 1000 | |
| MGA 3244.1,98 11,1 NATURALI | naturale | PA 66-V2 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 11,1 | 4 | 4,18 | 1000 | |
| MGA-V0 3244.1,98 11,1 BIANCHI | bianco | PA 66-V0 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 11,1 | 4 | 4,18 | 1000 | |
| MGA 3244.1,98 12,7 NATURALI | naturale | PA 66-V2 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 12,7 | 4 | 4,18 | 1000 | |
| MGA-V0 3244.1,98 12,7 BIANCHI | bianco | PA 66-V0 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 12,7 | 4 | 4,18 | 1000 | |
| MGA 3244.1,98 14,3 NATURALI | naturale | PA 66-V2 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 14,3 | 4 | 4,18 | 1000 | |
| MGA-V0 3244.1,98 14,3 BIANCHI | bianco | PA 66-V0 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 14,3 | 4 | 4,18 | 1000 | |
| MGA 3244.1,98 15,9 NATURALI | naturale | PA 66-V2 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 15,9 | 4 | 4,18 | 1000 | |
| MGA-V0 3244.1,98 15,9 BIANCHI | bianco | PA 66-V0 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 15,9 | 4 | 4,18 | 1000 | |
| MGA 3244.1,98 22,2 NATURALI | naturale | PA 66-V2 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 22,2 | 4 | 4,18 | 1000 | |
| MGA-V0 3244.1,98 22,2 BIANCHI | bianco | PA 66-V0 | 3,18 | 0,79 - 1,98 | 3,18 | 0,79 - 1,98 | 4,4 | 22,2 | 4 | 4,18 | 1000 |
