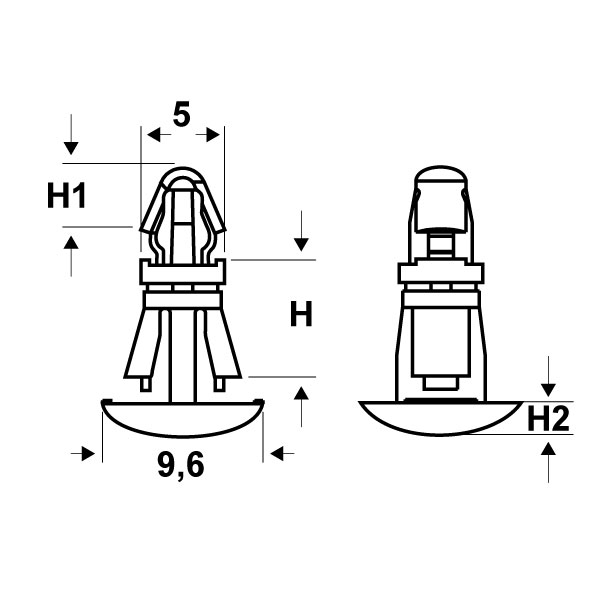

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

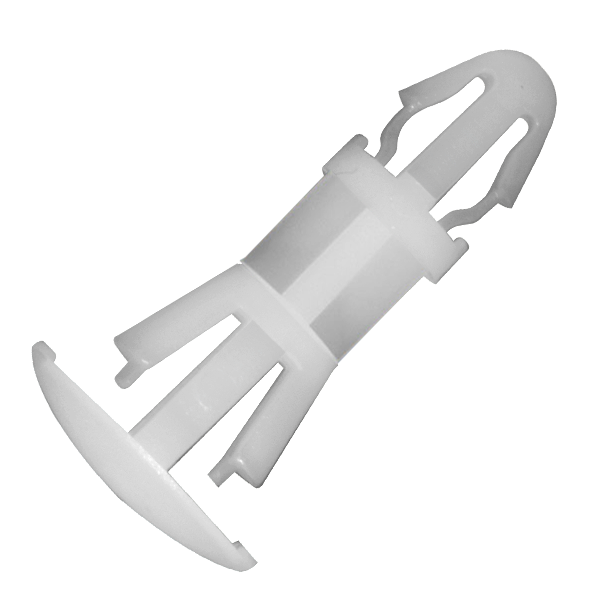

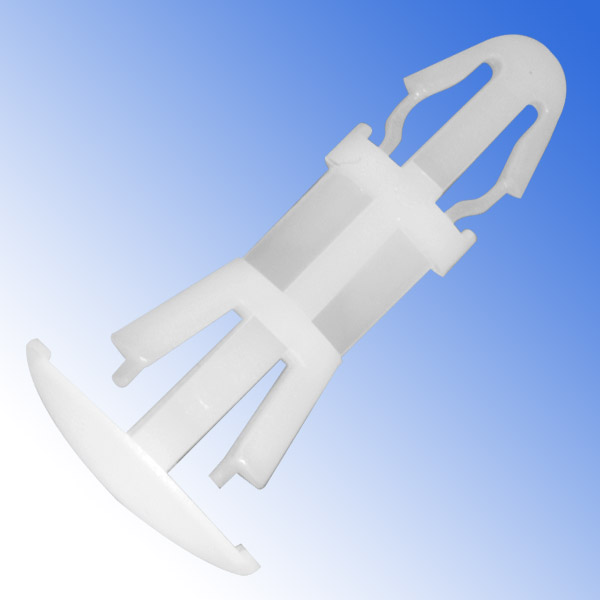

DISTANZIATORI IN PLASTICA PER PCB A BOTTONE CON GANCIO
Materiale: poliammide 66.
Colore: naturale.
Temperatura d'uso: max +85°C
Caratteristiche: questi distanziatori vengono montati a pressione dal di sotto del telaio, facendoli passare da entrambi i fori delle pareti. Sono caratterizzati dalla testa convessa e si distinguono per il gancio di bloccaggio con dimensioni ridotte.
Su richiesta: possono essere realizzati in poliammide antifiamma e autoestinguente UL94-V0 resistente fino a +105°C.
Colore: naturale.
Temperatura d'uso: max +85°C
Caratteristiche: questi distanziatori vengono montati a pressione dal di sotto del telaio, facendoli passare da entrambi i fori delle pareti. Sono caratterizzati dalla testa convessa e si distinguono per il gancio di bloccaggio con dimensioni ridotte.
Su richiesta: possono essere realizzati in poliammide antifiamma e autoestinguente UL94-V0 resistente fino a +105°C.
ARTICOLO | H mm | H1 mm | H2 mm | spessore telaio super. / infer. | ø foro di montaggio superiore mm | ø foro di montaggio inferiore mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|
| DR-BOC 1 | 6 | 4 | 1,9 | 1,6 / 1,6 | 4 | 5,4 | 1000 | |
| DR-BOC 2 | 6 | 4 | 1,9 | 1,6 / 2 | 4 | 5,4 | 1000 | |
| DR-BOC 3 | 8 | 4 | 1,9 | 1,6 / 1,6 | 4 | 5,4 | 1000 | |
| DR-BOC 4 | 8 | 4 | 1,9 | 1,6 / 2 | 4 | 5,4 | 1000 | |
| DR-BOC 5 | 10 | 4 | 1,9 | 1,6 / 1,6 | 4 | 5,4 | 1000 | |
| DR-BOC 6 | 10 | 4 | 1,9 | 1,6 / 2 | 4 | 5,4 | 1000 | |
| DR-BOC 7 | 12 | 4 | 1,9 | 1,6 / 1,6 | 4 | 5,4 | 1000 | |
| DR-BOC 8 | 12 | 4 | 1,9 | 1,6 / 2 | 4 | 5,4 | 1000 | |
| DR-BOC 14.1,6 | 14 | 4 | 1,9 | 1,6 / 1,6 | 4 | 5,4 | 1000 | |
| DR-BOC 14.2 | 14 | 4 | 1,9 | 1,6 / 2 | 4 | 5,4 | 1000 |
