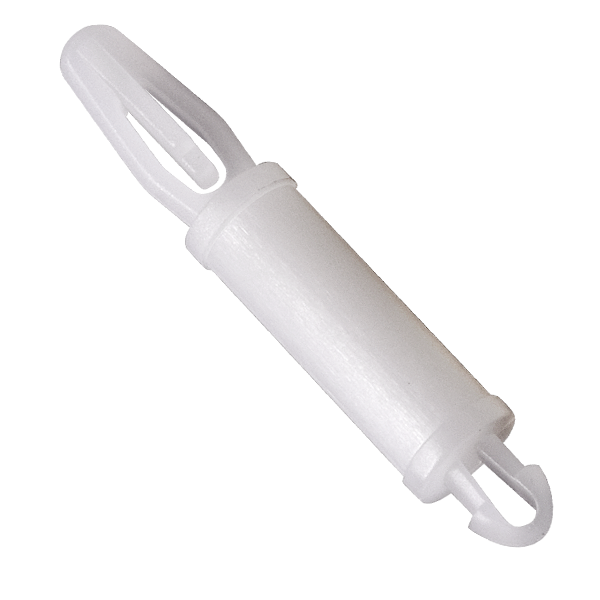

  • MAO.png

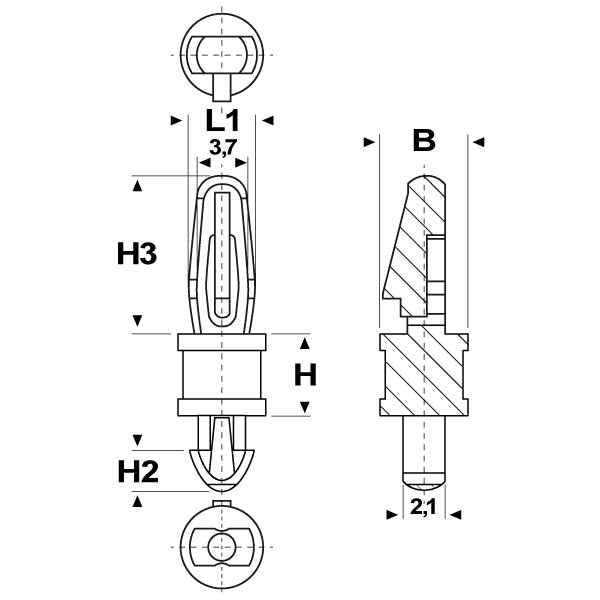

  • MAO-tecn.jpg
Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.
Genera pagina

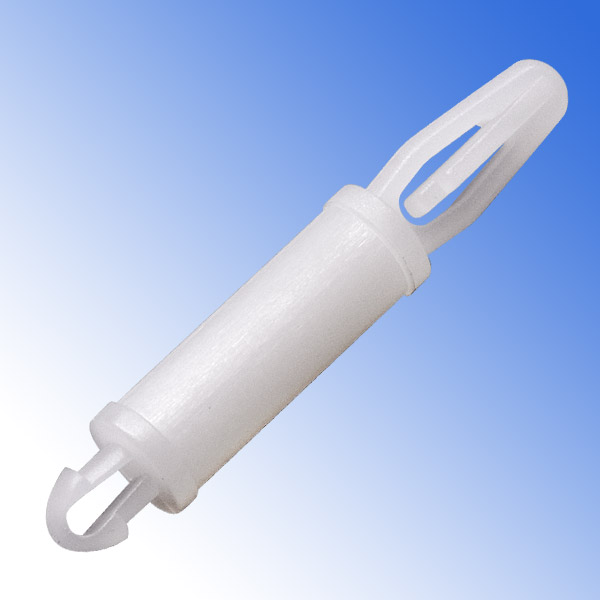

DISTANZIATORI IN PLASTICA PER PCB "MASCHIO-MASCHIO" CON GANCIO E DENTE DI BLOCCAGGIO - SERIE “MINI”

Materiale: poliammide 66.
Colore: naturale.
Temperatura d'uso: -20°C / +85°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: questi distanziatori hanno il corpo con dimensioni ridotte e sono caratterizzati dal gancio e dal dente di bloccaggio. Entrambi i fori di montaggio hanno una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.

ARTICOLO
ø foro di montaggio superiore
mm
spessore telaio superiore
mm
ø foro di montaggio inferiore
mm
spessore telaio inferiore
mm
B
mm
H
mm
H2
mm
H3
mm
L1
mm
confezione
pz.
MAO 25-3244.1,63-1,57 3,2 NATURALI3,181,572,541,634,43,228,74,41000
MAO 25-3244.1,63-1,57 4,8 NATURALI3,181,572,541,634,44,828,74,41000
MAO 25-3244.1,63-1,57 6,4 NATURALI3,181,572,541,634,46,428,74,41000
MAO 25-3244.1,63-1,57 7,9 NATURALI3,181,572,541,634,47,928,74,41000
MAO 25-3244.1,63-1,57 9,5 NATURALI3,181,572,541,634,49,528,74,41000
MAO 25-3244.1,63-1,57 11,1 NATURALI3,181,572,541,634,411,128,74,41000
MAO 25-3244.1,63-1,57 12,7 NATURALI3,181,572,541,634,412,728,74,41000
MAO 25-3244.1,63-1,57 15,9 NATURALI3,181,572,541,634,415,928,74,41000
