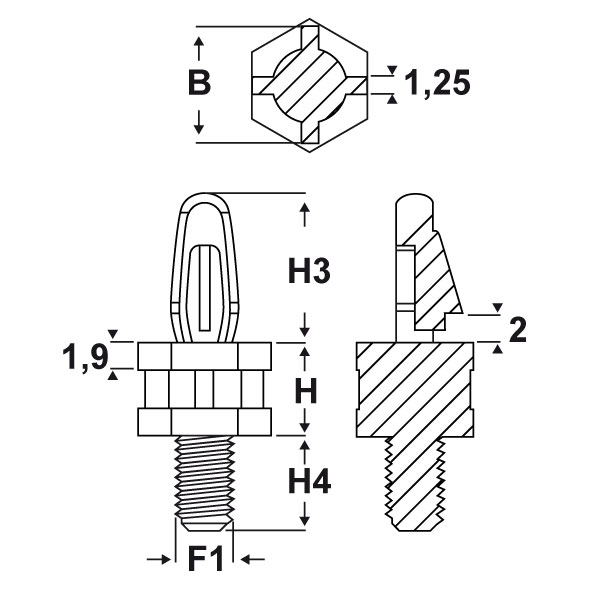

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

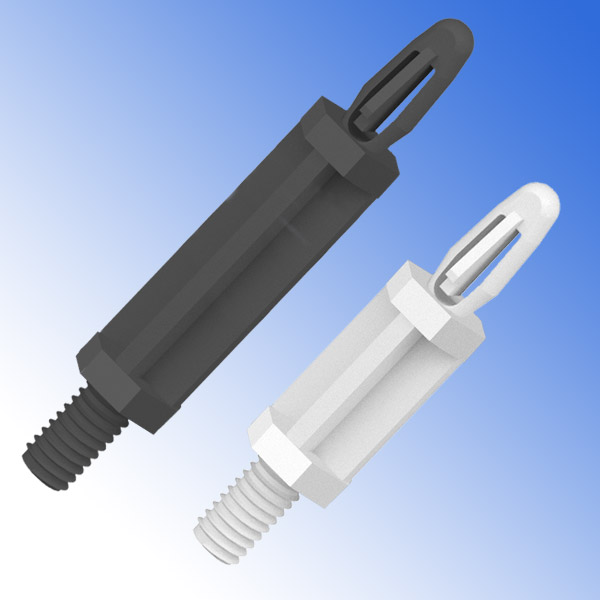

DISTANZIATORI IN PLASTICA PER PCB FILETTATI "MASCHIO-MASCHIO" CON DENTE DI BLOCCAGGIO E CORPO A CROCE (FILETTO METRICO)
Materiale: poliammide 66 antifiamma UL94-HB e UL94-V2.
Colore: naturale (PA 66-V2), nero (PA 66-HB e PA 66-V2).
Temperatura d'uso: -40°C / +95°C (PA 66-HB), max +85°C (PA 66-V2)
Infiammabilità: antifiamma UL94-HB (PA 66-HB), antifiamma e autoestinguente UL94-V2 (PA 66-V2).
Caratteristiche: questi distanziatori sono caratterizzati dal dente di bloccaggio, dal corpo a croce e dalle basi esagonali. Il foro di montaggio superiore ha una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Su richiesta: per quantità, i distanziatori tipo SDM possono essere realizzati in poliammide antifiamma e autoestinguente UL94-V0 ed in colore nero.
Colore: naturale (PA 66-V2), nero (PA 66-HB e PA 66-V2).
Temperatura d'uso: -40°C / +95°C (PA 66-HB), max +85°C (PA 66-V2)
Infiammabilità: antifiamma UL94-HB (PA 66-HB), antifiamma e autoestinguente UL94-V2 (PA 66-V2).
Caratteristiche: questi distanziatori sono caratterizzati dal dente di bloccaggio, dal corpo a croce e dalle basi esagonali. Il foro di montaggio superiore ha una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Su richiesta: per quantità, i distanziatori tipo SDM possono essere realizzati in poliammide antifiamma e autoestinguente UL94-V0 ed in colore nero.
ARTICOLO | colore | materiale | ø foro di montaggio superiore mm | spessore telaio superiore mm | filetto valore F1 | filetto passo F1 | B mm | H mm | H3 mm | H4 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SDM 40M4.1,57 4,8 | naturale | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 4,8 | 10,2 | 6,4 | 1000 | |
| SDM 1 | naturale | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 6,4 | 10,2 | 6,4 | 1000 | |
| SDM 12* | naturale | PA 66-V2 | 4 | 1,8 | Metrico | 4 | - | 7,9 | 9 | 6,4 | 1000 | |
| SDM 2 | naturale | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 9,5 | 10,2 | 6,4 | 1000 | |
| SDM 40M4.1,57 11,1 | naturale | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 11,1 | 10,2 | 6,4 | 1000 | |
| SDM 3 | naturale | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 12,7 | 10,2 | 6,4 | 1000 | |
| SDM 4 | naturale | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 15,9 | 10,2 | 6,4 | 1000 | |
| SDM 5 | naturale | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 19,1 | 10,2 | 6,4 | 1000 | |
| SDM 40M4.1,57 20 | naturale | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 20 | 10,2 | 6,4 | 1000 | |
| SDM 6 | naturale | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 22,2 | 10,2 | 6,4 | 1000 | |
| SDM 7 | naturale | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 25,4 | 10,2 | 6,4 | 1000 | |
| SDM 8 | naturale | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 28,6 | 10,2 | 6,4 | 1000 | |
| SDM 40M4.1,57 31,7 | naturale | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 31,7 | 10,2 | 6,4 | 1000 | |
| SDM 40M4.1,57 34,9 | naturale | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 34,9 | 10,2 | 6,4 | 1000 | |
| SDM 40M4.1,57 35,7 | naturale | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 35,7 | 10,2 | 6,4 | 1000 | |

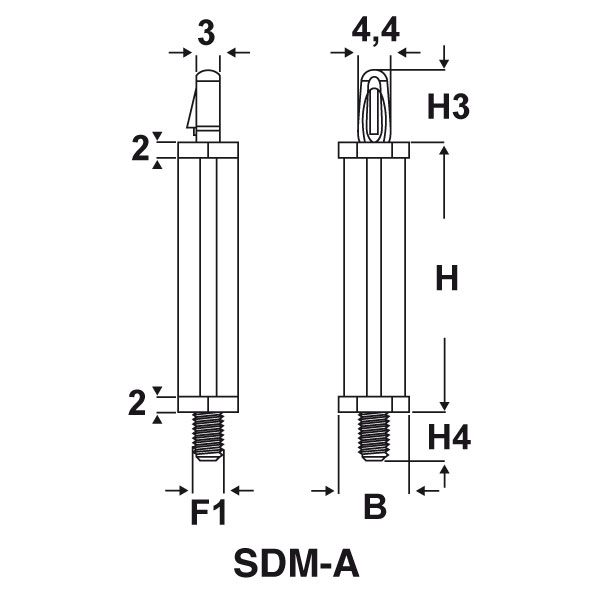

| SDM-A-HB 40M4.1,57 45 NERI | nero | PA 66-HB | 4 | 1,57 | Metrico | 4 | 8 | 45 | 9,5 | 6,4 | 1000 | |
| SDM-A 40M4.1,57 45 NERI | nero | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 45 | 9,5 | 6,4 | 1000 | |
| SDM-A-HB 40M4.1,57 50 NERI | nero | PA 66-HB | 4 | 1,57 | Metrico | 4 | 8 | 50 | 9,5 | 6,4 | 500 | |
| SDM-A 40M4.1,57 50 NERI | nero | PA 66-V2 | 4 | 1,57 | Metrico | 4 | 8 | 50 | 9,5 | 6,4 | 500 |
