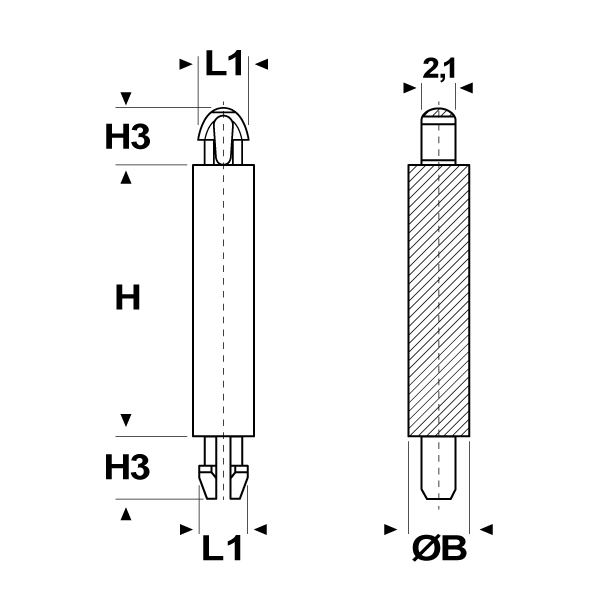

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

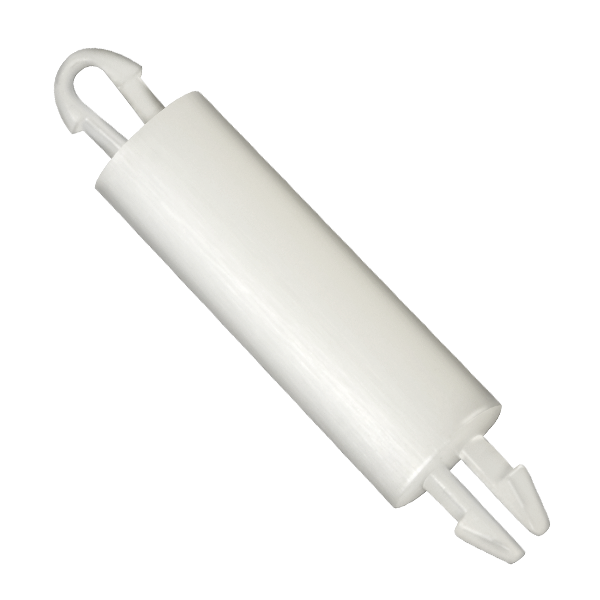

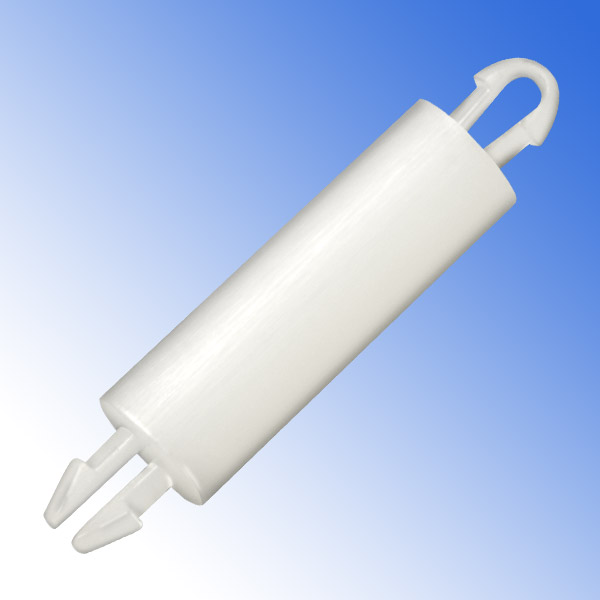

DISTANZIATORI IN PLASTICA PER PCB "MASCHIO-MASCHIO" CON GANCIO E UNCINO - SERIE “MINI"
Materiale: poliammide 66 antifiamma UL94-V2 e UL94-V0.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: -20°C / +85°C (PA 66-V2), -40°C / +105°C (PA 66-V0)
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori hanno il corpo con dimensioni ridotte e sono caratterizzati dal gancio ed uncino di bloccaggio. Entrambi i fori di montaggio hanno una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: -20°C / +85°C (PA 66-V2), -40°C / +105°C (PA 66-V0)
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori hanno il corpo con dimensioni ridotte e sono caratterizzati dal gancio ed uncino di bloccaggio. Entrambi i fori di montaggio hanno una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
ARTICOLO | colore | materiale | ø foro di montaggio superiore mm | spessore telaio superiore mm | ø foro di montaggio inferiore mm | spessore telaio inferiore mm | ØB mm | H mm | H3 mm | L1 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MGU 2546.1,57 2 NATURALI | naturale | PA 66-V2 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 2 | 3,7 | 3 | 1000 | |
| MGU-V0 2546.1,57 2 BIANCHI | bianco | PA 66-V0 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 2 | 3,7 | 3 | 1000 | |
| MGU 2546.1,57 3 NATURALI | naturale | PA 66-V2 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 3 | 3,7 | 3 | 1000 | |
| MGU-V0 2546.1,57 3 BIANCHI | bianco | PA 66-V0 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 3 | 3,7 | 3 | 1000 | |
| MGU 2546.1,57 4 NATURALI | naturale | PA 66-V2 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 4 | 3,7 | 3 | 1000 | |
| MGU-V0 2546.1,57 4 BIANCHI | bianco | PA 66-V0 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 4 | 3,7 | 3 | 1000 | |
| MGU 2546.1,57 5 NATURALI | naturale | PA 66-V2 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 5 | 3,7 | 3 | 1000 | |
| MGU-V0 2546.1,57 5 BIANCHI | bianco | PA 66-V0 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 5 | 3,7 | 3 | 1000 | |
| MGU 2546.1,57 6 NATURALI | naturale | PA 66-V2 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 6 | 3,7 | 3 | 1000 | |
| MGU-V0 2546.1,57 6 BIANCHI | bianco | PA 66-V0 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 6 | 3,7 | 3 | 1000 | |
| MGU 2546.1,57 7 NATURALI | naturale | PA 66-V2 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 7 | 3,7 | 3 | 1000 | |
| MGU-V0 2546.1,57 7 BIANCHI | bianco | PA 66-V0 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 7 | 3,7 | 3 | 1000 | |
| MGU 2546.1,57 8 NATURALI | naturale | PA 66-V2 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 8 | 3,7 | 3 | 1000 | |
| MGU-V0 2546.1,57 8 BIANCHI | bianco | PA 66-V0 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 8 | 3,7 | 3 | 1000 | |
| MGU 2546.1,57 10 NATURALI | naturale | PA 66-V2 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 10 | 3,7 | 3 | 1000 | |
| MGU-V0 2546.1,57 10 BIANCHI | bianco | PA 66-V0 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 10 | 3,7 | 3 | 1000 | |
| MGU 2546.1,57 12 NATURALI | naturale | PA 66-V2 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 12 | 3,7 | 3 | 1000 | |
| MGU-V0 2546.1,57 12 BIANCHI | bianco | PA 66-V0 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 12 | 3,7 | 3 | 1000 | |
| MGU 2546.1,57 14 NATURALI | naturale | PA 66-V2 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 14 | 3,7 | 3 | 1000 | |
| MGU-V0 2546.1,57 14 BIANCHI | bianco | PA 66-V0 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 14 | 3,7 | 3 | 1000 | |
| MGU 2546.1,57 16 NATURALI | naturale | PA 66-V2 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 16 | 3,7 | 3 | 1000 | |
| MGU-V0 2546.1,57 16 BIANCHI | bianco | PA 66-V0 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 16 | 3,7 | 3 | 1000 | |
| MGU 2546.1,57 18 NATURALI | naturale | PA 66-V2 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 18 | 3,7 | 3 | 1000 | |
| MGU-V0 2546.1,57 18 BIANCHI | bianco | PA 66-V0 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 18 | 3,7 | 3 | 1000 | |
| MGU 2546.1,57 20 NATURALI | naturale | PA 66-V2 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 20 | 3,7 | 3 | 1000 | |
| MGU-V0 2546.1,57 20 BIANCHI | bianco | PA 66-V0 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 20 | 3,7 | 3 | 1000 | |
| MGU 2546.1,57 22 NATURALI | naturale | PA 66-V2 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 22 | 3,7 | 3 | 1000 | |
| MGU-V0 2546.1,57 22 BIANCHI | bianco | PA 66-V0 | 2,5 | 1,57 | 2,5 | 1,57 | 4,6 | 22 | 3,7 | 3 | 1000 |
