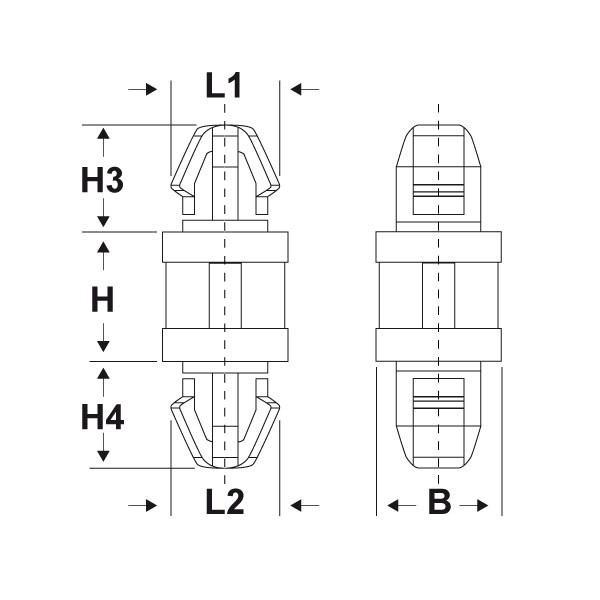

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

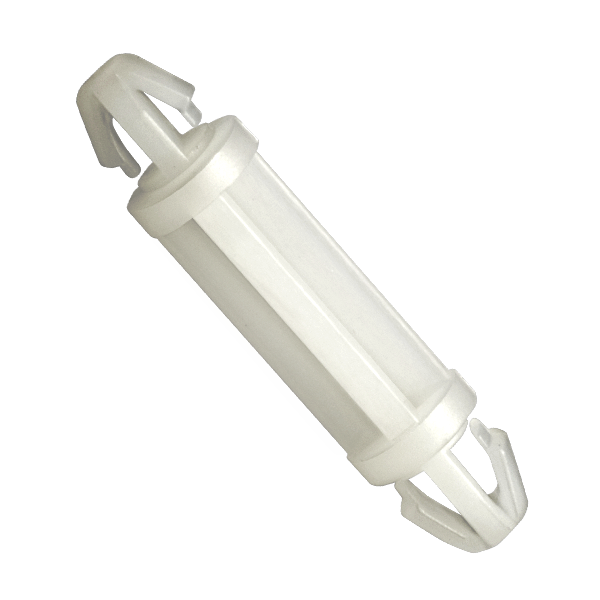

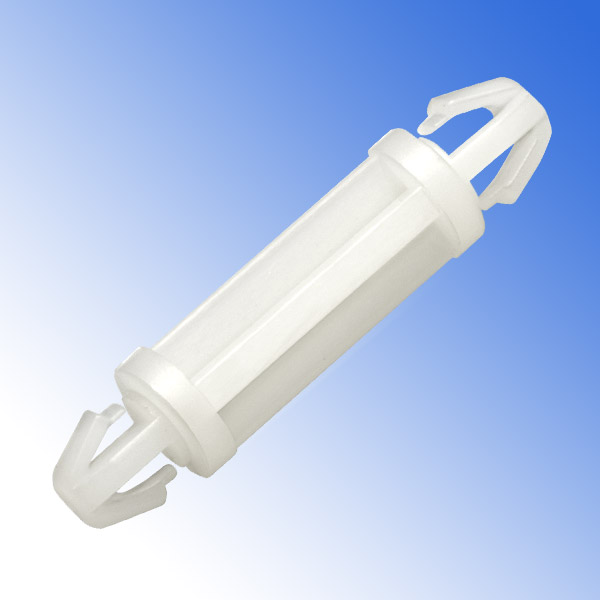

DISTANZIATORI IN PLASTICA PER PCB "MASCHIO-MASCHIO" CON DUE GANCI
Materiale: poliammide 66.
Colore: naturale.
Temperatura d'uso: -20°C / +85°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: questi distanziatori sono caratterizzati da due ganci di bloccaggio. Entrambi i fori di montaggio hanno una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Colore: naturale.
Temperatura d'uso: -20°C / +85°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: questi distanziatori sono caratterizzati da due ganci di bloccaggio. Entrambi i fori di montaggio hanno una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
ARTICOLO | ø foro di montaggio superiore mm | spessore telaio superiore mm | ø foro di montaggio inferiore mm | spessore telaio inferiore mm | B mm | H mm | H3 mm | H4 mm | L1 mm | L2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DST 4059.1,6 3 NATURALI | 4 | 1,6 | 4 | 1,6 | 5,9 | 3 | 5 | 5 | 4,9 | 4,9 | 1000 | |
| DST 4059.1,6 4 NATURALI | 4 | 1,6 | 4 | 1,6 | 5,9 | 4 | 5 | 5 | 4,9 | 4,9 | 1000 | |
| DST 4059.1,6 6 NATURALI | 4 | 1,6 | 4 | 1,6 | 5,9 | 6 | 5 | 5 | 4,9 | 4,9 | 1000 | |
| DST 4059.1,6 8 NATURALI | 4 | 1,6 | 4 | 1,6 | 5,9 | 8 | 5 | 5 | 4,9 | 4,9 | 1000 | |
| DST 4059.1,6 10 NATURALI | 4 | 1,6 | 4 | 1,6 | 5,9 | 10 | 5 | 5 | 4,9 | 4,9 | 1000 | |
| DST 4059.1,6 12 NATURALI | 4 | 1,6 | 4 | 1,6 | 5,9 | 12 | 5 | 5 | 4,9 | 4,9 | 1000 | |
| DST 4059.1,6 14 NATURALI | 4 | 1,6 | 4 | 1,6 | 5,9 | 14 | 5 | 5 | 4,9 | 4,9 | 1000 | |
| DST 4059.1,6 16 NATURALI | 4 | 1,6 | 4 | 1,6 | 5,9 | 16 | 5 | 5 | 4,9 | 4,9 | 1000 | |
| DST 4059.1,6 18 NATURALI | 4 | 1,6 | 4 | 1,6 | 5,9 | 18 | 5 | 5 | 4,9 | 4,9 | 1000 | |
| DST 48-4059.1,6 1,6 3 NATURALI | 4 | 1,6 | 4,8 | 1,6 | 5,9 | 3 | 5 | 5,3 | 4,9 | 5,5 | 1000 | |
| DST 48-4059.1,6 1,6 4 NATURALI | 4 | 1,6 | 4,8 | 1,6 | 5,9 | 4 | 5 | 5,3 | 4,9 | 5,5 | 1000 | |
| DST 48-4059.1,6 1,6 6 NATURALI | 4 | 1,6 | 4,8 | 1,6 | 5,9 | 6 | 5 | 5,3 | 4,9 | 5,5 | 1000 | |
| DST 48-4059.1,6 1,6 8 NATURALI | 4 | 1,6 | 4,8 | 1,6 | 5,9 | 8 | 5 | 5,3 | 4,9 | 5,5 | 1000 | |
| DST 48-4059.1,6 1,6 10 NATURALI | 4 | 1,6 | 4,8 | 1,6 | 5,9 | 10 | 5 | 5,3 | 4,9 | 5,5 | 1000 | |
| DST 48-4059.1,6 1,6 12 NATURALI | 4 | 1,6 | 4,8 | 1,6 | 5,9 | 12 | 5 | 5,3 | 4,9 | 5,5 | 1000 | |
| DST 48-4059.1,6 1,6 14 NATURALI | 4 | 1,6 | 4,8 | 1,6 | 5,9 | 14 | 5 | 5,3 | 4,9 | 5,5 | 1000 | |
| DST 48-4059.1,6 1,6 16 NATURALI | 4 | 1,6 | 4,8 | 1,6 | 5,9 | 16 | 5 | 5,3 | 4,9 | 5,5 | 1000 | |
| DST 48-4059.1,6 1,6 18 NATURALI | 4 | 1,6 | 4,8 | 1,6 | 5,9 | 18 | 5 | 5,3 | 4,9 | 5,5 | 1000 | |
| DST 4859.1,6 3 NATURALI | 4,8 | 1,6 | 4,8 | 1,6 | 5,9 | 3 | 5,3 | 5,3 | 5,5 | 5,5 | 1000 | |
| DST 4859.1,6 4 NATURALI | 4,8 | 1,6 | 4,8 | 1,6 | 5,9 | 4 | 5,3 | 5,3 | 5,5 | 5,5 | 1000 | |
| DST 4859.1,6 6 NATURALI | 4,8 | 1,6 | 4,8 | 1,6 | 5,9 | 6 | 5,3 | 5,3 | 5,5 | 5,5 | 1000 | |
| DST 4859.1,6 8 NATURALI | 4,8 | 1,6 | 4,8 | 1,6 | 5,9 | 8 | 5,3 | 5,3 | 5,5 | 5,5 | 1000 | |
| DST 4859.1,6 10 NATURALI | 4,8 | 1,6 | 4,8 | 1,6 | 5,9 | 10 | 5,3 | 5,3 | 5,5 | 5,5 | 1000 | |
| DST 4859.1,6 12 NATURALI | 4,8 | 1,6 | 4,8 | 1,6 | 5,9 | 12 | 5,3 | 5,3 | 5,5 | 5,5 | 1000 | |
| DST 4859.1,6 14 NATURALI | 4,8 | 1,6 | 4,8 | 1,6 | 5,9 | 14 | 5,3 | 5,3 | 5,5 | 5,5 | 1000 | |
| DST 4859.1,6 16 NATURALI | 4,8 | 1,6 | 4,8 | 1,6 | 5,9 | 16 | 5,3 | 5,3 | 5,5 | 5,5 | 1000 | |
| DST 4859.1,6 18 NATURALI | 4,8 | 1,6 | 4,8 | 1,6 | 5,9 | 18 | 5,3 | 5,3 | 5,5 | 5,5 | 1000 |
