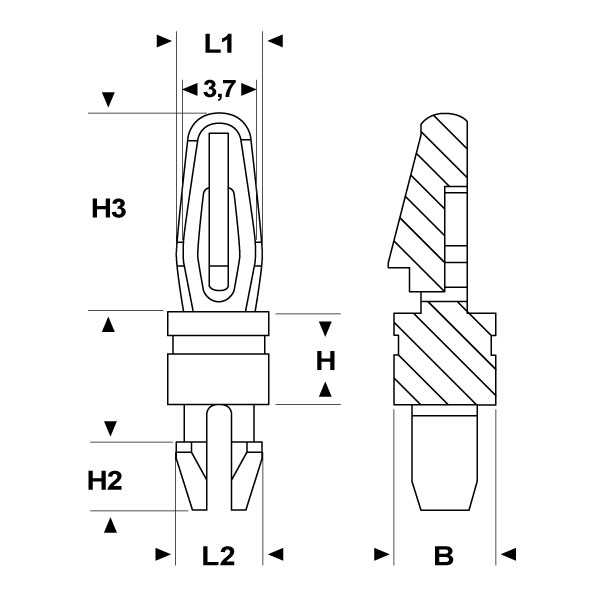

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

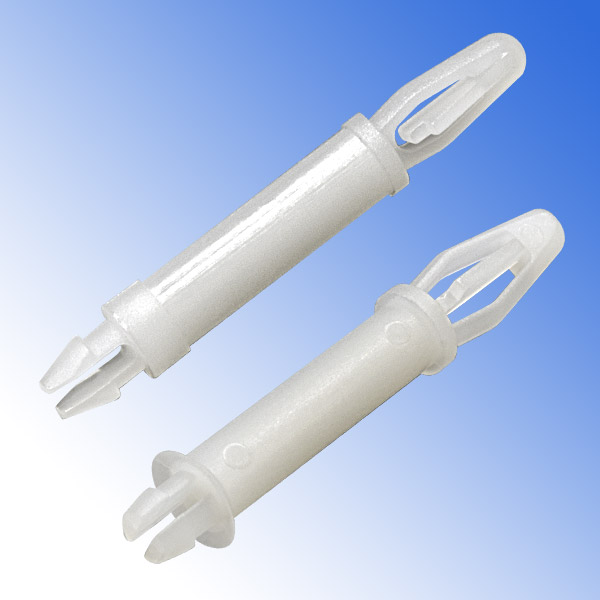

DISTANZIATORI IN PLASTICA PER PCB "MASCHIO-MASCHIO" CON UNCINO E DENTE DI BLOCCAGGIO - SERIE “MINI”
Materiale: poliammide 66.
Colore: naturale.
Temperatura d'uso: -20°C / +85°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: questi distanziatori hanno il corpo con dimensioni ridotte e sono caratterizzati dall’uncino e dal dente di bloccaggio. Entrambi i fori di montaggio hanno una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Colore: naturale.
Temperatura d'uso: -20°C / +85°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: questi distanziatori hanno il corpo con dimensioni ridotte e sono caratterizzati dall’uncino e dal dente di bloccaggio. Entrambi i fori di montaggio hanno una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
ARTICOLO | ø foro di montaggio superiore mm | spessore telaio superiore mm | ø foro di montaggio inferiore mm | spessore telaio inferiore mm | B mm | H mm | H2 mm | H3 mm | H4 mm | L1 mm | L2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MCO 3244.1,57 3,2 NATURALI | 3,18 | 1,57 | 3,18 | 1,57 | 4,4 | 3,2 | 2,9 | 8,7 | - | 4,4 | 3,7 | 1000 | |
| MCO 3244.1,57 4,8 NATURALI | 3,18 | 1,57 | 3,18 | 1,57 | 4,4 | 4,8 | 2,9 | 8,7 | - | 4,4 | 3,7 | 1000 | |
| MCO 3244.1,57 6,4 NATURALI | 3,18 | 1,57 | 3,18 | 1,57 | 4,4 | 6,4 | 2,9 | 8,7 | - | 4,4 | 3,7 | 1000 | |
| MCO 3244.1,57 7,9 NATURALI | 3,18 | 1,57 | 3,18 | 1,57 | 4,4 | 7,9 | 2,9 | 8,7 | - | 4,4 | 3,7 | 1000 | |
| MCO 3244.1,57 9,5 NATURALI | 3,18 | 1,57 | 3,18 | 1,57 | 4,4 | 9,5 | 2,9 | 8,7 | - | 4,4 | 3,7 | 1000 | |
| MCO 3244.1,57 11,1 NATURALI | 3,18 | 1,57 | 3,18 | 1,57 | 4,4 | 11,1 | 2,9 | 8,7 | - | 4,4 | 3,7 | 1000 | |
| MCO 3244.1,57 12,7 NATURALI | 3,18 | 1,57 | 3,18 | 1,57 | 4,4 | 12,7 | 2,9 | 8,7 | - | 4,4 | 3,7 | 1000 | |
| MCO 3244.1,57 14,3 NATURALI | 3,18 | 1,57 | 3,18 | 1,57 | 4,4 | 14,3 | 2,9 | 8,7 | - | 4,4 | 3,7 | 1000 | |
| MCO 3244.1,57 15,9 NATURALI | 3,18 | 1,57 | 3,18 | 1,57 | 4,4 | 15,9 | 2,9 | 8,7 | - | 4,4 | 3,7 | 1000 | |
| MCO 3244.1,57 19,1 NATURALI | 3,18 | 1,57 | 3,18 | 1,57 | 4,4 | 19,1 | 2,9 | 8,7 | - | 4,4 | 3,7 | 1000 | |
| MCO 3244.1,57 22,2 NATURALI | 3,18 | 1,57 | 3,18 | 1,57 | 4,4 | 22,2 | 2,9 | 8,7 | - | 4,4 | 3,7 | 1000 | |

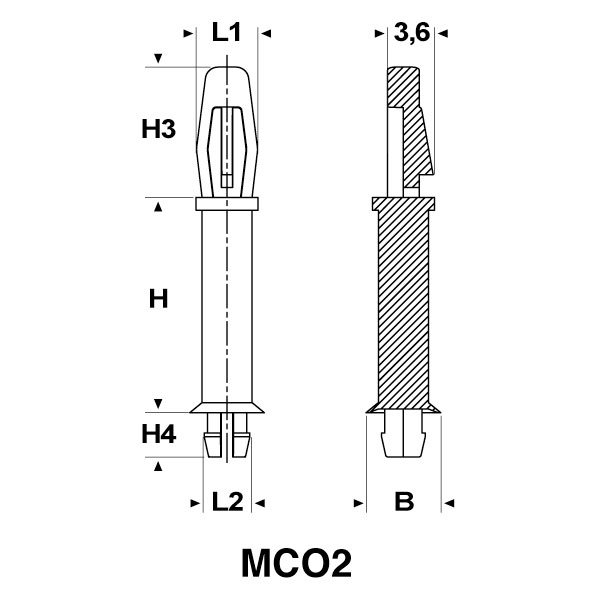

| MCO2 40-3258.1,5-1,8 17 NATURALI* | 3,2 | 1,8 | 4 | 1,5 | 5,8 | 17 | - | 10,3 | 3,5 | 4,8 | 3,6 | 1000 |
