- SDMG M

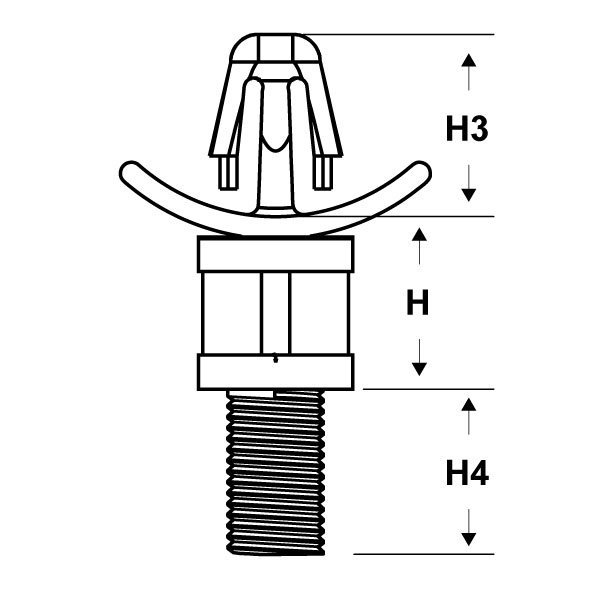

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

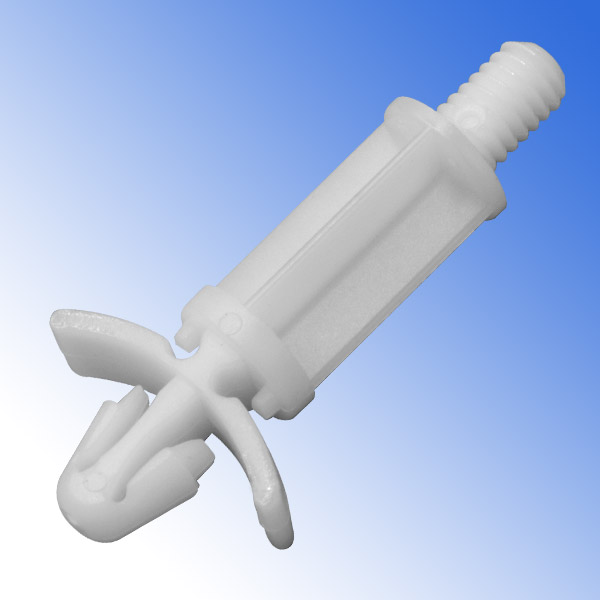

DISTANZIATORI IN PLASTICA PER PCB FILETTATI "MASCHIO-MASCHIO" CON GANCIO AD ARCO (FILETTO METRICO)
Materiale: poliammide 66.
Colore: naturale.
Temperatura d'uso: max +105°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: questi distanziatori sono caratterizzati dal gancio di bloccaggio con arco e dal filetto maschio.
Colore: naturale.
Temperatura d'uso: max +105°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: questi distanziatori sono caratterizzati dal gancio di bloccaggio con arco e dal filetto maschio.
ARTICOLO | filetto passo F1 | filetto valore F1 | H mm | H3 mm | H4 mm | spessore telaio mm | ø foro di montaggio superiore mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| SDMG 1 | Metrico | 4 | 6,3 | 7,5 | 6,35 | 1,5 - 2,6 | 4,75 | 1000 | |
| SDMG 2 | Metrico | 4 | 9,5 | 7,5 | 6,35 | 1,5 - 2,6 | 4,75 | 1000 | |
| SDMG 3 | Metrico | 4 | 12,6 | 7,5 | 6,35 | 1,5 - 2,6 | 4,75 | 1000 | |
| SDMG 4 | Metrico | 4 | 15,8 | 7,5 | 6,35 | 1,5 - 2,6 | 4,75 | 1000 | |
| SDMG 5 | Metrico | 4 | 19 | 7,5 | 6,35 | 1,5 - 2,6 | 4,75 | 1000 | |
| SDMG 6 | Metrico | 4 | 22 | 7,5 | 6,35 | 1,5 - 2,6 | 4,75 | 1000 |
