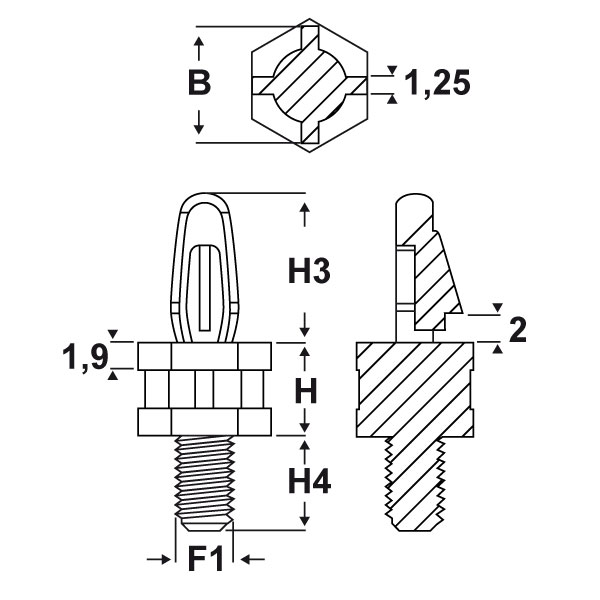

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

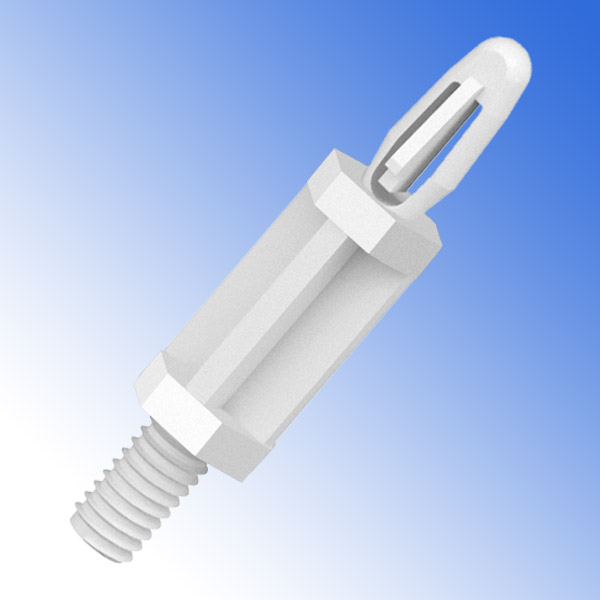

DISTANZIATORI IN PLASTICA PER PCB FILETTATI "MASCHIO-MASCHIO" CON DENTE DI BLOCCAGGIO E CORPO A CROCE (FILETTO UNC)
Materiale: poliammide 66 antifiamma UL94-V2 e UL94-V0.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: -20°C / +85°C (PA 66-V2), -40°C / +105°C (PA 66-V0)
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori sono caratterizzati dal dente di bloccaggio, dal corpo a croce e dalle basi esagonali. Il foro di montaggio superiore ha una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Su richiesta: per quantità, possono essere realizzati in colore nero in entrambi i materiali.
Colore: naturale (PA 66-V2), bianco (PA 66-V0).
Temperatura d'uso: -20°C / +85°C (PA 66-V2), -40°C / +105°C (PA 66-V0)
Infiammabilità: antifiamma e autoestinguente UL94-V2 (PA 66-V2), antifiamma e autoestinguente UL94-V0 (PA 66-V0).
Caratteristiche: questi distanziatori sono caratterizzati dal dente di bloccaggio, dal corpo a croce e dalle basi esagonali. Il foro di montaggio superiore ha una tolleranza di +/-0,08 mm e l’altezza H ha una tolleranza di +/-0,4 mm.
Su richiesta: per quantità, possono essere realizzati in colore nero in entrambi i materiali.
ARTICOLO | colore | materiale | ø foro di montaggio superiore mm | spessore telaio superiore mm | filetto passo F1 | filetto valore F1 | B mm | H mm | H3 mm | H4 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SDM 40U8-32.1,57 6,4 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | UNC | 8 - 32 | 8 | 6,4 | 10,2 | 6,4 | 1000 | |
| SDM-V0 40U8-32.1,57 6,4 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | UNC | 8 - 32 | 8 | 6,4 | 10,2 | 6,4 | 1000 | |
| SDM 40U8-32.1,57 9,5 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | UNC | 8 - 32 | 8 | 9,5 | 10,2 | 6,4 | 1000 | |
| SDM-V0 40U8-32.1,57 9,5 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | UNC | 8 - 32 | 8 | 9,5 | 10,2 | 6,4 | 1000 | |
| SDM 40U8-32.1,57 12,7 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | UNC | 8 - 32 | 8 | 12,7 | 10,2 | 6,4 | 1000 | |
| SDM-V0 40U8-32.1,57 12,7 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | UNC | 8 - 32 | 8 | 12,7 | 10,2 | 6,4 | 1000 | |
| SDM 40U8-32.1,57 15,9 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | UNC | 8 - 32 | 8 | 15,9 | 10,2 | 6,4 | 1000 | |
| SDM-V0 40U8-32.1,57 15,9 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | UNC | 8 - 32 | 8 | 15,9 | 10,2 | 6,4 | 1000 | |
| SDM 40U8-32.1,57 19,1 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | UNC | 8 - 32 | 8 | 19,1 | 10,2 | 6,4 | 1000 | |
| SDM-V0 40U8-32.1,57 19,1 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | UNC | 8 - 32 | 8 | 19,1 | 10,2 | 6,4 | 1000 | |
| SDM 40U8-32.1,57 22,2 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | UNC | 8 - 32 | 8 | 22,2 | 10,2 | 6,4 | 1000 | |
| SDM-V0 40U8-32.1,57 22,2 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | UNC | 8 - 32 | 8 | 22,2 | 10,2 | 6,4 | 1000 | |
| SDM 40U8-32.1,57 25,4 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | UNC | 8 - 32 | 8 | 25,4 | 10,2 | 6,4 | 1000 | |
| SDM-V0 40U8-32.1,57 25,4 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | UNC | 8 - 32 | 8 | 25,4 | 10,2 | 6,4 | 1000 | |
| SDM 40U8-32.1,57 28,6 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | UNC | 8 - 32 | 8 | 28,6 | 10,2 | 6,4 | 1000 | |
| SDM-V0 40U8-32.1,57 28,6 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | UNC | 8 - 32 | 8 | 28,6 | 10,2 | 6,4 | 1000 | |
| SDM 40U8-32.1,57 35,7 NATURALI | naturale | PA 66-V2 | 4 | 1,57 | UNC | 8 - 32 | 8 | 35,7 | 10,2 | 6,4 | 1000 | |
| SDM-V0 40U8-32.1,57 35,7 BIANCHI | bianco | PA 66-V0 | 4 | 1,57 | UNC | 8 - 32 | 8 | 35,7 | 10,2 | 6,4 | 1000 |
