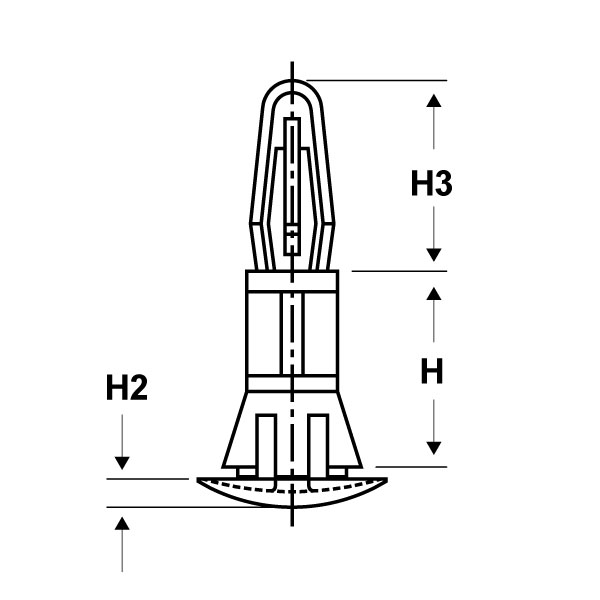

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

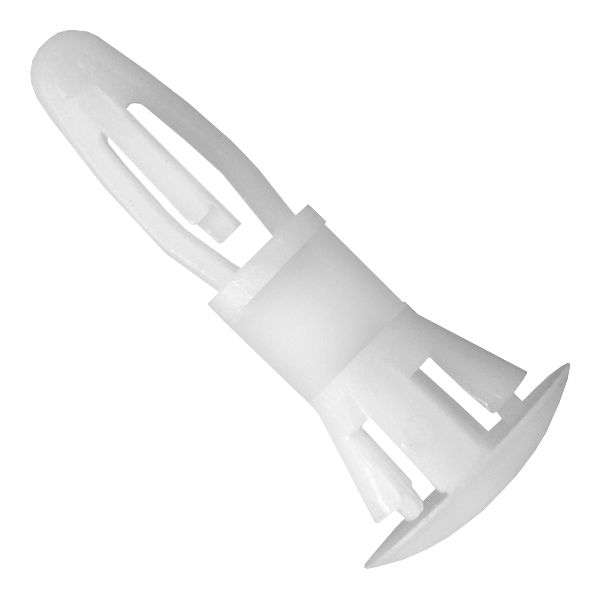

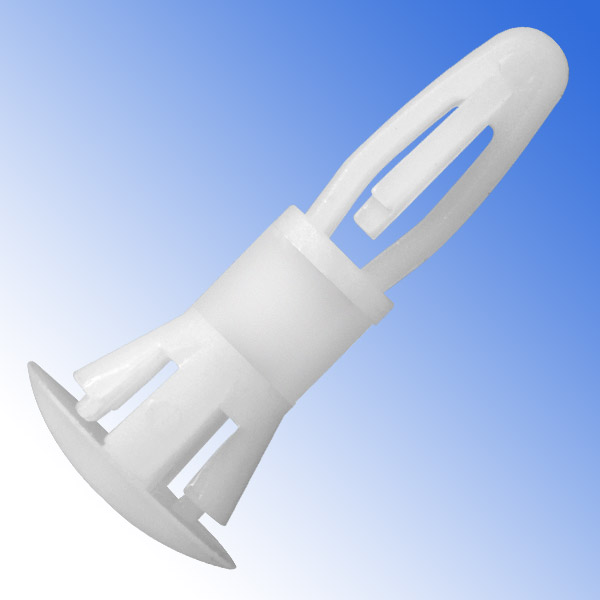

DISTANZIATORI IN PLASTICA PER PCB A BOTTONE CON DENTE DI BLOCCAGGIO
Materiale: poliammide 66.
Colore: naturale.
Temperatura d'uso: max +85°C
Caratteristiche: questi distanziatori vengono montati a pressione dal di sotto del telaio, facendoli passare da entrambi i fori delle pareti. Sono caratterizzati dalla testa convessa e dal dente di bloccaggio.
Su richiesta: possono essere realizzati in colore nero e in poliammide antifiamma e autoestinguente UL94-V0 resistente fino a +105°C.
Colore: naturale.
Temperatura d'uso: max +85°C
Caratteristiche: questi distanziatori vengono montati a pressione dal di sotto del telaio, facendoli passare da entrambi i fori delle pareti. Sono caratterizzati dalla testa convessa e dal dente di bloccaggio.
Su richiesta: possono essere realizzati in colore nero e in poliammide antifiamma e autoestinguente UL94-V0 resistente fino a +105°C.
ARTICOLO | H mm | H2 mm | H3 mm | spessore telaio super. / infer. | ø foro di montaggio superiore mm | ø foro di montaggio inferiore mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|
| DR-BO 1 | 6,4 | 1,5 | 8,7 | 1,6 / 1,6 | 3,2 | 4,8 | 1000 | |
| DR-BO 2 | 6,4 | 1,8 | 10,3 | 1,6 / 1,6 | 4 | 5,4 | 1000 | |
| DR-BO 3 | 7,9 | 1,5 | 8,7 | 1,6 / 1,6 | 3,2 | 4,8 | 1000 | |
| DR-BO 4 | 9,5 | 1,8 | 10,3 | 1,6 / 1,6 | 4 | 5,4 | 1000 | |
| DR-BO 5 | 9,5 | 1,5 | 8,7 | 1,6 / 1,6 | 3,2 | 4,8 | 1000 | |
| DR-BO 6 | 11,1 | 1,5 | 8,7 | 1,6 / 1,6 | 3,2 | 4,8 | 1000 | |
| DR-BO 7 | 12,7 | 1,5 | 8,7 | 1,6 / 1,6 | 3,2 | 4,8 | 1000 | |
| DR-BO 8 | 12,7 | 1,8 | 10,3 | 1,6 / 1,6 | 4 | 5,4 | 1000 | |
| DR-BO 9 | 14,3 | 1,5 | 8,7 | 1,6 / 1,6 | 3,2 | 4,8 | 1000 | |
| DR-BO 10 | 15,9 | 1,5 | 8,7 | 1,6 / 1,6 | 3,2 | 4,8 | 1000 | |
| DR-BO 11 | 15,9 | 1,8 | 10,3 | 1,6 / 1,6 | 4 | 5,4 | 1000 |
