Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

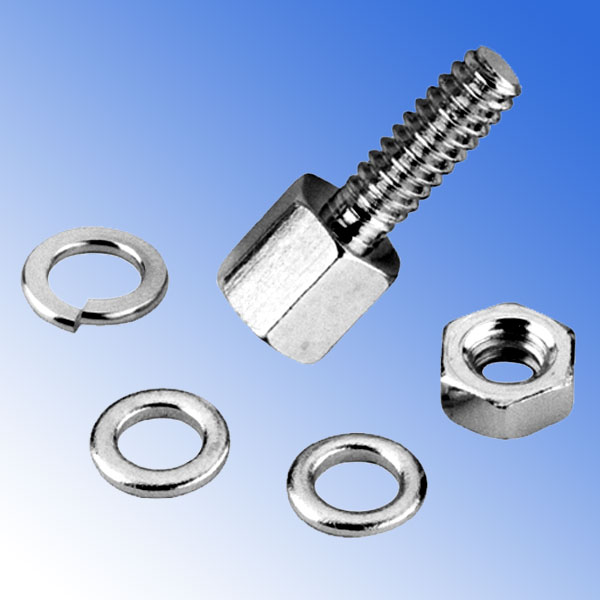

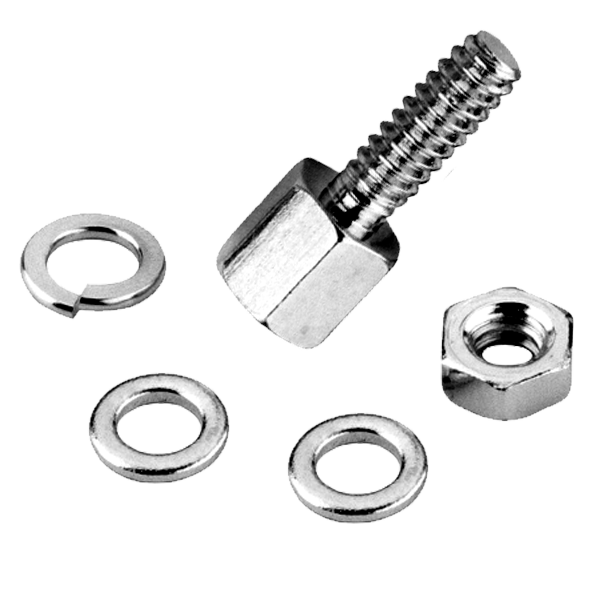

KIT DISTANZIATORI FILETTATI “SUB-D”, DADI E RONDELLE IN OTTONE NICHELATO
Materiale: ottone nichelato.
Caratteristiche: questi distanziatori soddisfano i requisiti più rigorosi. Il kit è composto da distanziatori, dadi, rondelle piane (in numero doppio) e rondelle grover antivibrazione; il tutto confezionato separatamente.
Caratteristiche: questi distanziatori soddisfano i requisiti più rigorosi. Il kit è composto da distanziatori, dadi, rondelle piane (in numero doppio) e rondelle grover antivibrazione; il tutto confezionato separatamente.
ARTICOLO | filetto passo F1 | filetto valore F1 | filetto passo F2 | filetto valore F2 | H mm | L mm | P1 mm | P2 min mm | P3 max mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SD 6-48 M3/M3 10NI L | Metrico | 3 | Metrico | 3 | 5 | 4,8 | 6 | 3 | 4,5 | 500 | |
| SD 8-48 M3/M3 10NI L | Metrico | 3 | Metrico | 3 | 5 | 4,8 | 8 | 3 | 4,5 | 500 | |
| SD 12-48 M3/M3 10NI L | Metrico | 3 | Metrico | 3 | 5 | 4,8 | 12 | 3 | 4,5 | 500 | |
| SD 6 M3/M3 10NI L | Metrico | 3 | Metrico | 3 | 5 | 5 | 6 | 3 | 4,5 | 500 | |
| SD 8 M3/M3 10NI L | Metrico | 3 | Metrico | 3 | 5 | 5 | 8 | 3 | 4,5 | 500 | |
| SD 12 M3/M3 10NI L | Metrico | 3 | Metrico | 3 | 5 | 5 | 12 | 3 | 4,5 | 500 | |
| SD 6-48 M3/4NC 10NI L | Metrico | 3 | UNC | 4 | 5 | 4,8 | 6 | 3 | 4,5 | 500 | |
| SD 8-48 M3/4NC 10NI L | Metrico | 3 | UNC | 4 | 5 | 4,8 | 8 | 3 | 4,5 | 500 | |
| SD 12-48 M3/4NC 10NI L | Metrico | 3 | UNC | 4 | 5 | 4,8 | 12 | 3 | 4,5 | 500 | |
| SD 6 M3/4NC 10NI L | Metrico | 3 | UNC | 4 | 5 | 5 | 6 | 3 | 4,5 | 500 | |
| SD 8 M3/4NC 10NI L | Metrico | 3 | UNC | 4 | 5 | 5 | 8 | 3 | 4,5 | 500 | |
| SD 12 M3/4NC 10NI L | Metrico | 3 | UNC | 4 | 5 | 5 | 12 | 3 | 4,5 | 500 | |
| SD 6-48 4NC/M3 10NI L | UNC | 4 | Metrico | 3 | 5 | 4,8 | 6 | 3 | 4,5 | 500 | |
| SD 8-48 4NC/M3 10NI L | UNC | 4 | Metrico | 3 | 5 | 4,8 | 8 | 3 | 4,5 | 500 | |
| SD 12-48 4NC/M3 10NI L | UNC | 4 | Metrico | 3 | 5 | 4,8 | 12 | 3 | 4,5 | 500 | |
| SD 6 4NC/M3 10NI L | UNC | 4 | Metrico | 3 | 5 | 5 | 6 | 3 | 4,5 | 500 | |
| SD 8 4NC/M3 10NI L | UNC | 4 | Metrico | 3 | 5 | 5 | 8 | 3 | 4,5 | 500 | |
| SD 12 4NC/M3 10NI L | UNC | 4 | Metrico | 3 | 5 | 5 | 12 | 3 | 4,5 | 500 | |
| SD 6-48 4NC/4NC 10NI L | UNC | 4 | UNC | 4 | 5 | 4,8 | 6 | 3 | 4,5 | 500 | |
| SD 8-48 4NC/4NC 10NI L | UNC | 4 | UNC | 4 | 5 | 4,8 | 8 | 3 | 4,5 | 500 | |
| SD 12-48 4NC/4NC 10NI L | UNC | 4 | UNC | 4 | 5 | 4,8 | 12 | 3 | 4,5 | 500 | |
| SD 6 4NC/4NC 10NI L | UNC | 4 | UNC | 4 | 5 | 5 | 6 | 3 | 4,5 | 500 | |
| SD 8 4NC/4NC 10NI L | UNC | 4 | UNC | 4 | 5 | 5 | 8 | 3 | 4,5 | 500 | |
| SD 12 4NC/4NC 10NI L | UNC | 4 | UNC | 4 | 5 | 5 | 12 | 3 | 4,5 | 500 |
