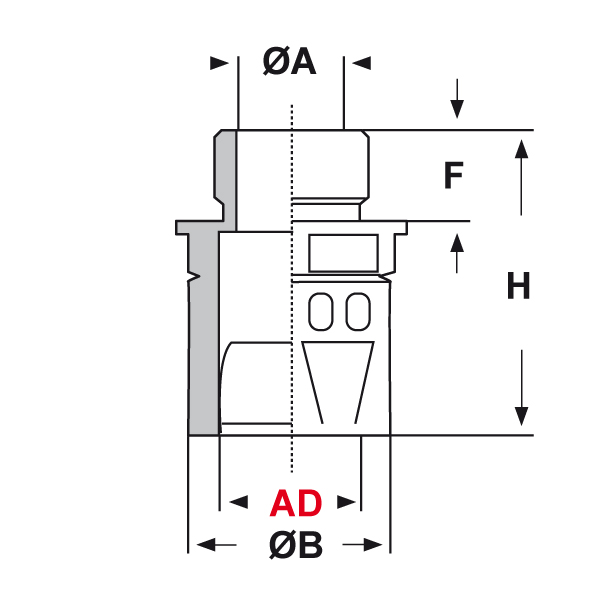

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

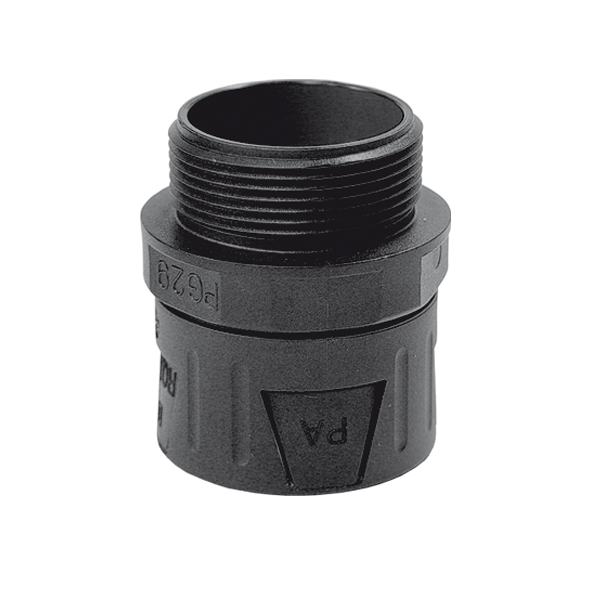

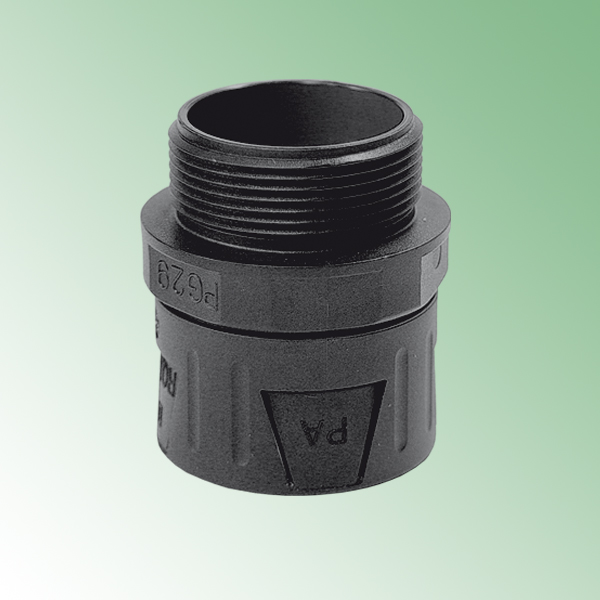

RACCORDI IN PLASTICA IP 65 - SERIE “LIGHT” (FILETTO PG)
Materiale: poliammide 6.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 65 secondo le specifiche EN 60529/IEC 60529.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: c-UR-us (file n. E86359), UKCA.
Caratteristiche: assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la tenuta IP 65 grazie alla struttura conica dell’interno. I raccordi serie “LIGHT” si contraddistinguono per il diverso disegno del corpo. Questo non contiene al suo interno la boccola per la connessione col tubo, ma è dotato di denti di bloccaggio integrati al corpo stesso che assolvono alla funzione di connesione col tubo. Per lo sganciamento dal tubo è sufficiente utilizzare un semplice cacciavite con il quale si sollevano i denti di bloccaggio per poi consentire il riutilizzo del raccordo. Resistenza agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni. Con filetto PG secondo DIN 40430.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 65 secondo le specifiche EN 60529/IEC 60529.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: c-UR-us (file n. E86359), UKCA.
Caratteristiche: assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la tenuta IP 65 grazie alla struttura conica dell’interno. I raccordi serie “LIGHT” si contraddistinguono per il diverso disegno del corpo. Questo non contiene al suo interno la boccola per la connessione col tubo, ma è dotato di denti di bloccaggio integrati al corpo stesso che assolvono alla funzione di connesione col tubo. Per lo sganciamento dal tubo è sufficiente utilizzare un semplice cacciavite con il quale si sollevano i denti di bloccaggio per poi consentire il riutilizzo del raccordo. Resistenza agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni. Con filetto PG secondo DIN 40430.
ARTICOLO | colore | Ø esterno tubo AD | filetto passo | filetto valore | ØA mm | ØB mm | F mm | H mm | chiave mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RQLG1-P 7 AD10 GRIGI | grigio | 10 | PG | 7 | 7 | 17 | 12 | 34,5 | 16 | 100 | |
| RQLG1-P 7 AD10 NERI | nero | 10 | PG | 7 | 7 | 17 | 12 | 34,5 | 16 | 100 | |
| RQLG1-P 9 AD13 GRIGI | grigio | 13 | PG | 9 | 10 | 20 | 12 | 37 | 18 | 100 | |
| RQLG1-P 9 AD13 NERI | nero | 13 | PG | 9 | 10 | 20 | 12 | 37 | 18 | 100 | |
| RQLG1-P 11 AD15,8 GRIGI | grigio | 15,8 | PG | 11 | 12,5 | 24 | 12 | 38 | 22 | 100 | |
| RQLG1-P 11 AD15,8 NERI | nero | 15,8 | PG | 11 | 12,5 | 24 | 12 | 38 | 22 | 100 | |
| RQLG1-P 13,5 AD18,5 GRIGI | grigio | 18,5 | PG | 13,5 | 14 | 26 | 13 | 40 | 27 | 100 | |
| RQLG1-P 13,5 AD18,5 NERI | nero | 18,5 | PG | 13,5 | 14 | 26 | 13 | 40 | 27 | 100 | |
| RQLG1-P 16 AD21,2 GRIGI | grigio | 21,2 | PG | 16 | 14 | 29,5 | 13 | 45,5 | 27 | 50 | |
| RQLG1-P 16 AD21,2 NERI | nero | 21,2 | PG | 16 | 14 | 29,5 | 13 | 45,5 | 27 | 50 | |
| RQLG1-P 21 AD28,5 GRIGI | grigio | 28,5 | PG | 21 | 18,8 | 36 | 15 | 49 | 35 | 50 | |
| RQLG1-P 21 AD28,5 NERI | nero | 28,5 | PG | 21 | 18,8 | 36 | 15 | 49 | 35 | 50 | |
| RQLG1-P 29 AD34,5 GRIGI | grigio | 34,5 | PG | 29 | 26 | 44 | 15 | 54 | 43 | 50 | |
| RQLG1-P 29 AD34,5 NERI | nero | 34,5 | PG | 29 | 26 | 44 | 15 | 54 | 43 | 50 | |
| RQLG1-P 36 AD42,5 GRIGI | grigio | 42,5 | PG | 36 | 35 | 52 | 16 | 61 | 53 | 25 | |
| RQLG1-P 36 AD42,5 NERI | nero | 42,5 | PG | 36 | 35 | 52 | 16 | 61 | 53 | 25 | |
| RQLG1-P 48 AD54,5 GRIGI | grigio | 54,5 | PG | 48 | 45 | 64 | 16 | 68 | 66 | 25 | |
| RQLG1-P 48 AD54,5 NERI | nero | 54,5 | PG | 48 | 45 | 64 | 16 | 68 | 66 | 25 |
