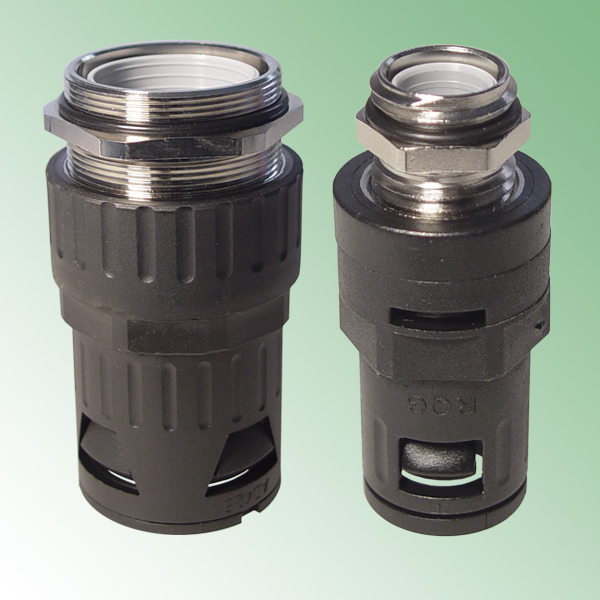

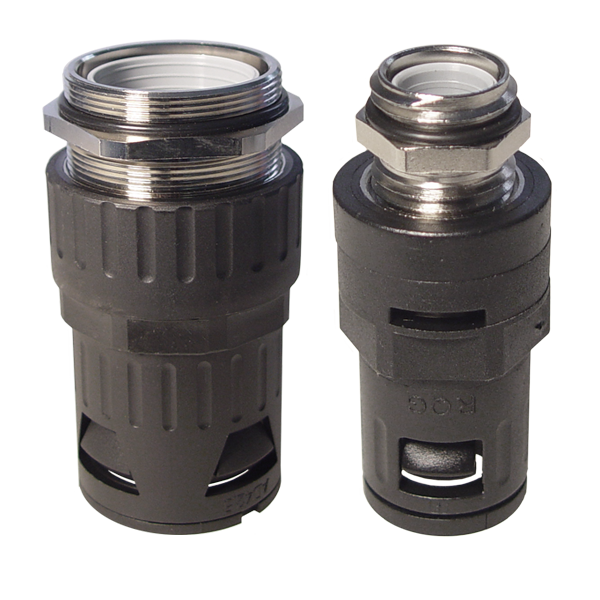

“Quick-System” - Raccordi con pressacavo, EMC con boccola lamellare RQGKZE-M - ELEKTROZUBEHÖR

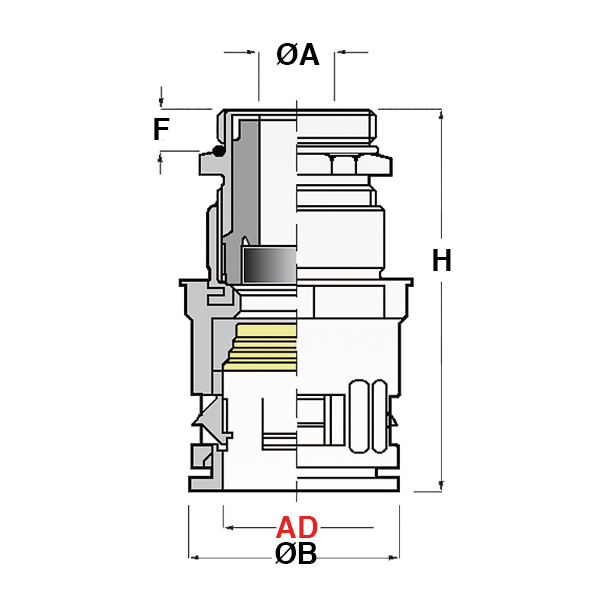

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

RACCORDI IN PLASTICA EMC CON PRESSACAVO E BOCCOLA LAMELLARE IP 68/IP 69K (FILETTO METRICO)

Materiale: corpo del raccordo in poliammide 6, guarnizione interna in TPE, boccola lamellare in poliammide, corpo del pressacavo e filetto in ottone nichelato.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).
Normative e Certificazioni: VDE (EN/IEC 61386-23), DIN EN 45545-2 HL3, NFPA 130 (ASTM E162/E662, SMP 800-C), DB (DIN 5510), SNCF, LLOYD’S REGISTER, c-UR-us (UL 1696 / CSA 22.2; file n. E86359), GOST, UKCA.

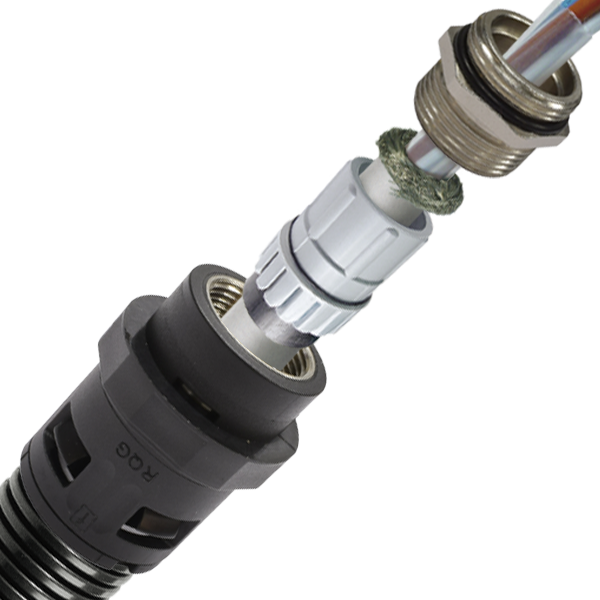

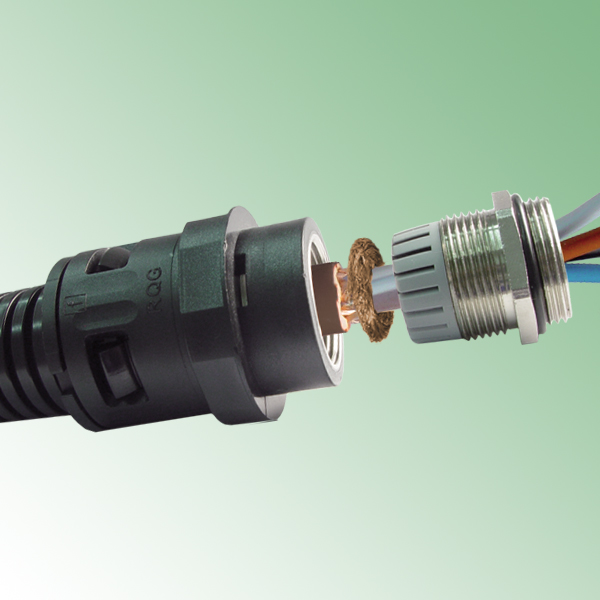

Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni e garantiscono la protezione IP 68 e IP 69 per una massima tenuta all'acqua pressurizzata. Sono resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Buona resistenza ai raggi UV. Non contengono né cadmio, né silicone, né alogeni. Questi raccordi vengono impiegati nelle installazioni “EMC”, ovvero con i requisiti necessari alla Compatibilità Elettromagnetica. L’inserto pressacavo integrato, con boccola lamellare e gommino interno di tenuta, permette un bloccaggio del cavo impermeabile e resistente allo strappo. Il filetto in metallo conferisce ai raccordi la massima tenuta al serraggio sia che essi vengano montati con il controdado, sia che vengano montati direttamente sulla struttura. Per garantire la protezione IP 68 e IP 69 anche sulla filettatura tra l’inserto pressacavo ed il corpo del raccordo è necessario utilizzare un composto sigillante. Per una migliore tenuta sul tubo, sia in applicazioni statiche che dinamiche, nelle misure più grandi sono state apportate a questi raccordi le seguenti migliorie: denti di bloccaggio più larghi e a forma trapezoidale, guarnizione interna in TPE di maggiori dimensioni, maggiore profondità interna per l'inserimento tubo. Con filettatura passo Metrico - EN 60423.
Su richiesta: per quantità può essere fornito con filetto PG.

ARTICOLO

Ø esterno tubo
AD

filetto passo

filetto valore

Ø est. cavo
min - max
mm

ØA
mm

ØB
mm

F
mm

H
mm

chiave
mm

confezione
pz.
RQGKZE-M 16 AD13 NERI13Metrico165 - 8,58,52455522/1750
RQGKZE-M 20 AD15,8 NERI15,8Metrico207,5 - 10112766125/2250
RQGKZE-M 20 AD21,2 NERI21,2Metrico2010 - 12,512,53366430/2225
RQGKZE-M 25 AD21,2 NERI21,2Metrico259 - 1615,53376931/2725
RQGKZE-M 25 AD28,5 NERI28,5Metrico2511 - 161642,877141/2725
RQGKZE-M 32 AD34,5 NERI34,5Metrico3214,5 - 20,5214887946/3425
RQGKZE-M 40 AD42,5 NERI42,5Metrico4020 - 26,52757,5810655/4310
RQGKZE-M 50 AD54,5 NERI54,5Metrico5025 - 3535,568912265/5510
RQGKZE-M 63 AD54,5 NERI54,5Metrico6332 - 41,541,5731012465/5510
