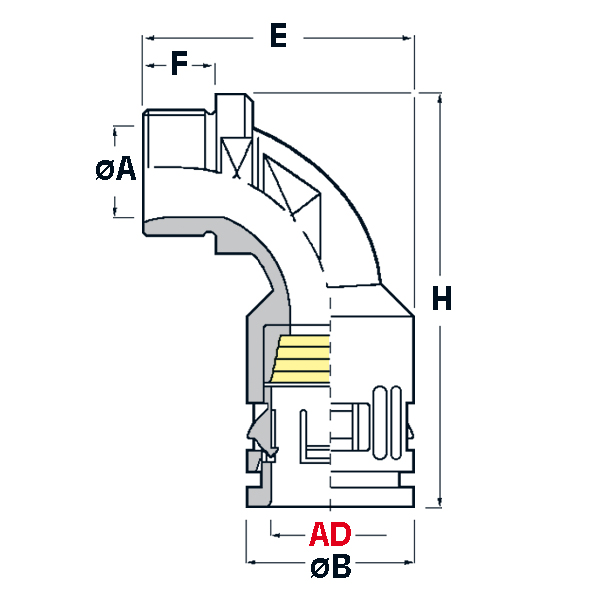

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

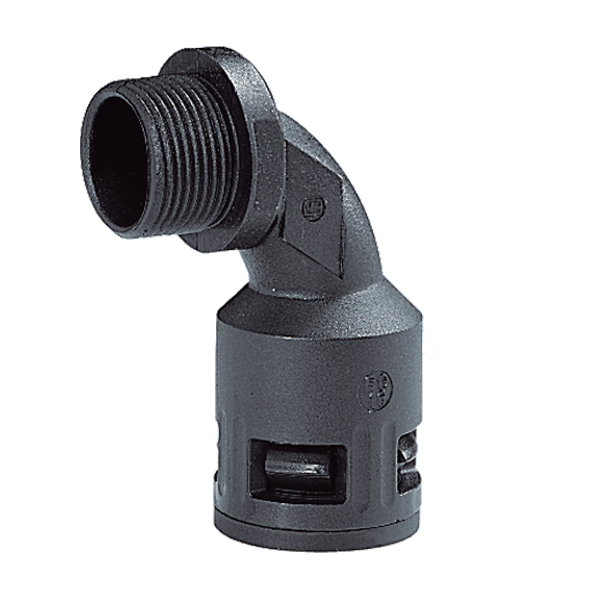

RACCORDI IN PLASTICA A 90° "EASY-ENTRY" IP 68/IP 69K (FILETTO METRICO)
Materiale: corpo in poliammide 6, guarnizione interna in TPE.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68 secondo le specifiche EN 60529/IEC 60529 e IP 69K secondo le specifiche DIN 40050 T.9.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us, c-CSA-us (UL 1696, valido per le misure da AD21,2 a AD54,5), DB (DIN 5510 2, S1), SNCF (NFF 16-101/102, I3/F2), EN 45545-2 (HL 2), TÜV VD/GGVSEB, LLOYD’S REGISTER OF SHIPPING (idoneità per l’utilizzo in applicazioni navali ed offshore), GOST, UKCA.
Caratteristiche: assicurano una perfetta resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la protezione IP 68 e IP 69K per una massima tenuta all'acqua pressurizzata. La forma arrotondata del gomito favorisce il passaggio dei cavi (”EASY-ENTRY”). Sono disponibili con filettatura PG, Metrica. Resistenza agli olii, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68 secondo le specifiche EN 60529/IEC 60529 e IP 69K secondo le specifiche DIN 40050 T.9.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us, c-CSA-us (UL 1696, valido per le misure da AD21,2 a AD54,5), DB (DIN 5510 2, S1), SNCF (NFF 16-101/102, I3/F2), EN 45545-2 (HL 2), TÜV VD/GGVSEB, LLOYD’S REGISTER OF SHIPPING (idoneità per l’utilizzo in applicazioni navali ed offshore), GOST, UKCA.
Caratteristiche: assicurano una perfetta resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la protezione IP 68 e IP 69K per una massima tenuta all'acqua pressurizzata. La forma arrotondata del gomito favorisce il passaggio dei cavi (”EASY-ENTRY”). Sono disponibili con filettatura PG, Metrica. Resistenza agli olii, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni.
ARTICOLO | colore | Ø esterno tubo AD | filetto passo | filetto valore | ØA mm | ØB mm | F mm | H mm | E mm | chiave mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RQB90-M 12 AD10 GRIGI | grigio | 10 | Metrico | 12x1,5 | 6,5 | 17 | 10 | 57 | 39 | 18 | 50 | |
| RQB90-M 12 AD10 NERI | nero | 10 | Metrico | 12x1,5 | 6,5 | 17 | 10 | 57 | 39 | 18 | 50 | |
| RQB90-M 16 AD13 GRIGI | grigio | 13 | Metrico | 16x1,5 | 8,5 | 20 | 12 | 59 | 40,5 | 21 | 50 | |
| RQB90-M 16 AD13 NERI | nero | 13 | Metrico | 16x1,5 | 8,5 | 20 | 12 | 59 | 40,5 | 21 | 50 | |
| RQB90-M 20 AD15,8 GRIGI | grigio | 15,8 | Metrico | 20x1,5 | 10 | 23 | 12 | 62 | 45 | 24 | 50 | |
| RQB90-M 20 AD15,8 NERI | nero | 15,8 | Metrico | 20x1,5 | 10 | 23 | 12 | 62 | 45 | 24 | 50 | |
| RQB90-M 20 AD21,2 GRIGI | grigio | 21,2 | Metrico | 20x1,5 | 13 | 29,5 | 12 | 73 | 48 | 26 | 50 | |
| RQB90-M 20 AD21,2 NERI | nero | 21,2 | Metrico | 20x1,5 | 13 | 29,5 | 12 | 73 | 48 | 26 | 50 | |
| RQB90-M 25 AD21,2 GRIGI | grigio | 21,2 | Metrico | 25x1,5 | 14,5 | 29,5 | 13 | 73 | 48 | 26 | 50 | |
| RQB90-M 25 AD21,2 NERI | nero | 21,2 | Metrico | 25x1,5 | 14,5 | 29,5 | 13 | 73 | 48 | 26 | 50 | |
| RQB90-M 25 AD28,5 GRIGI | grigio | 28,5 | Metrico | 25x1,5 | 17 | 37 | 13 | 90 | 64 | 32 | 25 | |
| RQB90-M 25 AD28,5 NERI | nero | 28,5 | Metrico | 25x1,5 | 17 | 37 | 13 | 90 | 64 | 32 | 25 | |
| RQB90-M 32 AD28,5 GRIGI | grigio | 28,5 | Metrico | 32x1,5 | 20 | 37 | 14 | 85 | 64 | 36 | 25 | |
| RQB90-M 32 AD28,5 NERI | nero | 28,5 | Metrico | 32x1,5 | 20 | 37 | 14 | 85 | 64 | 36 | 25 | |
| RQB90-M 32 AD34,5 GRIGI | grigio | 34,5 | Metrico | 32x1,5 | 23 | 44 | 14 | 100,5 | 74 | 39 | 10 | |
| RQB90-M 32 AD34,5 NERI | nero | 34,5 | Metrico | 32x1,5 | 23 | 44 | 14 | 100,5 | 74 | 39 | 10 | |
| RQB90-M 40 AD34,5 GRIGI | grigio | 34,5 | Metrico | 40x1,5 | 29 | 44 | 14 | 100,5 | 74 | 45 | 10 | |
| RQB90-M 40 AD34,5 NERI | nero | 34,5 | Metrico | 40x1,5 | 29 | 44 | 14 | 100,5 | 74 | 45 | 10 | |
| RQB90-M 40 AD42,5 GRIGI | grigio | 42,5 | Metrico | 40x1,5 | 31,5 | 52 | 17 | 111 | 82,5 | 48 | 10 | |
| RQB90-M 40 AD42,5 NERI | nero | 42,5 | Metrico | 40x1,5 | 31,5 | 52 | 17 | 111 | 82,5 | 48 | 10 | |
| RQB90-M 50 AD42,5 GRIGI | grigio | 42,5 | Metrico | 50x1,5 | 36 | 52 | 17 | 111 | 82,5 | 59 | 10 | |
| RQB90-M 50 AD42,5 NERI | nero | 42,5 | Metrico | 50x1,5 | 36 | 52 | 17 | 111 | 82,5 | 59 | 10 | |
| RQB90-M 50 AD54,5 GRIGI | grigio | 54,5 | Metrico | 50x1,5 | 35,5 | 64 | 17 | 124,5 | 98 | 60 | 5 | |
| RQB90-M 50 AD54,5 NERI | nero | 54,5 | Metrico | 50x1,5 | 35,5 | 64 | 17 | 124,5 | 98 | 60 | 5 | |
| RQB90-M 63 AD54,5 GRIGI | grigio | 54,5 | Metrico | 63x1,5 | 45,5 | 64 | 17 | 124,5 | 97 | 70 | 5 | |
| RQB90-M 63 AD54,5 NERI | nero | 54,5 | Metrico | 63x1,5 | 45,5 | 64 | 17 | 124,5 | 97 | 70 | 5 |
