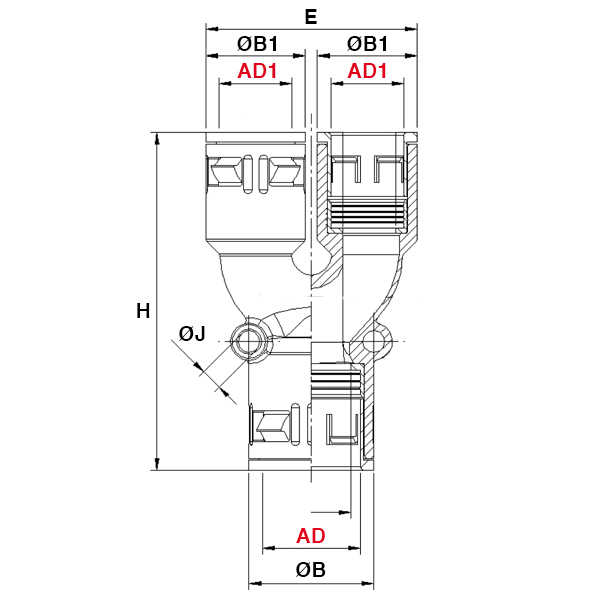

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

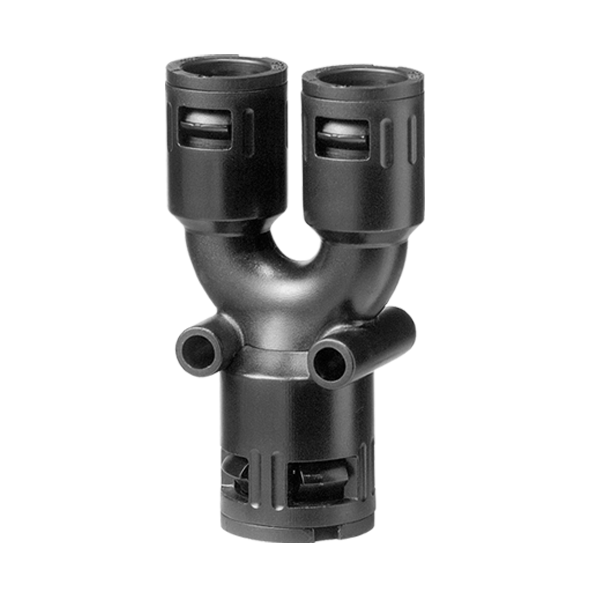

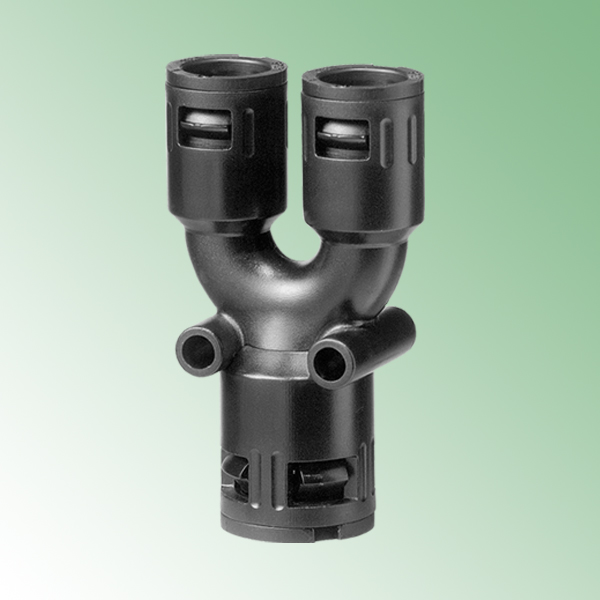

RACCORDI IN PLASTICA A “Y” IP 68/IP 69K
Materiale: corpo in poliammide 6, guarnizione interna in TPE.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68 e IP 69K secondo le specifiche EN 60529/IEC 60529.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).
Normative e Certificazioni: c-UR-us (file n. E86359, UL 1696 – CSA 22.2), DB (DIN 5510 2, S1), SNCF (NFF 16-101/102, I3/F2), EN 45545-2 (HL 3), GOST, UKCA.
Caratteristiche: assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la protezione IP 68 e IP 69K per una massima tenuta all'acqua pressurizzata; Vengono utilizzati per creare delle diramazioni a “Y”. I tubi in uscita dalla diramazione possono essere di diametro uguale o inferiore rispetto al diametro del tubo in entrata. Resistenza agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68 e IP 69K secondo le specifiche EN 60529/IEC 60529.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).
Normative e Certificazioni: c-UR-us (file n. E86359, UL 1696 – CSA 22.2), DB (DIN 5510 2, S1), SNCF (NFF 16-101/102, I3/F2), EN 45545-2 (HL 3), GOST, UKCA.
Caratteristiche: assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la protezione IP 68 e IP 69K per una massima tenuta all'acqua pressurizzata; Vengono utilizzati per creare delle diramazioni a “Y”. I tubi in uscita dalla diramazione possono essere di diametro uguale o inferiore rispetto al diametro del tubo in entrata. Resistenza agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni.
ARTICOLO | colore | Ø esterno tubo AD | Ø esterno tubo AD1 | ØB mm | ØB1 mm | H mm | E mm | ØJ mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| RQY-PA 1xAD13/2xAD10 GRIGI | grigio | 13 | 10 | 20 | 17 | 69 | 36 | 5,5 | 10 | |
| RQY-PA 1xAD13/2xAD10 NERI | nero | 13 | 10 | 20 | 17 | 69 | 36 | 5,5 | 10 | |
| RQY-PA 3xAD13 GRIGI | grigio | 13 | 13 | 20 | 20 | 70,5 | 42 | 5,5 | 10 | |
| RQY-PA 3xAD13 NERI | nero | 13 | 13 | 20 | 20 | 70,5 | 42 | 5,5 | 10 | |
| RQY-PA 1xAD15,8/2xAD13 GRIGI | grigio | 15,8 | 13 | 23 | 20 | 72 | 42 | 5,5 | 10 | |
| RQY-PA 1xAD15,8/2xAD13 NERI | nero | 15,8 | 13 | 23 | 20 | 72 | 42 | 5,5 | 10 | |
| RQY-PA 3xAD15,8 GRIGI | grigio | 15,8 | 15,8 | 23 | 23 | 81 | 48 | 5,5 | 10 | |
| RQY-PA 3xAD15,8 NERI | nero | 15,8 | 15,8 | 23 | 23 | 80 | 48 | 5,5 | 10 | |
| RQY-PA 1xAD21,2/2xAD15,8 GRIGI | grigio | 21,2 | 15,8 | 29,5 | 23 | 87,5 | 50,8 | 5,5 | 10 | |
| RQY-PA 1xAD21,2/2xAD15,8 NERI | nero | 21,2 | 15,8 | 29,5 | 23 | 87,5 | 49 | 5,5 | 10 | |
| RQY-PA 1xAD28,5/2xAD21,2 GRIGI | grigio | 28,5 | 21,2 | 37 | 29,5 | 102,6 | 62,5 | 6,5 | 10 | |
| RQY-PA 1xAD28,5/2xAD21,2 NERI | nero | 28,5 | 21,2 | 37 | 29,5 | 100 | 62,5 | 6,5 | 10 | |
| RQY-PA 1xAD34,5/2xAD28,5 GRIGI | grigio | 34,5 | 28,5 | 44 | 37 | 106 | 77,5 | 6,5 | 10 | |
| RQY-PA 1xAD34,5/2xAD28,5 NERI | nero | 34,5 | 28,5 | 44 | 37 | 106 | 77,5 | 6,5 | 10 | |
| RQY-PA 1xAD42,5/2xAD34,5 GRIGI | grigio | 42,5 | 34,5 | 52 | 44 | 125 | 98 | 6,5 | 10 | |
| RQY-PA 1xAD42,5/2xAD34,5 NERI | nero | 42,5 | 34,5 | 52 | 44 | 125 | 98 | 6,5 | 10 | |
| RQY-PA 1xAD54,5/2xAD42,5 GRIGI | grigio | 54,5 | 42,5 | 64 | 52 | 129,5 | 110 | 6,5 | 5 | |
| RQY-PA 1xAD54,5/2xAD42,5 NERI | nero | 54,5 | 42,5 | 64 | 52 | 129,5 | 110 | 6,5 | 5 |
